Трассировка¶

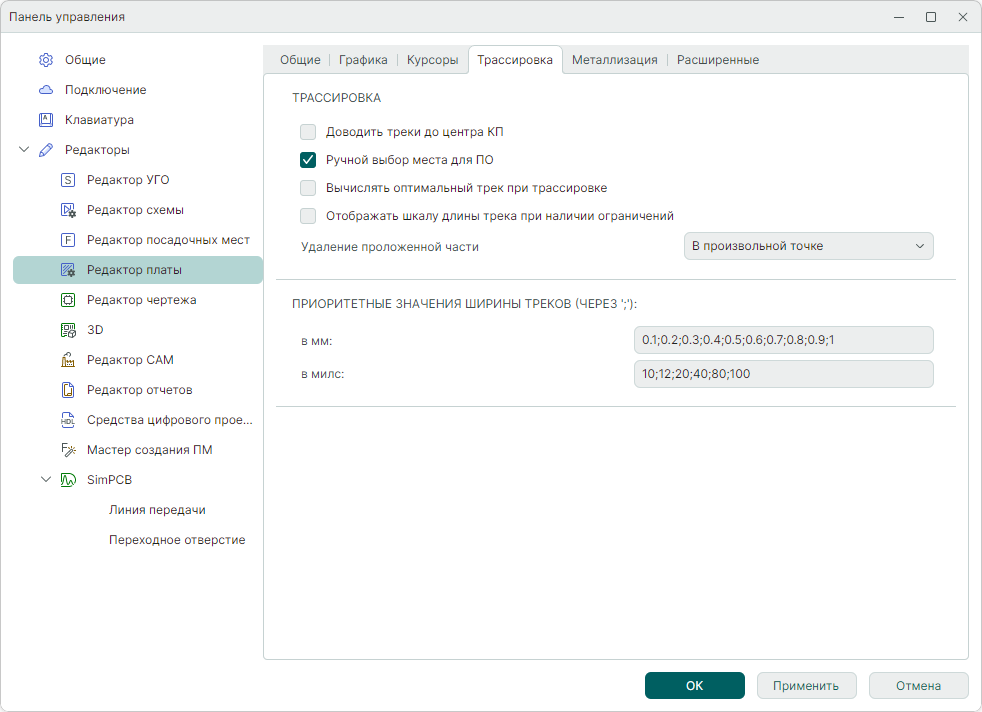

Внешний вид вкладки «Трассировка» представлен на рисунке, см. Рис. 1.

Доступные настройки на вкладке «Трассировка»:

«Доводить треки до центра КП» – конец трека будет доводиться до центра контактной площадки.
«Ручной выбор места для ПО» – размещение переходного отверстия в процессе трассировки осуществляется пользователем в ручном режиме. Если флаг в чек-бокс не установлен, размещение ПО производится в текущие координаты положения курсора.
«Вычислять оптимальный трек при трассировке» – отображение оптимального пути при размещении трека.
«Отображать шкалу длины трека при наличии ограничений» – настройка включает отображение шкалы индикатора при изменении групп выравнивания.
«Удаление проложенной части» – настройка используется инструментом размещения трека. При движении курсора мыши по зафиксированной части трека, будет удаляться проложенная часть трека.
«Приоритетные значения ширины треков (через ';')» – с помощью данной настройки задаются шаги ширины трека. Диапазон ширины трека для использования в редакторе платы зависит от минимального и номинального значений ширины, заданной в редакторе правил.

Значения задаются:

«в мм» – миллиметрах;
«в милс» – милах.
