Трек-КП¶

Правило «Трек-КП» проверяет соблюдение минимального заданного расстояния между треками и контактными площадками выбранного слоя. При выборе D-кодов в столбцах «Фильтр» проверка расстояния будет осуществляться только относительно объектов, размещенных с использованием указанных D-кодов.

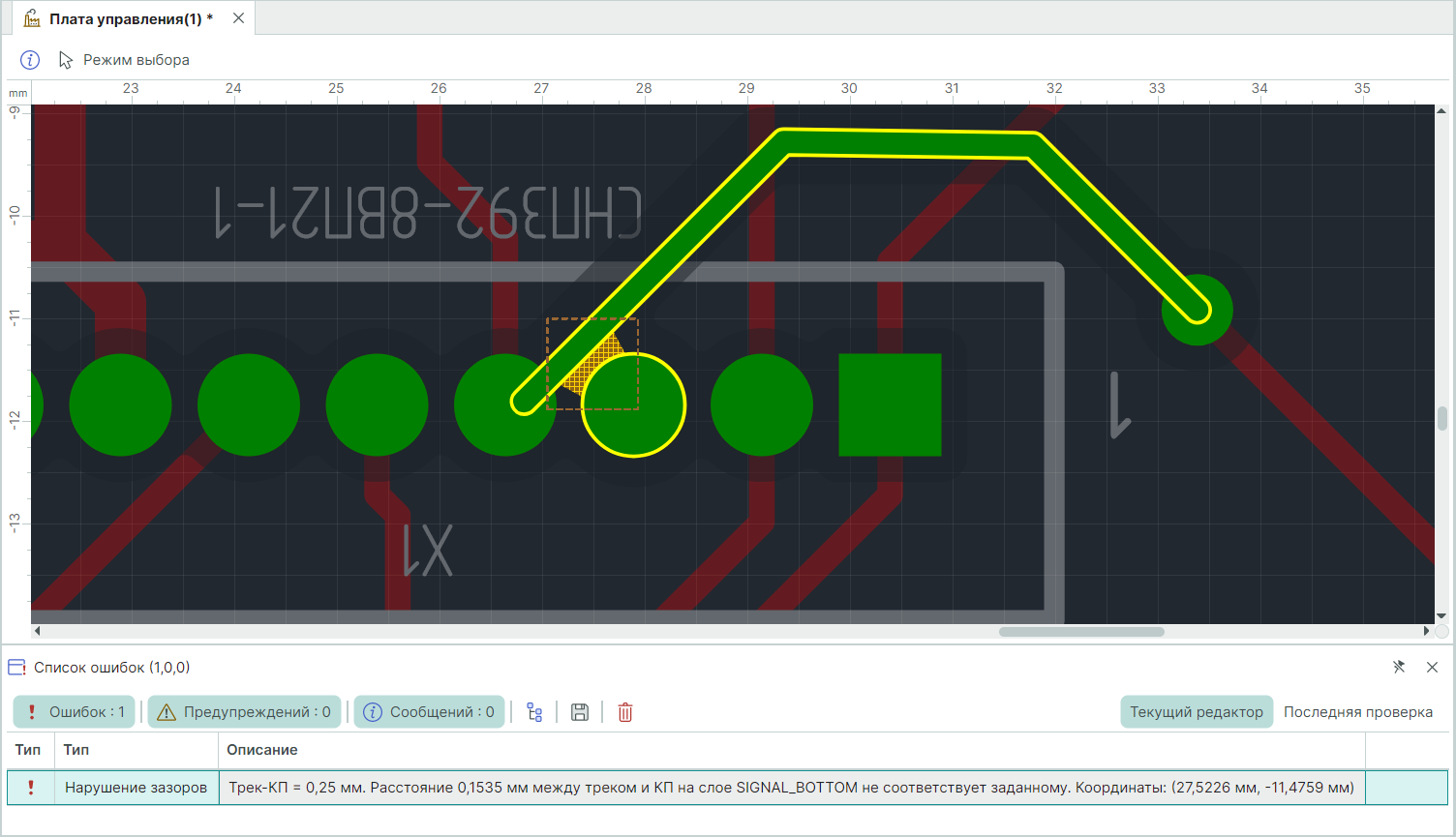

На Рис. 1 показан пример нарушения зазоров между треком и КП.
