Удаление фанаутов

Незафиксированные фанауты могут быть удалены как обычные объекты печатной платы:
1. Выберите компонент с фанаутами, которые необходимо удалить.
2. В контекстном меню «Инструменты» выберите команду «Удалить фанауты». Аналогичный результат можно получить, воспользовавшись символом   «Удалить фанауты», расположенным на панели инструментов «Плата» и на встроенной панели редактора. Также можно вызвать данную функцию в разделе главного меню «Инструменты» → «Фанауты» → «Удалить фанауты».
3. Результат операции удаления фанаутов будет отображен в панели «Журналы», см. Рис. 1.

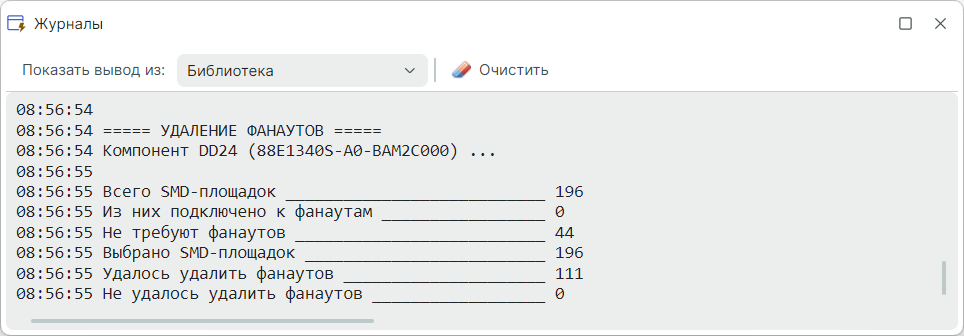

Рис. 1 Запись в журнале по результату операции удаления фанаутов

Примечание! Для удаления зафиксированных фанаутов необходимо предварительно снять фиксацию.

Важно! Удаление фанутов осуществляется вместе со всеми треками, которые были к ним подключены.
