Удаление и переименование блока

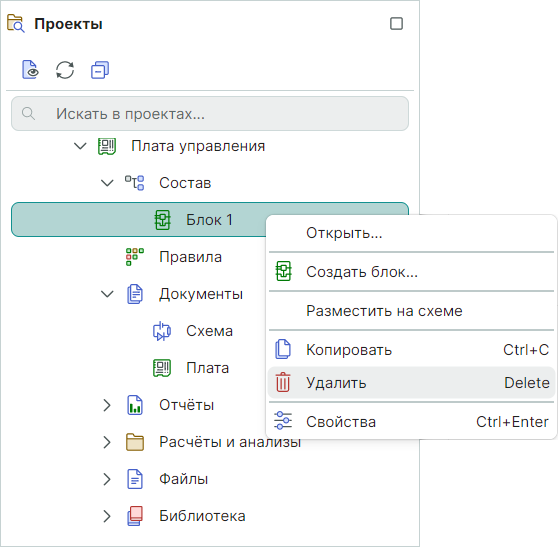

Блок может быть удален из проекта только в том случае, если он не используется на схеме верхнего уровня. Поэтому для того чтобы удалить блок из проекта, необходимо сначала удалить все его УГО со схемы верхнего уровня. Затем в дереве проекта выбрать нужный блок, вызвать контекстное меню и выбрать пункт «Удалить», см. Рис. 1.

Рис. 1 Удаление блока из проекта

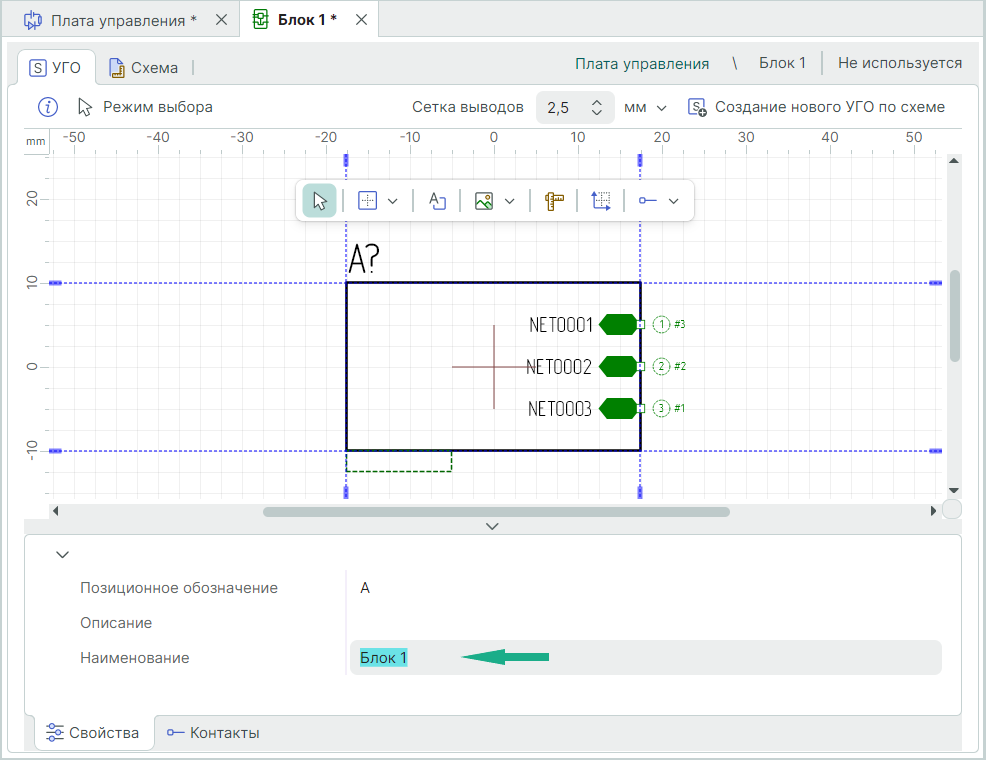

Переименование блока осуществляется с помощью редактирования свойств блока в редакторе (доступно в режиме УГО), см. Рис. 2.

Рис. 2 Переименование блока
