Удаление семейства

Удаление семейства предполагает удаление (или разрыв связей) всех данных, которые так или иначе связаны с семейством. К этим данным относятся:

• УГО компонентов, сохраненные в стандартах системы, в папке, соответствующей удаляемому семейству;
• Компоненты, сохраненные в библиотеках, которые относятся к удаляемому семейству;
• Компоненты, относящиеся к удаляемому семейству, используемые в проектах.

Все перечисленные данные можно не удалять, а изменить соответствующие связи:

• УГО могут быть экспортированы как часть стандартов, а позже импортированы с назначением новых семейств. Либо можно скопировать и сохранить графику каждого отдельного УГО семейства в виде «независимого» УГО.
• Для компонентов в библиотеках можно назначить новое семейство либо экспортировать, а затем импортировать библиотеки с назначением новых семейств и атрибутов.
• Если компоненты присутствуют только в проекте («библиотечная» версия компонента отсутствует), то рекомендуется экспортировать, а затем импортировать проект, указав новые семейства. Если же все компоненты проекта связаны с библиотеками, то можно сначала обновить семейства в библиотеках, а потом обновить компоненты в проекте.

Для удаления семейства:
1. Удалите все данные, связанные с удаляемым семейством или разорвите связи между фактическими данными и удаляемым семейством.
2. Сохраните все несохраненные изменения в системе и откройте редактор семейств.
3. Выберите в таблице семейств то семейство, которое необходимо удалить, см. Рис. 1.

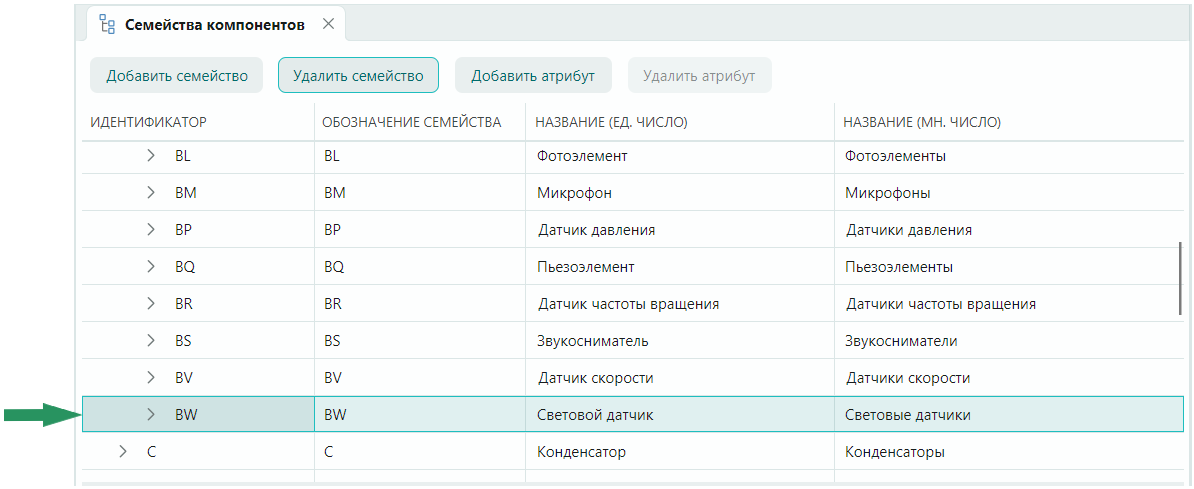

Рис. 1 Выбор семейства

4. Нажмите на кнопку «Удалить семейство».
5. В окне «Подтверждение удаления» нажмите «Да» для подтверждения удаления семейства или «Нет» для отмены действия, см. Рис. 2.

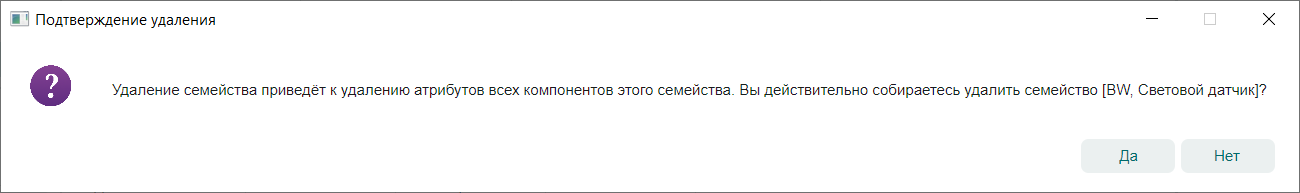

Рис. 2 Подтверждение удаления

6. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
