Удаление семейства¶

Удаление семейства предполагает удаление (или разрыв связей) всех данных, которые так или иначе связаны с семейством.
К этим данным относятся:

УГО компонентов, сохраненные в стандартах системы, в папке, соответствующей удаляемому семейству;
Компоненты, сохраненные в библиотеках, которые относятся к удаляемому семейству;
Компоненты, относящиеся к удаляемому семейству, используемые в проектах.

Все перечисленные данные можно не удалять, а изменить соответствующие связи:

УГО могут быть экспортированы как часть стандартов, а позже импортированы с назначением новых семейств. Либо можно скопировать и сохранить графику каждого отдельного УГО семейства в виде «независимого» УГО.
Для компонентов в библиотеках можно назначить новое семейство либо экспортировать, а затем импортировать библиотеки с назначением новых семейств и атрибутов.
Если компоненты присутствуют только в проекте («библиотечная» версия компонента отсутствует), то рекомендуется экспортировать, а затем импортировать проект, указав новые семейства. Если же все компоненты проекта связаны с библиотеками, то можно сначала обновить семейства в библиотеках, а потом обновить компоненты в проекте.

Для удаления семейства:
1. Удалите все данные, связанные с удаляемым семейством или разорвите связи между фактическими данными и удаляемым семейством.

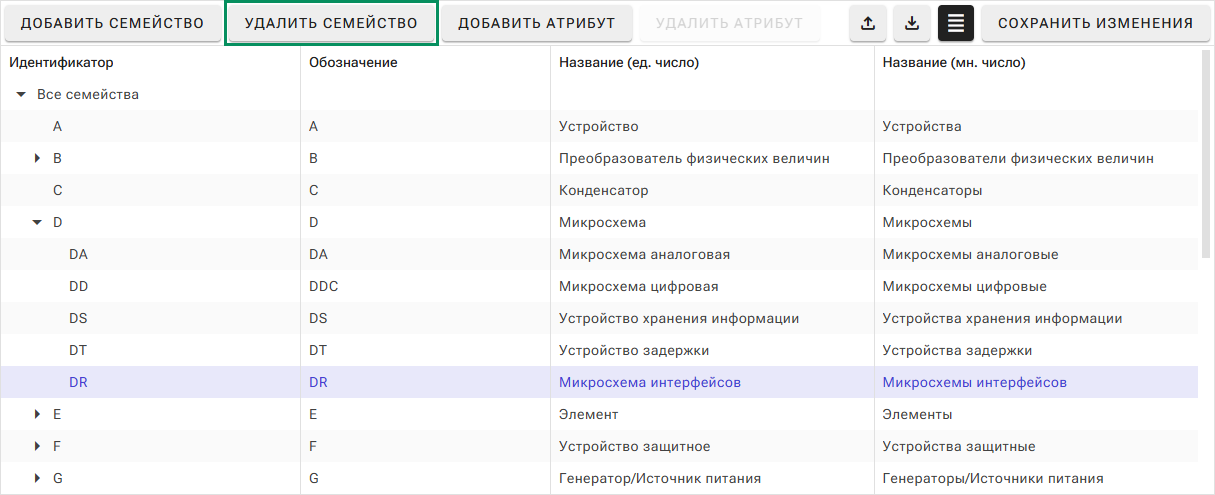

2. Выберите в таблице семейств то семейство, которое необходимо удалить, см. Рис. 1.

Нажмите на кнопку «Удалить семейство».

Примечание! Кнопка «Удалить семейство» будет неактивна, если удалены не все данные, связанные с удаляемым семейством.

Сохраните изменения с помощью кнопки «Сохранить изменения» на панели инструментов редактора.

Примечание! Для сброса изменений без сохранения покиньте или обновите страницу.
