Установка приоритетного значения ширины

Приоритетные значения – это типовые значения ширины треков, которые устанавливаются в Настройках системы («Панель управления» → «Редакторы» → «Редактор платы» → «Трассировка») и применяются ко всем трекам без исключения, см. Рис. 1. Дробная часть значений отделяется символом «.». Друг от друга значения разделяются символом «;», например, «0.1;0.2;0.3».

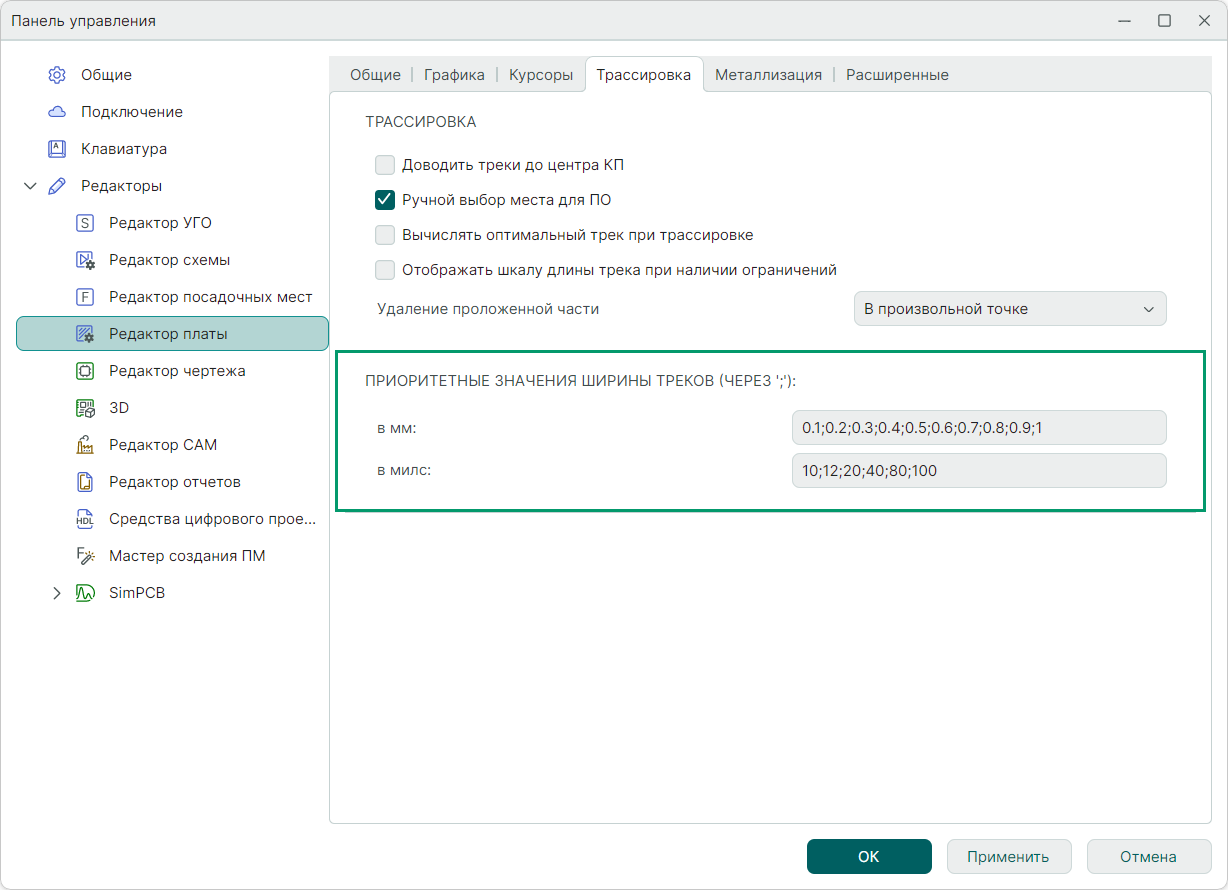

Рис. 1 Установка приоритетных значений ширины трека

Чтобы задать ширину прокладываемого трека в виде одного из приоритетных значений, воспользуйтесь пунктом контекстного меню «Изменить ширину трека» и выберите нужное значение из списка, см. Рис. 2.

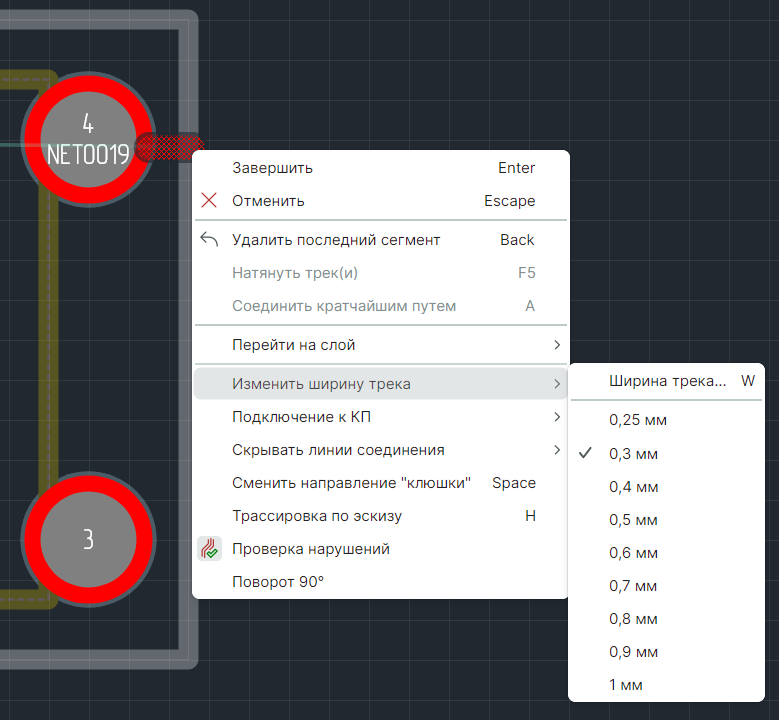

Рис. 2 Выбор приоритетного значения ширины трека

Для определения ширины трека доступны все приоритетные значения, которые лежат в диапазоне между минимальным и номинальным значениями, заданными в редакторе правил, также доступны непосредственно минимальное и номинальное значения ширины.
Последовательный перебор допустимых приоритетных значений можно осуществлять с помощью горячих клавиш, по умолчанию для перебора в большую сторону назначена клавиша «D», для перебора в меньшую сторону комбинация клавиш «Shift+D».
