Установка произвольного значения ширины

Произвольное значение ширины трека может устанавливаться с помощью пункта «Ширина» панели «Свойства», см. Рис. 1. Для прохождения DRC-проверки без нарушений ширина трека должна лежать в диапазоне между минимальным и номинальным значениями. Для размещаемого трека диапазон допустимых значений ширины показан в пункте «Ширина (мин;макс)» панели «Свойства».

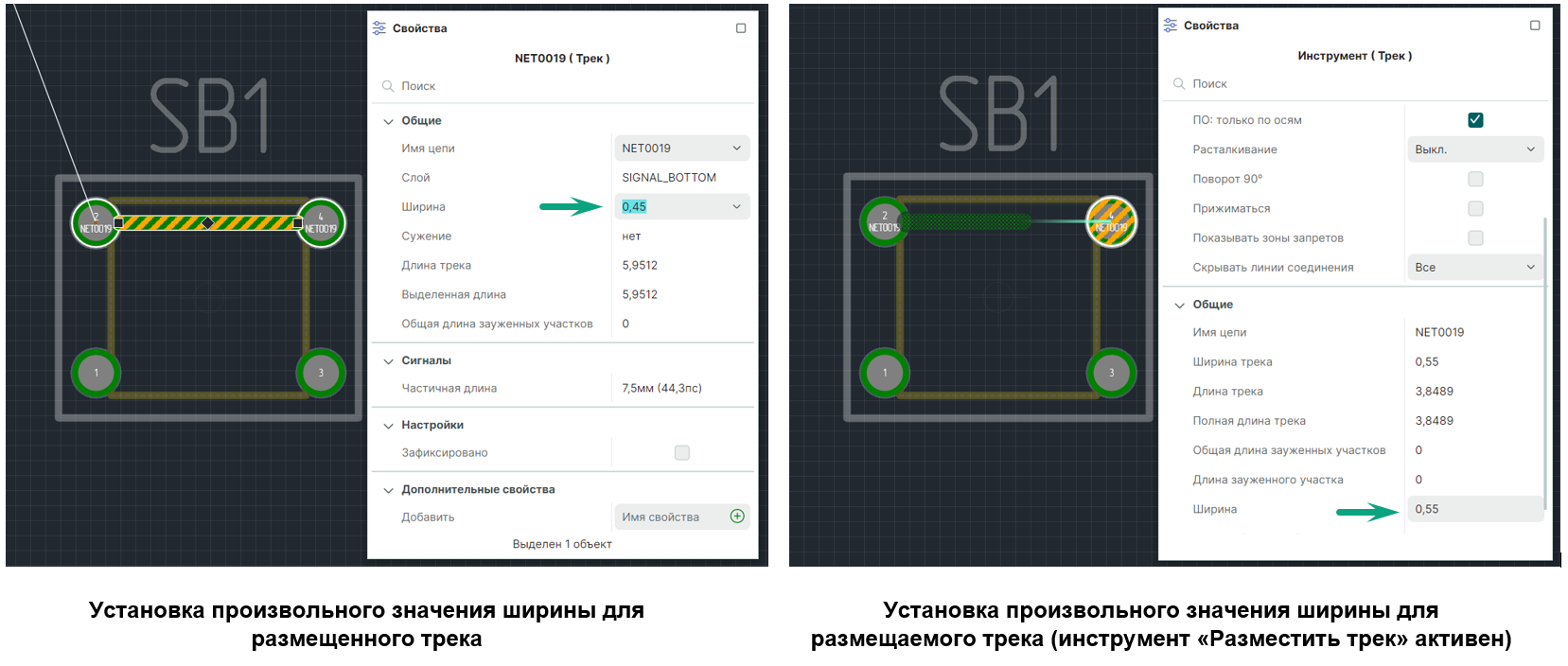

Рис. 1 Установка произвольного значения ширины трека

Также произвольное значение ширины трека может быть задано в окне «Ширина трека», вызов окна осуществляется из контекстного меню или с помощью горячей клавиши «W» (по умолчанию) при активном инструменте «Разместить трек» или при выделении треков, см. Рис. 2.

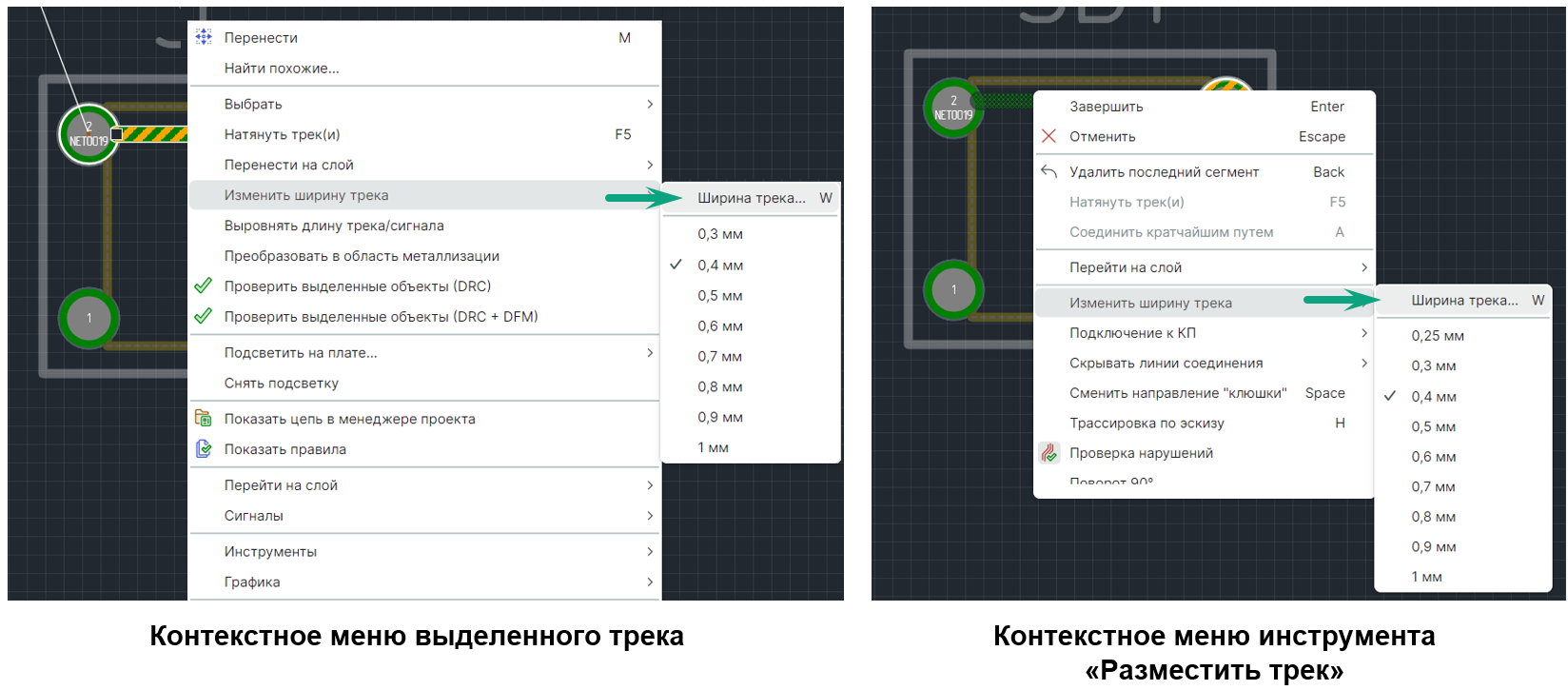

Рис. 2 Вызов окна «Ширина трека» из контекстного меню

Пример отображения окна представлен на Рис. 3.

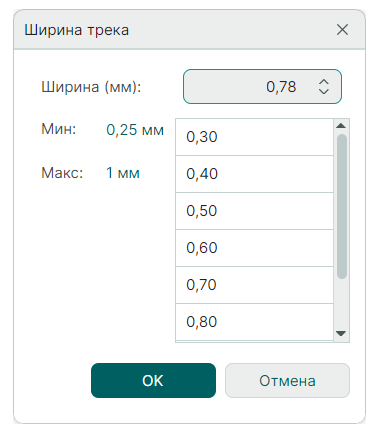

Рис. 3 Окно «Ширина трека»

Значение ширины трека задается в поле «Ширина». Вводимое значение ширины должно входить в разрешенный диапазон между минимальным и номинальным значениями, заданными в Редакторе правил.
