Установка соответствия в ручном режиме

Чтобы установить соответствие между цепью и выводом с помощью кнопок добавления:
1. Выберите нужную цепь в левой части окна и соответствующий ей вывод в правой части окна, см. Рис. 1.

Рис. 1 Выбор цепи и соответствующего ей вывода

2. Нажмите на кнопку «Добавить вывод», расположенную в центральной части окна. Будет установлено соответствие между выводом и цепью, см. Рис. 2.

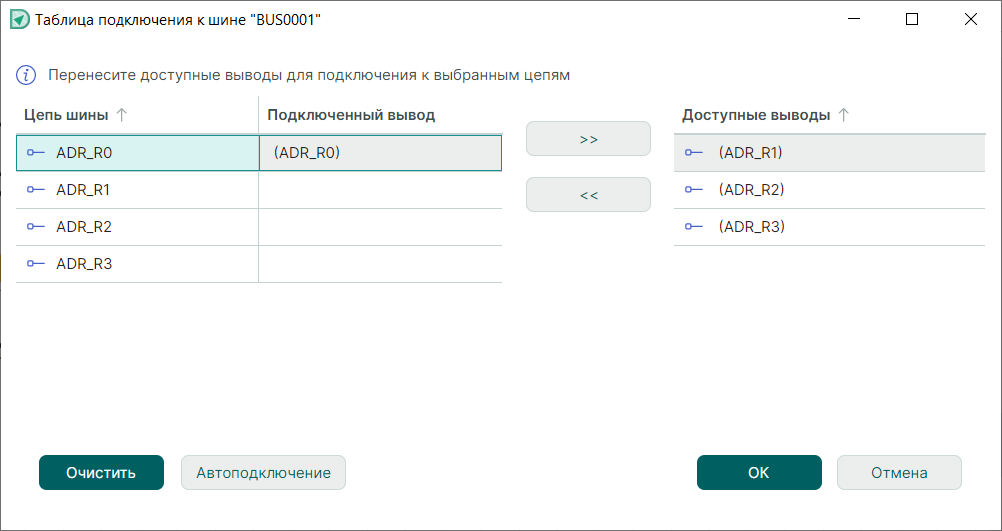

Рис. 2 Соответствие между цепью и выводом установлено

После установки соответствия вывод больше не отображается в списке доступных выводов (правая часть окна).
Если была выполнена ошибочная установка соответствия, то подключенный вывод можно вернуть в общий список выводов. Для этого нужно выделить ошибочную строчку в левой части окна и нажать на кнопку «Удалить вывод».
Для возвращения всех выводов в общий список доступных выводов используйте кнопку «Очистить».
Для завершения сопоставления выводов цепям:
1. Повторите пункты 1 и 2 до тех пор, пока не будет достигнуто желаемое сопоставление.
2. Нажмите кнопку «ОК» для применения установленного соответствия между цепями и контактами или кнопку «Отмена» для отмены установки соответствия.
