Визуальные режимы¶
При работе с проектом производства доступно два режима отображения объектов: базовый и режим объединения объектов.
Базовый режим отображения – режим, когда все объекты отображаются полностью, вне зависимости от наличия у объектов свойства «Трансформация → Вырез». Работа с проектом производства осуществляется в данном режиме, для режима имеется ряд настроек отображения объектов.

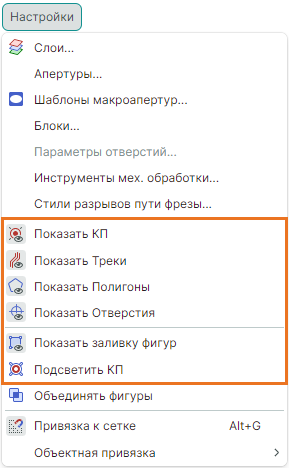

Включение/выключение настроек отображения доступно из главного меню программы «Настройки», см. Рис. 1.
Примечание! Настройка «Показать Полигоны» также управляет отображением областей металлизации.
Режим объединения фигур – режим, когда все объекты отображаются так, как они будут реализованы на производстве печатных плат. В режиме объединения все пересекающиеся объекты отображаются в заданном порядке. В данном режиме учитывается наличие у объектов свойства «Трансформация → Вырез». Редактирование объектов в данном режиме недоступно.
Включение/выключение режима объединения фигур доступно в главном меню программы «Настройки» → «Объединять фигуры» , см. Рис. 2.
