Вкладка «Компоненты»¶

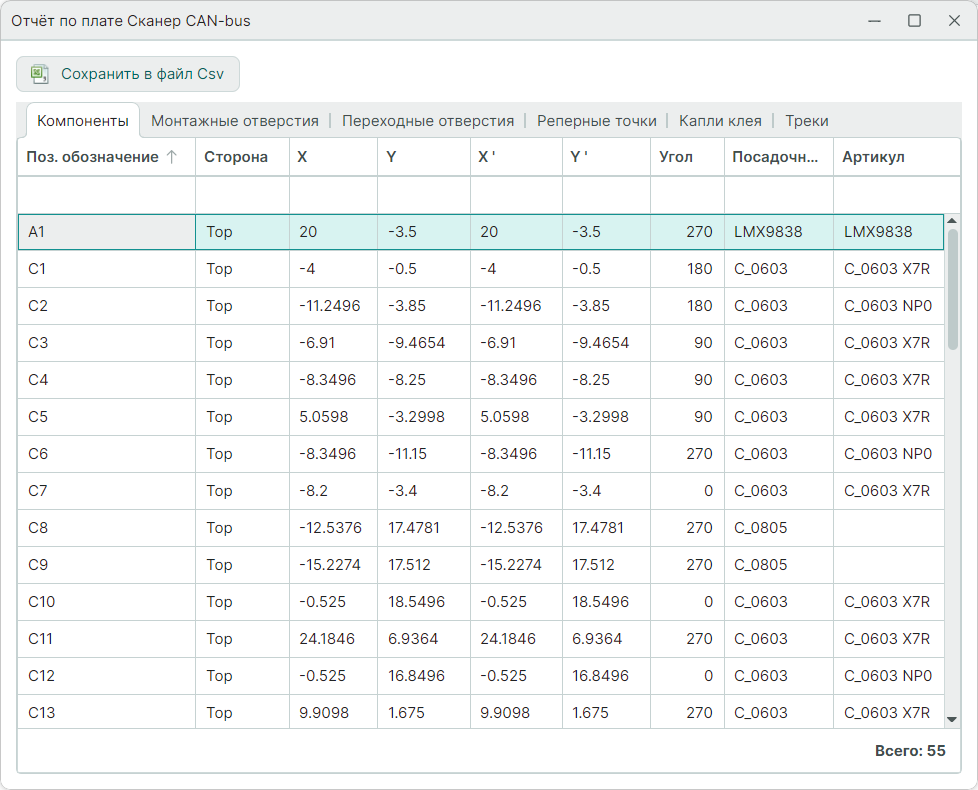

На вкладке «Компоненты» отображается информация о компонентах проекта на плате, см. Рис. 1:

Позиционное обозначение;
Сторона – сторона платы, на которой расположен компонент;
Х – координаты расположения манипулятора по оси Х;
Y – координаты расположения манипулятора по оси Y;
X' – координаты расположения посадочного места по оси X относительно расположения манипулятора;
Y' – координаты расположения посадочного места по оси Y относительно расположения манипулятора;
Угол – значение угла поворота посадочного места относительно точки привязки;
Посадочное место – наименование компонента на плате;
Артикул.
