Вкладка «КП и ПО»¶

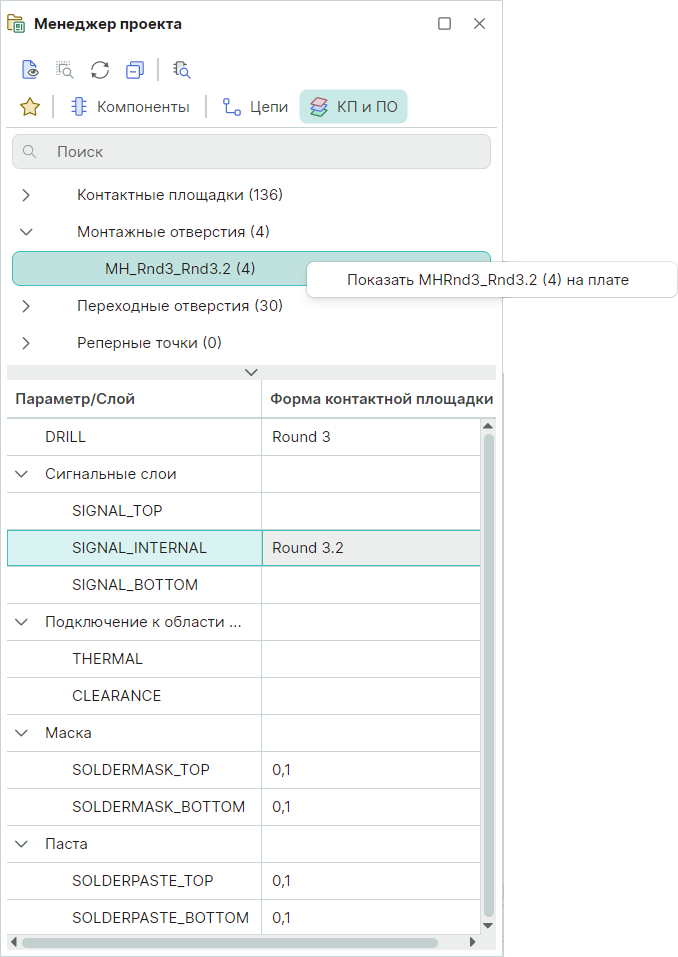

Вкладка «КП и ПО» включает в себя четыре узла: контактные площадки, монтажные отверстия, переходные отверстия и реперные точки с указанием общего количества объектов размещенных на плате и количества объектов каждого типа. Раскрытие каждого узла отображает относящиеся к нему объекты. Вызов контекстного меню доступен для объекта или группы объектов одного стиля и позволяет показать их на плате. В нижней части панели отображается информация, указанная в редакторе контактных площадок, см. Рис. 1.
