Вкладка «Общие»

Внешний вид вкладки «Общие» представлен на Рис. 1.

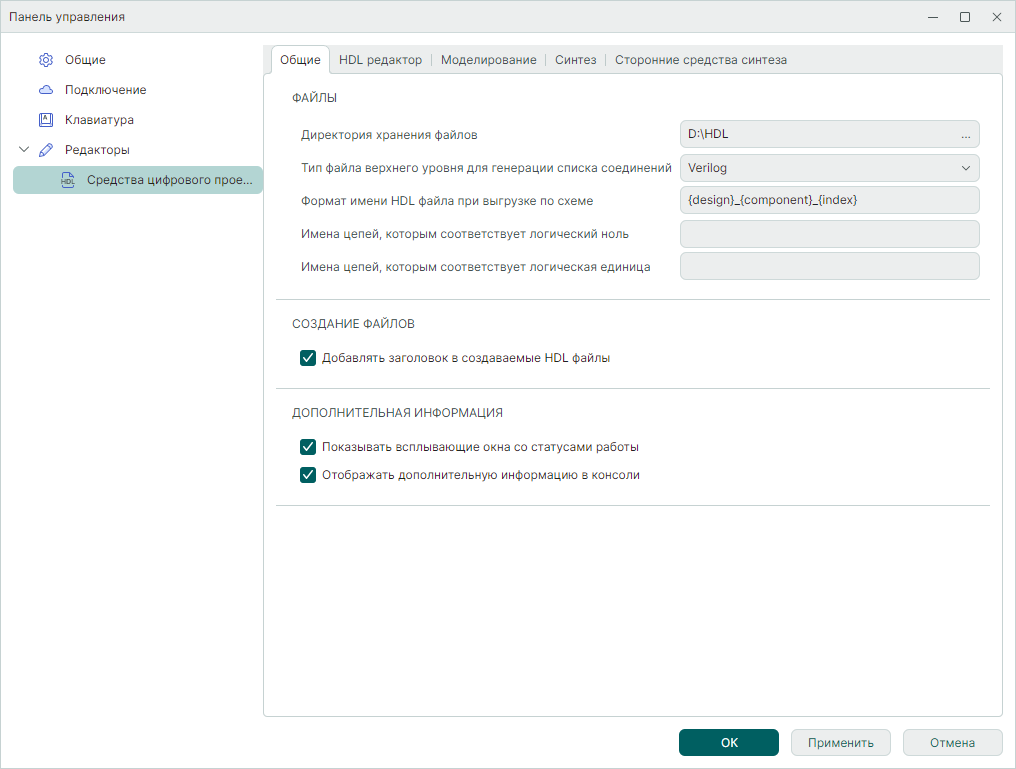

Рис.1 Настройки средств цифрового проектирования. Вкладка «Общие»

• «Директория хранения файлов» выбор корневой директории поиска файлов в коде файлов проекта для функции чтения и записи в файл.

• «Тип файла верхнего уровня для генерации списка соединений» выбор формата файла для генерации списка соединений из схемы.

• «Формат имени HDL-файла при выгрузке по схеме» ввод формата имени файла для компонентов, содержащихся в файле верхнего уровня и имеющих соответствующую HDL-модель при генерации списка соединений из схемы. По умолчанию он представлен в следующем формате: {design}{component}{index}, где design – имя HDL-проекта, component – имя компонента, index – порядковый номер компонента на схеме.

• В поле «Имена цепей, которым соответствует логический ноль» ввод имен цепей на схеме, которым при моделировании будет присвоен логический ноль.

• «Имена цепей, которым соответствует логическая единица» ввод имен цепей на схеме, которым при моделировании будет присвоена логическая единица.

Важно! Необходимо придерживаться полного совпадения имен цепей на схеме и в поле «Имена цепей, которым соответствует логический ноль» и «Имена цепей, которым соответствует логическая единица» для корректной работы.

• «Добавлять заголовок в созданные HDL-файлы» отвечает за добавление заголовка с информацией о имени файла, его расположении, авторе.
• «Показывать всплывающие окна со статусами работы» включает отображение системных уведомлений о статусе выполненной процедуры.
• «Отображать дополнительную информацию в консоли» включает отображение дополнительной статистики в панели «Журналы» при работе с проектами.
