Вкладка «Параметры»

На вкладке «Параметры» представлены настройки, определяющие правила автоматического удаления фрагментов областей металлизации, размеры которых не превышают заданных значений или не соответствуют иным устанавливаемым параметрам, например, наличию/отсутствию электрической связи с другими элементами проводящего рисунка, принадлежащим той же цепи, что и область металлизации.
По умолчанию данная вкладка имеет вид как на Рис. 1.

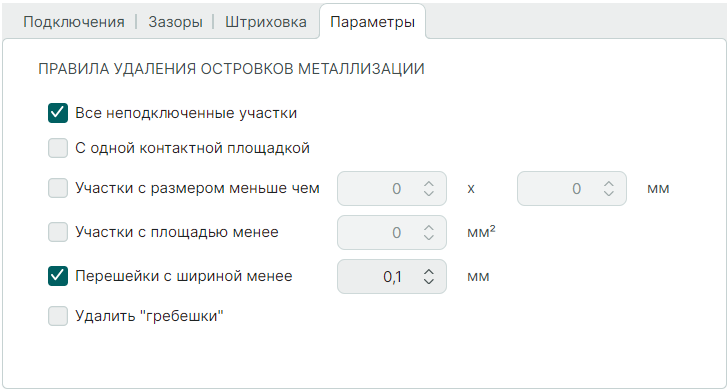

Рис. 1 Вкладка «Параметры»

К числу параметров, определяющих правила автоматического удаления островков (участков) металлизации, относятся:

• «Все неподключенные участки» – удаление всех участков металлизации, которые изолированы от других объектов.
• «С одной контактной площадкой» – удаление всех участков металлизации, которые имеют электрическую связь только с одной контактной площадкой, при этом электрическая связь с другими объектами отсутствует.
• «Участки с размером меньше чем» – удаление всех участков областей металлизации, размеры по координатным осям которых не превышают заданную величину.
• «Участки с площадью менее» – удаление всех участков металлизации, площадь которых не превышает заданную величину.
• «Перешейки с шириной менее» – удаление элемента области металлизации, максимальный линейный размер которого не превышает указанного значения. Перешеек обычно образуется в узком месте между двумя участками области металлизации.
• «Удалить "гребешки"» – удаление фрагментов области металлизации, имеющих соединение с крупными участками области металлизации только в одном месте.

Совет! После изменения параметров в окне «Настройки областей металлизации» рекомендуется снять заливку всех областей металлизации и залить их повторно.
