Вкладка «Подключения»

На вкладке «Подключения» представлены параметры, определяющие геометрию термобарьеров в области металлизации.
Термобарьеры могут создаваться для контактных площадок и переходных отверстий, расположенных внутри области металлизации и подключенных к той же электрической цепи, что и область металлизации.
Параметры термобарьеров переходных отверстий, сквозных контактных площадок и монтажных отверстий, планарных контактных площадок задаются независимо.
По умолчанию данная вкладка имеет вид как на Рис. 1.

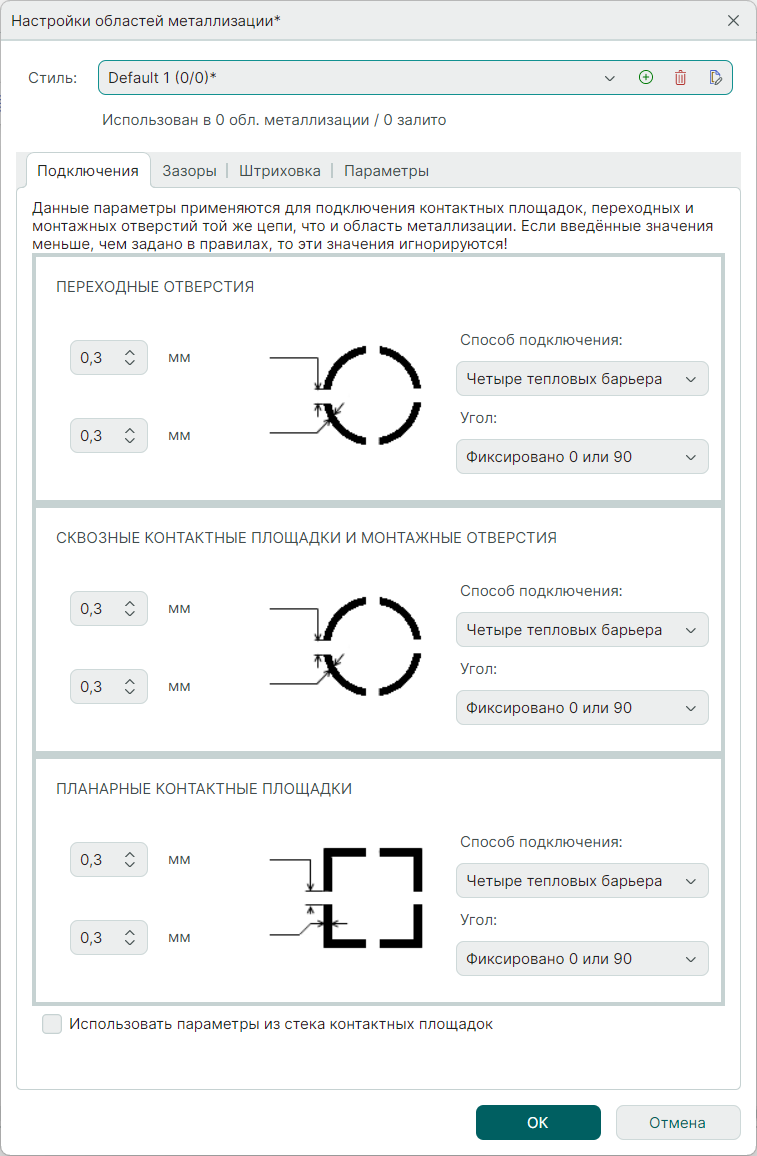

Рис. 1 Параметры термобарьеров по умолчанию
Рис. 1 Параметры термобарьеров по умолчанию

Тип термобарьера устанавливается с помощью выпадающего списка «Способ подключения», см. Рис. 2.

Рис. 2 Выбор типа подключения
Рис. 2 Выбор типа подключения

Выбранный тип термобарьера схематически показан в центральной части окна.
Для объектов доступны следующие типы термобарьеров:

  • «Нет подключения» – подключение к области металлизации отсутствует (сплошной термобарьер);
  • «Два тепловых барьера» – подключение к области металлизации выполняется через две «спицы»;
  • «Четыре тепловых барьера» – подключение к области металлизации выполняется через четыре «спицы»;
  • «Без теплового барьера» – термобарьер отсутствует.

Возможные варианты расположения «спиц» термобарьера выбираются с помощью выпадающего списка в поле «Угол», см. Рис. 3.

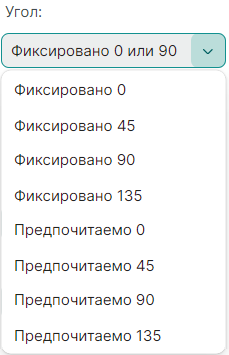

Рис. 3 Возможные варианты расположения «спиц» термобарьера
Рис. 3 Возможные варианты расположения «спиц» термобарьера

В левой части окна задаются размеры термобарьера: ширина «спиц» и ширина термобарьера, см. Рис. 4.

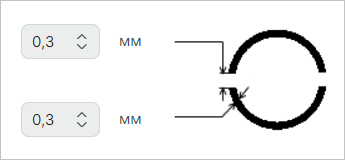

Рис. 4 Размеры термобарьера
Рис. 4 Размеры термобарьера

Для контактных площадок в системе Delta Design может быть установлен свой тип термобарьера, заданный на этапе проектирования контактной площадки в рамках библиотеки ЭРИ.
Чтобы в области металлизации использовались заранее заданные библиотечные термобарьеры, необходимо установить флаг в чек-боксе «Использовать параметры из стека контактных площадок», см. Рис. 5.

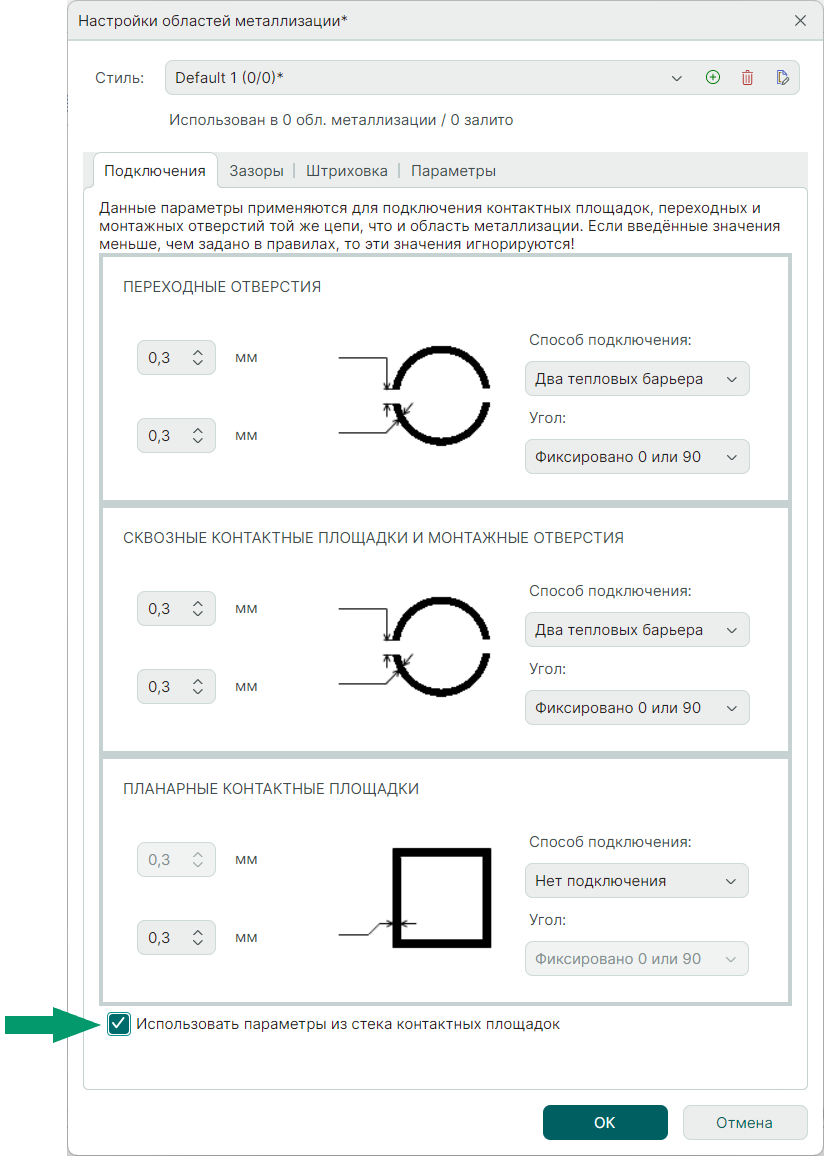

Рис. 5 Использование заранее заданных параметров термобарьеров
Рис. 5 Использование заранее заданных параметров термобарьеров

Совет! После изменения параметров в окне «Настройки областей металлизации» рекомендуется снять заливку всех областей металлизации и залить их повторно.
