Вкладка «Схем໶
На вкладке «Схема» задаются параметры, определяющие оформление листов электрической схемы.
К данным параметрам относятся:
- Наименование схемы;
- Код;
- Сетка выводов и проводников;
- Определение формата и штампа первого листа электрической схемы;
- Определение формата и штампа последующих листов электрической схемы;
- Заполнение полей основной надписи (данное поле зависит от выбранного штампа).
Важно! Параметр «Сетка выводов и проводников» влияет на вид УГО компонентов на схеме. Рекомендуется использовать то значение сетки выводов, в которой выполнены УГО библиотеки. Если сетка схемы и УГО не совпадает, то УГО при размещении на схеме будет адаптировано к новой сетке схемы. При этом возможно изменение пропорций УГО.

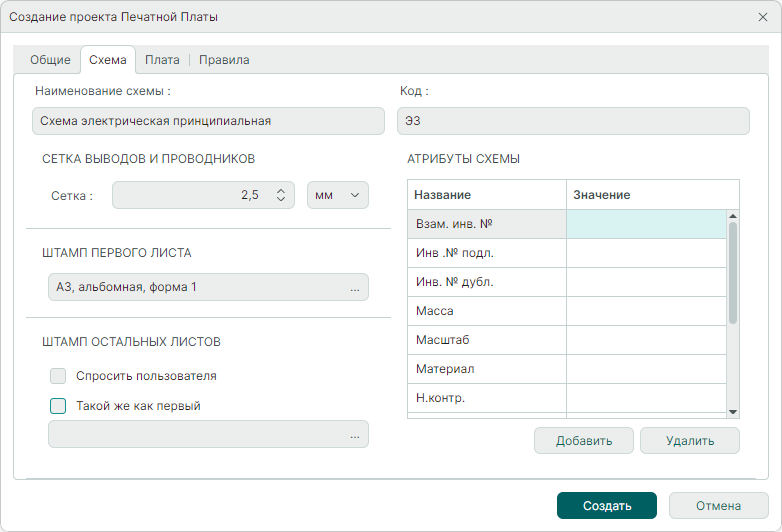

Выбор формата и формы листов осуществляется в поле «Штамп первого листа» и разделе «Штамп остальных листов». Выбор формата штампа вызывается при нажатии символа «
», расположенного в текстовой строке поля, см. Рис. 1.

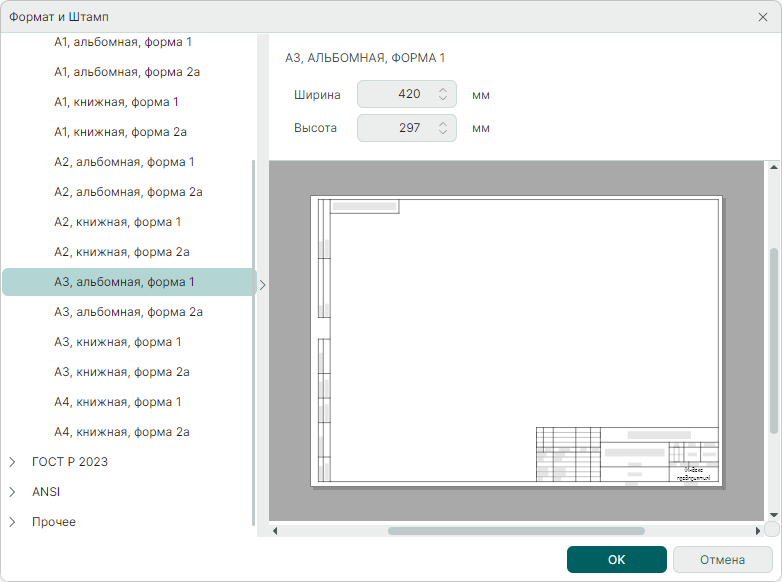

После нажатия на символ «» будет открыто окно «Формат и штамп», в котором из общего списка стандартных форматов и штампов можно выбрать подходящий, см. Рис. 2. В центральной части окна доступен предварительный просмотр.
Список форматов и штампов берется из стандартов системы, поэтому, если для какого-либо проекта требуется определенное оформление листов схемы, настройка формата и штампа выполняется через создание определенного шаблона в стандартах системы. Подробнее см. Руководство пользователя Стандарты системы.
Работа с остальными листами схемы производится аналогично с использованием раздела «Штамп остальных листов». При установке флага для поля «Спросить пользователя» выбор формата и штампа будет производиться на этапе создания новых листов схемы. Если же флагом отмечено поле «Такой же как первый», то формат и штамп остальных листов схемы повторяют первый лист.

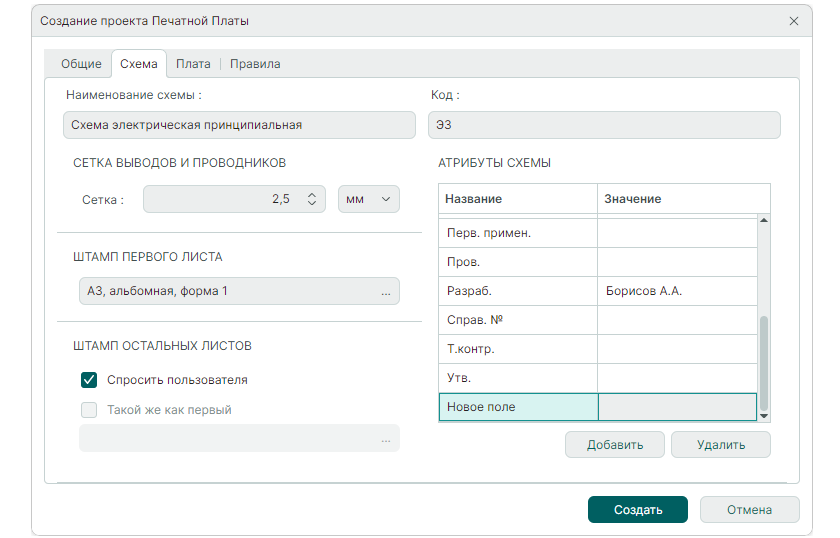

Поля основной надписи листа заполняются согласно таблице, представленной в правой части вкладки, см. Рис. 3. При помощи кнопок «Добавить» и «Удалить» доступно добавление/удаление атрибутов схемы, которые будут отображены в штампе листа.
