Вкладка «Штриховка»

Сплошная заливка области металлизация обеспечивает лучшие электрические свойства платы, но для уменьшения тепловыделения рекомендуется использовать заливку области металлизации в виде штриховки.
На вкладке «Штриховка» представлены параметры, описывающие заполнение области металлизации.
По умолчанию данная вкладка имеет вид как на  Рис. 1.

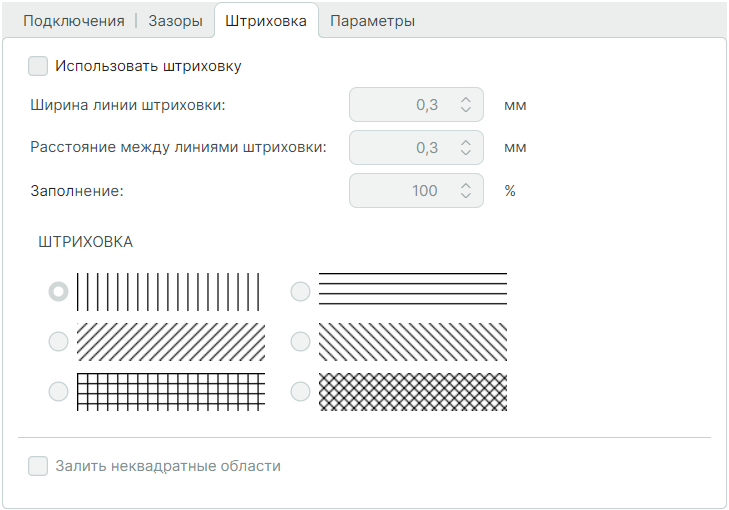

Рис. 1 Вкладка «Штриховка»

Настройки заполнения области металлизации делятся на следующие группы:

• «Использовать штриховку» – управляет параметрами штриховки при установленном флаге;
• «Штриховка» – состоит из вариантов заполнения области металлизации;
• дополнительный параметр «Залить неквадратные области» для управления заливкой неквадратных областей металлизации при установленном флаге.

В группе «Использовать штриховку» задаются соответствующие значения ширины линий штриховки, расстояния между ними и процент заполнения области металлизации, см. Рис. 2.

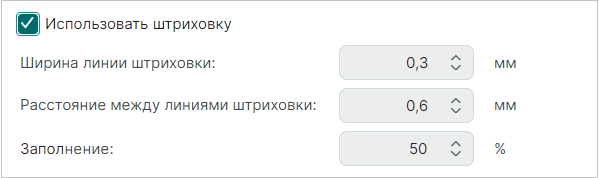

Рис. 2 Установка значений параметров штриховки

Все значения параметров штриховки являются зависимыми, т.е. при изменении одного значения будут изменяться и остальные значения.

Примечание! Параметр «Расстояние между линиями штриховки» определяет расстояние между осями линий. Поэтому, в случае, когда ширина линии равна расстоянию между линиями, область металлизации будет заполняться на 100%.

В группе «Штриховка» определяется вариант, в соответствии с которым будет заполнена область металлизации. Для заполнения доступны различные варианты прямой и наклонной под углом 45° штриховки, см. Рис. 3.

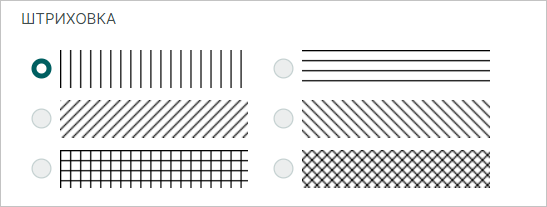

Рис. 3 Выбор способа заполнения области металлизации

На Рис. 4 приведен пример заполнения области металлизации одним из вариантов прямой штриховки с заданными параметрами.

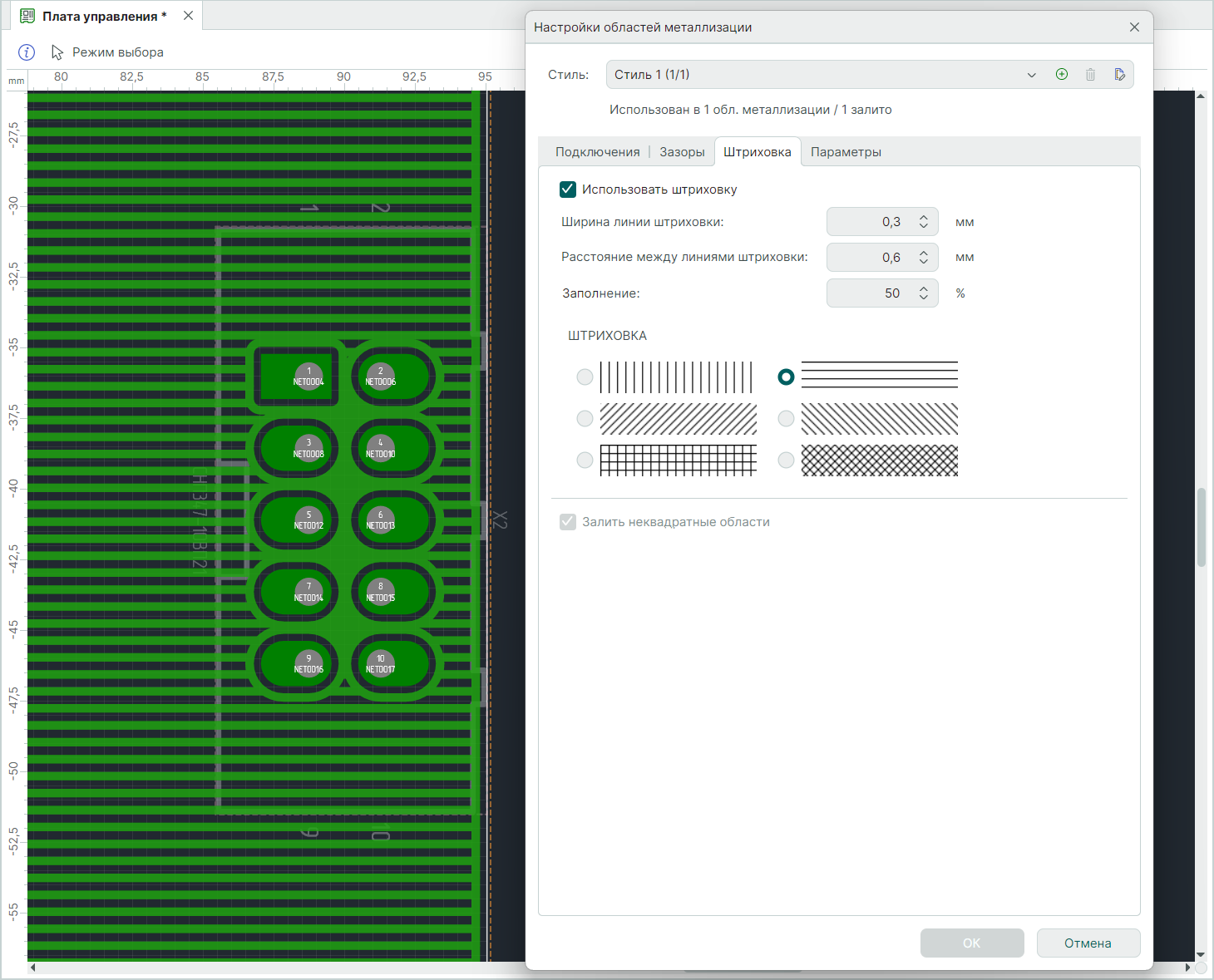

Рис. 4 Пример горизонтального штрихового заполнения области металлизации

Для двойных штриховок, образующих квадратный рисунок, доступен параметр «Залить неквадратные области», который включается установкой флага в чек-бокс, см. Рис. 5.

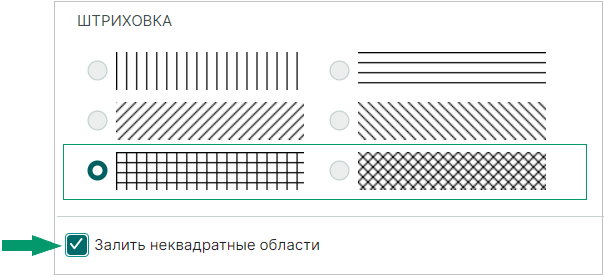

Рис. 5 Дополнительный параметр «Залить неквадратные области»

Этот параметр включает сплошное заполнение областей металлизации на тех участках, где невозможно разместить целые элементы сеточной штриховки.
На Рис. 6 приведен пример использования различных установок параметра, где в левой части рисунка параметр «Залить неквадратные области» включен, а в правой – отключен.

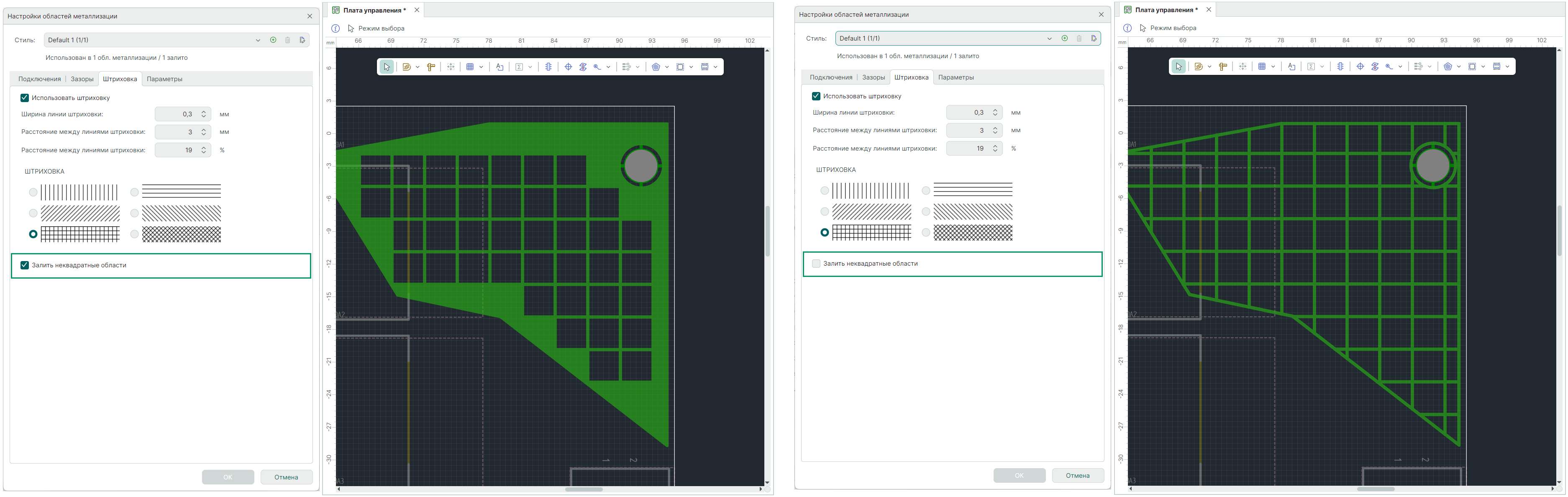

Рис. 6 Применение параметра «Залить неквадратные области»

Совет! После изменения параметров в окне «Настройки областей металлизации» рекомендуется снять заливку всех областей металлизации и залить их повторно.
