Вкладка «Зазоры»

На вкладке «Зазоры» сгруппированы параметры, определяющие ширину зазора между объектами и границей области металлизации.
При проверке введенные значения в «Настройки областей металлизации» → «Зазоры» сравниваются с существующими значениями правил проектирования. Если значение в «Настройки областей металлизации» → «Зазоры» меньше значения заданного в правилах, то соответствующее значение заданное в «Настройки областей металлизации» → «Зазоры» игнорируется.

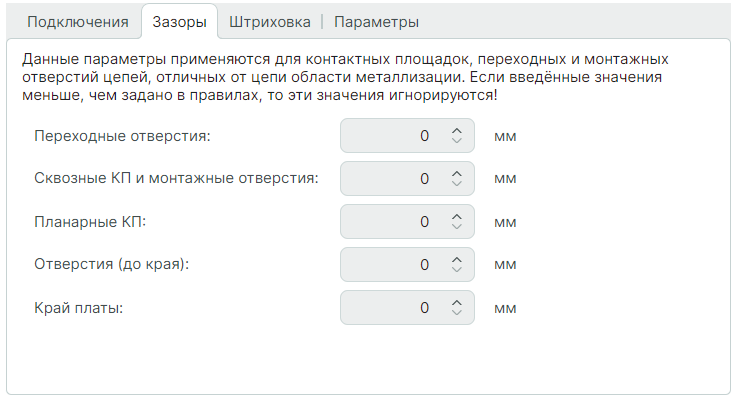

По умолчанию данная вкладка имеет вид как на Рис. 1.

Рис. 1 Вкладка «Зазоры»

Совет! После изменения параметров в окне «Настройки областей металлизации» рекомендуется снять заливку всех областей металлизации и залить их повторно.
