Выбор готового штампа листа¶
В функциональной панели «Стандарты» содержатся унифицированные штампы, созданные в соответствии со следующими стандартами:
- ГОСТ (ГОСТ 2.104-2006);
- ГОСТ Р 2023 (ГОСТ Р 2.104-2023);
- ANSI;
- Прочее.
При создании проекта лист схемы по умолчанию оформляется по стандарту ГОСТ 2.104-2006 (формат А3). Если для электрической схемы создается новый лист, то в момент создания проектировщик задает настройки оформления листа. Настройки оформления листа могут быть изменены в процессе проектирования.
Смена штампа листа электрической схемы осуществляются в окне «Формат и штамп», см. Рис. 1. По умолчанию данное окно отображается при создании нового листа схемы.
В левой части окна список разделен на соответствующие группы. В группах расположен перечень форматов и штампов согласно ГОСТ 2.104-2006, ГОСТ Р 2.104-2023, а также ANSI.

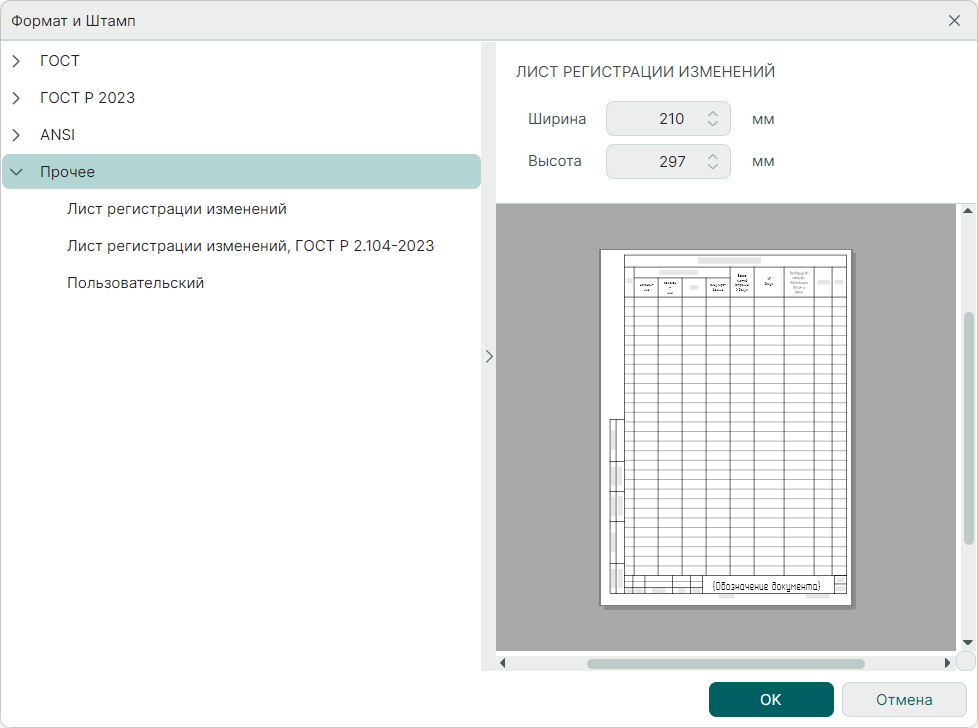

На вкладке «Прочее» можно выбрать формат листа таких документов как: «Лист регистрации изменений», «Пользовательский», см. Рис. 2.
В правой части окна указаны размеры выбранного формата листа (размеры указываются в мм), данные заданы в стандартах, поэтому их корректировка недопустима из данного узла.
В центральной части окна расположена область предварительного просмотра выбранного формата оформления.
