Выбор разрешенных углов поворота трека

Режим выбора разрешенных углов поворота трека позволяет изменять величину углов между смежными прямыми участками трека.
В обычном режиме эта величина составляет 135° (образуя "клюшку", см. раздел Изменение точки поворота), а соединение двух соседних участков под углом в 90° выполняется только в исключительных случаях.

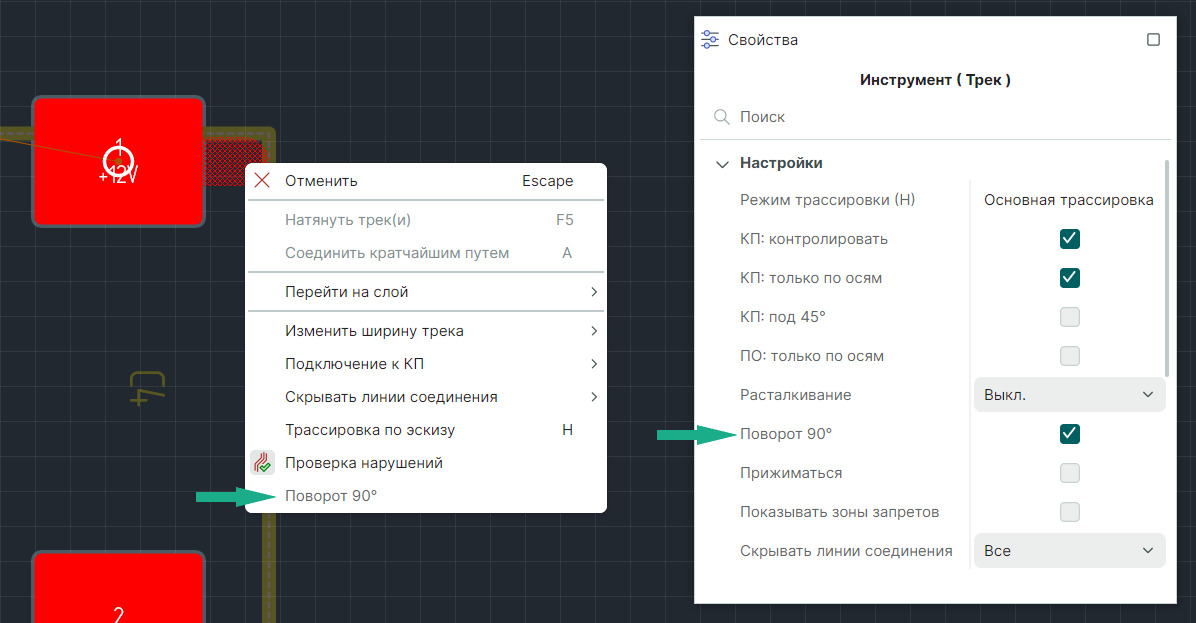

При необходимости система может разрешить соединять соседние прямые участки треков под углом 90°. Для этого в контекстном меню (инструмент «Разместить трек» должен быть активным) выберите пункт «Поворот 90°» или отметьте соответствующий пункт в панели «Свойства», см. Рис. 1.

Рис. 1 Включение разрешения на трассировку под 90°

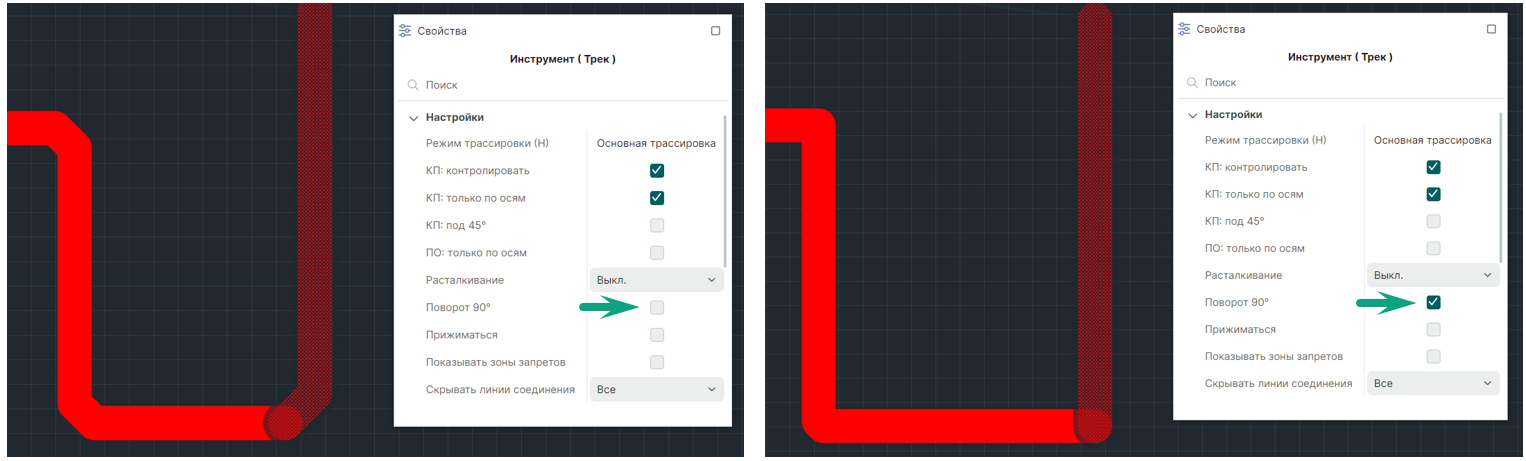

На Рис. 2 показаны примеры различной трассировки: с запретом (левая часть) и разрешением (правая часть) на трассировку под 90°.

Рис. 2 Размещение трека с запретом и разрешением на трассировку под 90°
