Выбор типа контактной площадки

В редакторе контактных площадок системы Delta Design создаются следующие конструктивные объекты:

• ПКП (планарные контактные площадки посадочных мест);
• СКП (сквозные контактные площадки посадочных мест);
• Монтажные отверстия;
• Переходные отверстия;
• Реперные точки.

1. Выберите необходимый тип конструктивного объекта с помощью выпадающего списка, который открывается с помощью переключателя типов конструктивных объектов.
2. Нажмите на символ «Создать», расположенный на панели инструментов окна редактора контактных площадок, см. Рис. 1.

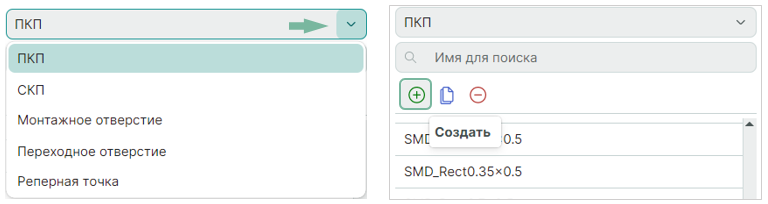

Рис. 1 Выбор типа и создание новой контактной площадки
