Выравнивание дифференциальных пар¶

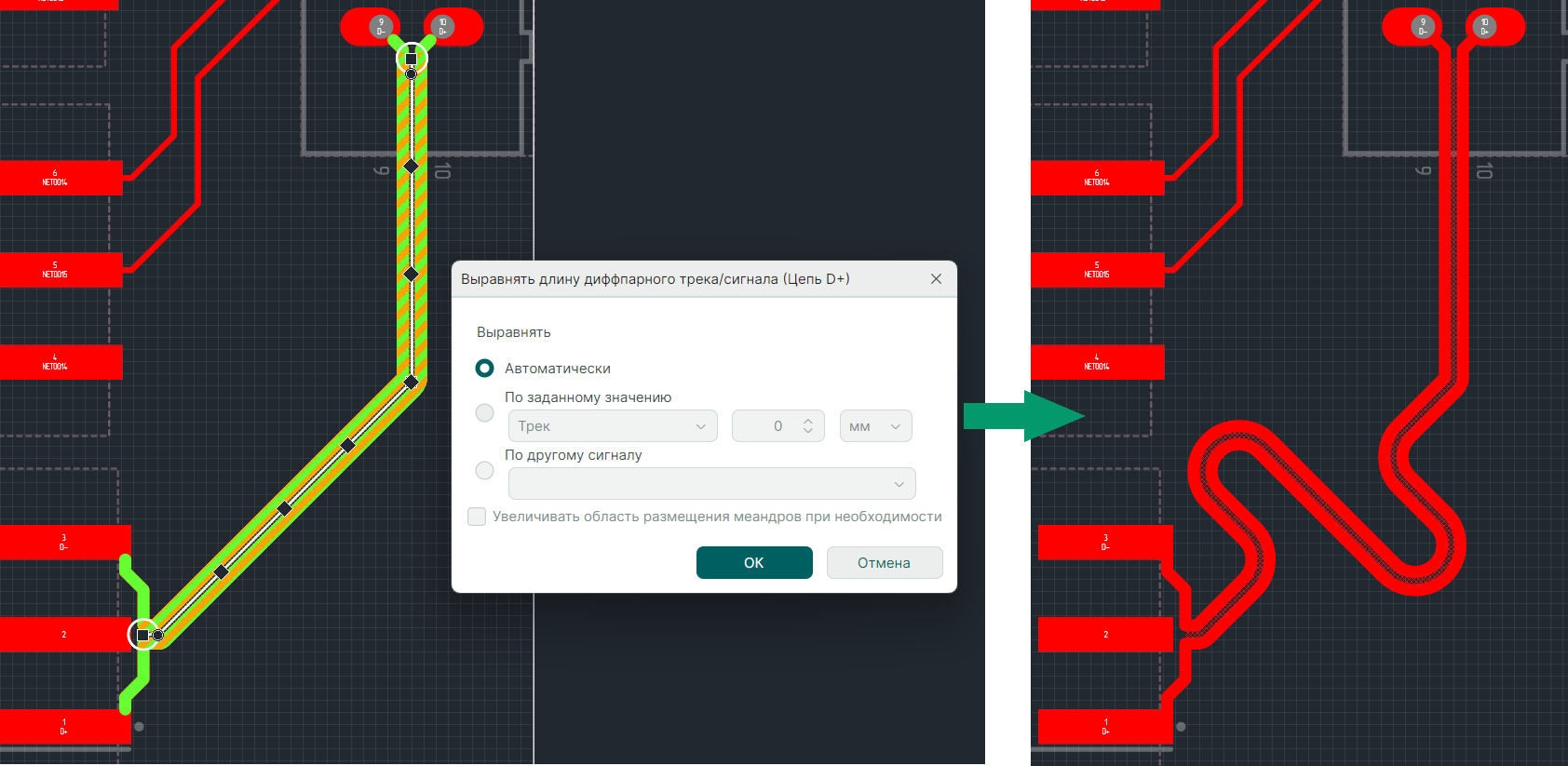

Работа инструмента «Выравнять длину трека/сигнала» с дифференциальными парами аналогична работе инструмента с одиночными треками и сигналами, но имеет несколько особенностей, см. Рис. 1:
- Запуск инструмента возможен только, если в диффпаре есть хотя бы один «застегнутый» участок;
- Выравнивание длин треков диффпары осуществляется путем размещения «застегнутых» меандров на «застегнутых» участках;
- Выравнивание осуществляется по длине трека диффпары с большим значением длины (наименование трека добавляется к названию диалогового окна «Выравнять длину диффпарного трека/сигнала»);
- Сигнал парного трека диффпары (трек с меньшей длиной) не включается в список сигналов, доступных для выбора, в режиме «По другому сигналу».
