Выравнивание в режиме «По заданному значению»

Для обеспечения требуемой задержки сигнала/длины трека в режиме «По заданному значению»:
1. Выделите на печатной плате трек или сегмент трека;

Примечание! При выделении трека целиком предпочтение при расположении меандров будет отдано сегменту трека с наибольшей длиной, при выделении сегмента трека — меандр будет расположен на выбранном сегменте.

2. Из контекстного меню выберите пункт «Выравнять длину трека/сигнала»;
3. Установите требуемое значение задержки/длины сигнала и единицы измерения и нажмите кнопку «ОК», см. Рис. 1.

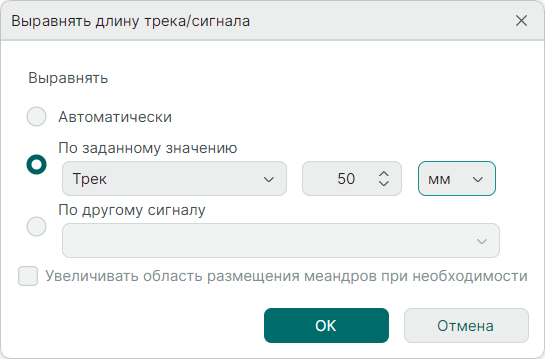

Рис. 1 Настройки выравнивания трека по заданному значению

В результате автоматического выравнивания путем добавления меандра(ов) (топологической линии задержки) задержка/длина сигнала будет приближена к заданному значению, см. Рис. 2.

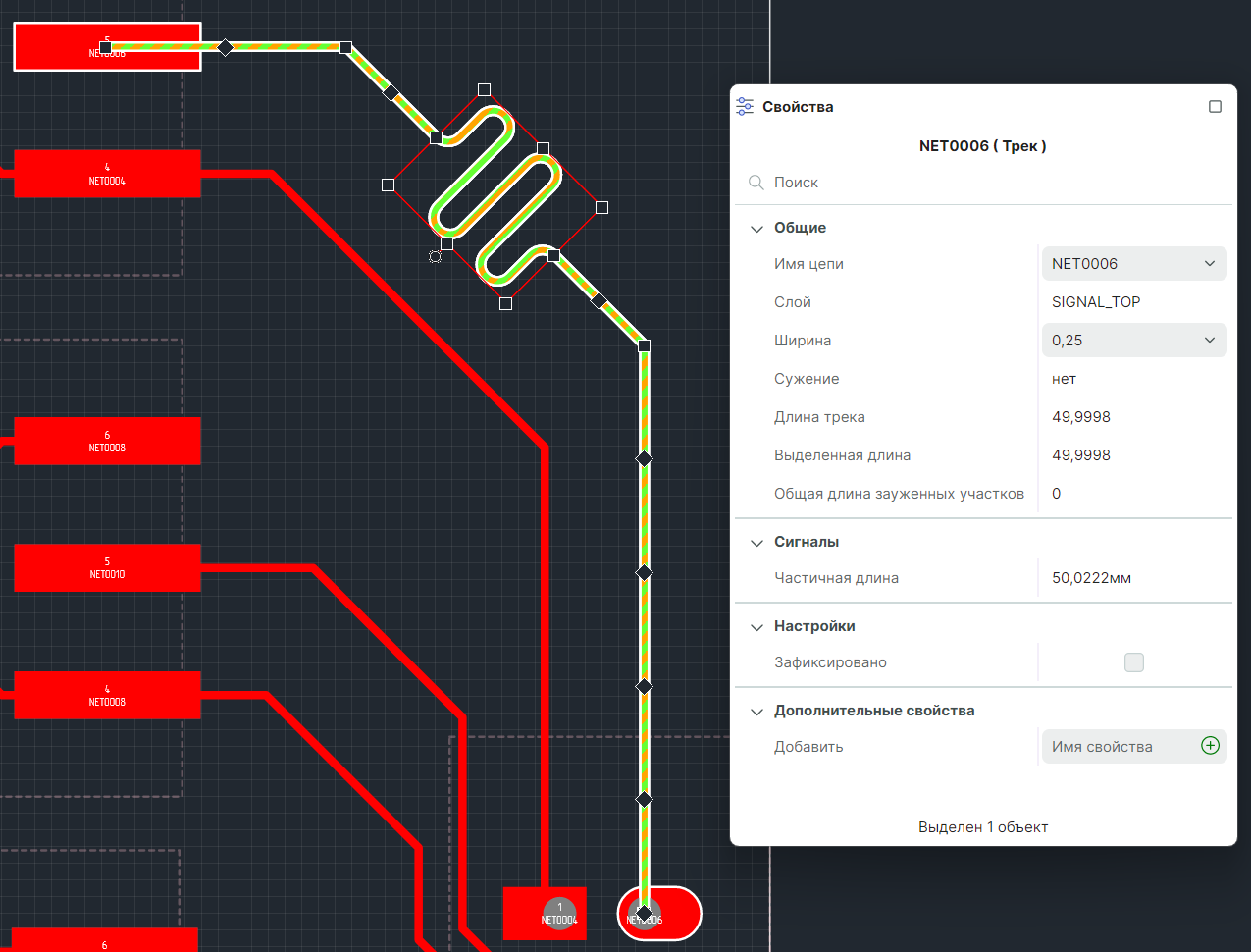

Рис. 2 Выравнивание задержки (длины) сигнала по заданному значению
