X-Y Масштабирование

Масштабирование слоёв происходит при помощи инструмента «X-Y Масштабирование». Вызов данного инструмента осуществляется из главного меню программы «Инструменты» → «Обработка» → «X-Y Масштабирование», см. Рис. 1.

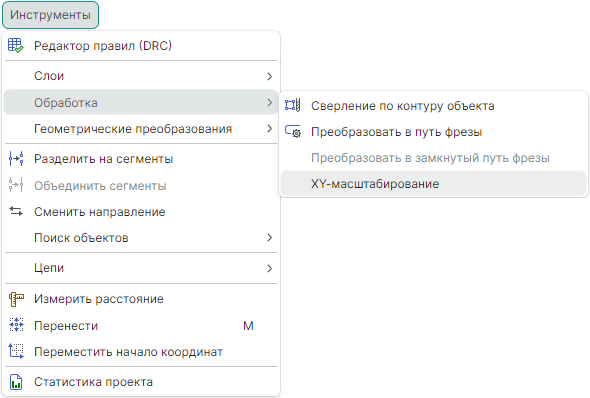

Рис. 1 Вызов инструмента «X-Y Масштабирование»

После вызова инструмента на экране отобразится окно с настройками «X-Y Масштабирование», см. Рис. 2.

Рис. 2 Окно «X-Y Масштабирование»

Описание настроек масштабирования слоя:
1. «Слой» – выбор слоя для масштабирования. По умолчанию выбран текущий слой редактора.
2. «Смещение начала координат»:

• «X» – ввод значения смещения начала координат по оси X;
• «Y» – ввод значения смещения начала координат по оси Y;
• «Рассчитать геометрический центр по слою» – включение данной настройки блокирует ручной ввод значений смещения начала координат. Значение геометрического центра рассчитывается исходя из положения объектов на слое (формируется охватывающий прямоугольник и вычисляются координаты его геометрического центра). Выбор слоя осуществляется из выпадающего списка.

3. «Коэффициенты»:

• «По оси X» – ввод значения коэффициента, на который будут умножены координаты объектов слоя (ось X);
• «По оси Y» – ввод значения коэффициента, на который будут умножены координаты объектов слоя (ось Y).

4. «Масштабирование»:

• «Флеши» – при включении данной настройки значение коэффициента, введенное в поле ниже, будет использовано для изменения свойства масштабирования для всех флешей выбранного слоя. Если настройка отключена, размер флешей не изменится.
• «Трейсы» – при включении данной настройки значение коэффициента введенное в поле ниже, будет использовано для изменения свойства масштабирования для всех трейсов выбранного слоя. Если настройка отключена, размер трейсов не изменится.
• «Коэффициент» – ввод значения коэффициента масштабирования выбранных объектов.

5. «Слой размещения» – выбор слоя размещения.
6. «Удалить объекты на слое» – при включении данной настройки объекты содержащиеся на слое размещения будут удалены.
