Волновое сопротивление¶
Значение волнового сопротивления для одиночного трека, сегмента или меандра трека определяется в калькуляторе импедансов на основе параметров стека платы (толщины проводников, диэлектрической проницаемости, выбранных опорных слоев) и ширины трека на плате.

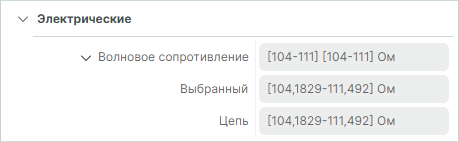

Значения волнового сопротивления (округленные и точные рассчитанные), отображаемые в панели «Свойства», будут представлены в виде диапазона от минимального до максимального значения в случае, если (Рис. 1):
- Выбраны треки, сегменты или меандры трека одной цепи с разными значениями ширины;
- Выбраны треки, сегменты или меандры трека различных цепей с разными значениями ширины.
