Индуктивность¶
Значение индуктивности (L) для одиночного трека, сегмента или меандра трека определяется как произведение погонной индуктивности и длины трека: L=Lp*Ltl, где:
- Lp – значение погонной индуктивности с учетом ширины трека на плате, рассчитанное в калькуляторе импедансов;
- Ltl – фактическая длина трека (сегмента) на плате.

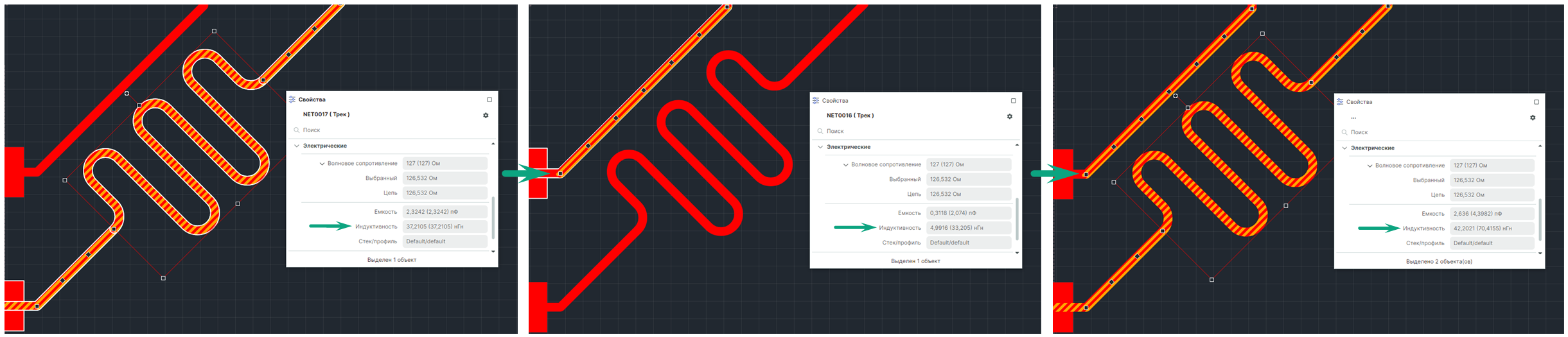

Значения индуктивности, отображаемые в панели «Свойства», представляют собой сумму индуктивностей всех выбранных элементов: треков, сегментов и меандров треков одинаковой или разной ширины, принадлежащих одной или разным цепям, см. Рис. 1.
