Индуктивность¶
Общее значение индуктивности всей дифференциальной пары представляет собой сумму индуктивностей на всех сегментах диффпары: L=L1+L2+...+LN.
Индуктивность на «расстегнутых» участках рассчитывается как суммарная индуктивность двух одиночных треков, а именно, как сумма произведений погонной индуктивности и длин для прямого и инверсного треков: L1=Lp(+)Ltl(+)+Lp(-)Ltl(-), где:
- Lp(+/-) – значение погонной индуктивности с учетом ширины треков на «расстегнутом» участке, рассчитанное в калькуляторе импедансов для одиночной линии;
- Ltl(+/-) – фактическая длина треков на «расстегнутом» участке.
Индуктивность на «застегнутых» участках рассчитывается как произведение погонной индуктивности диффпары и средней длины треков: L2=Lp*(Ltl(+)+Ltl(-))/2, где:
- Lp – значение погонной индуктивности с учетом ширины треков и зазора диффпары на «застегнутом» участке, рассчитанное в калькуляторе импедансов для дифференциальной пары;
- Ltl(+/-) – фактическая длина треков на «застегнутом» участке.

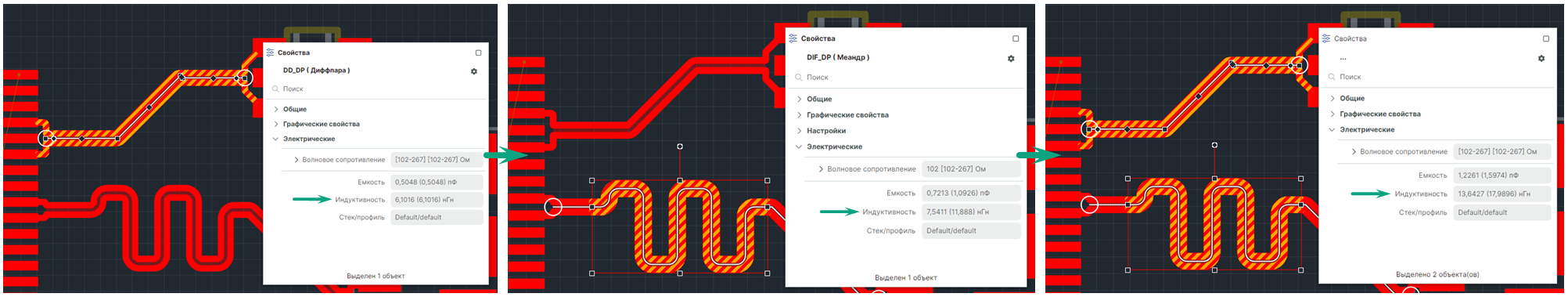

Значения индуктивности, отображаемые в панели «Свойства», представляют собой сумму индуктивностей всех выбранных элементов: диффпар, сегментов и меандров диффпар одинаковой или разной ширины, принадлежащих одной или разным цепям, см. Рис. 1.
