Загрузка файла электроконтроля (IPC-D-356A)

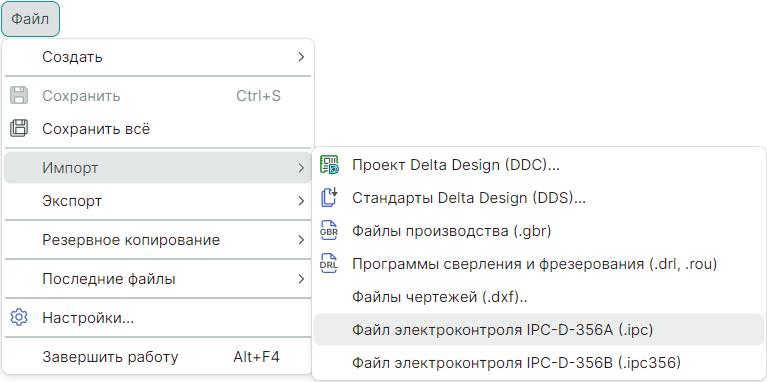

Для загрузки в проект производственных файлов в формате IPC-D-356A в главном меню программы последовательно выберите «Файл» → «Импорт» → «Файл IPC-D-356A (.ipc)», см. Рис. 1.

Рис. 1 Переход к выбору файла для загрузки

Примечание! Если в проект уже загружен список внешних цепей, то импорт файлов электроконтроля будет недоступен. Удаление списка внешних цепей осуществляется через контекстное меню узла «Внешние цепи» в панели «Менеджер проекта» на вкладке «Цепи».

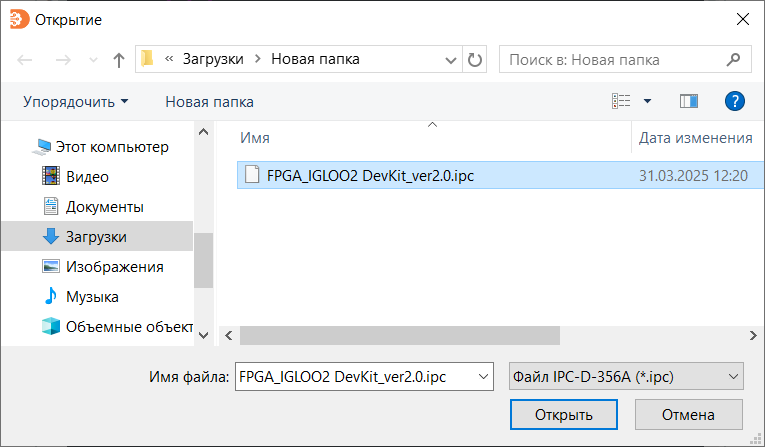

В отобразившемся стандартном диалоговом окне проводника выберите необходимый файл и нажмите «Открыть», см. Рис. 2.

Рис. 2 Выбор файла

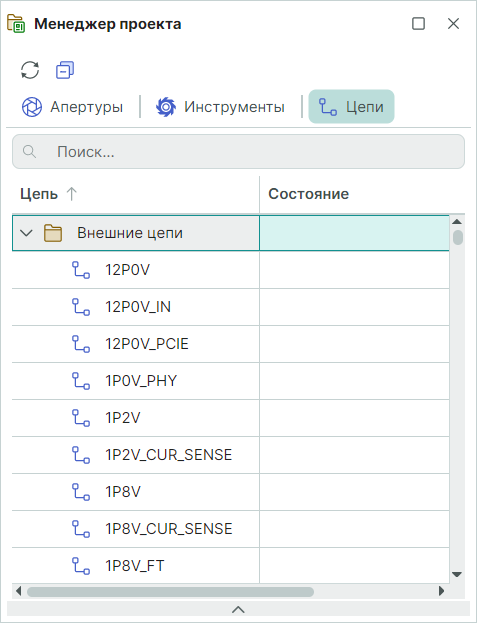

После открытия файла список загруженных цепей отобразится в панели «Менеджер проекта» на вкладке «Цепи» в узле «Внешние цепи», см. Рис. 3.

Рис. 3 Отображение загруженного списка цепей

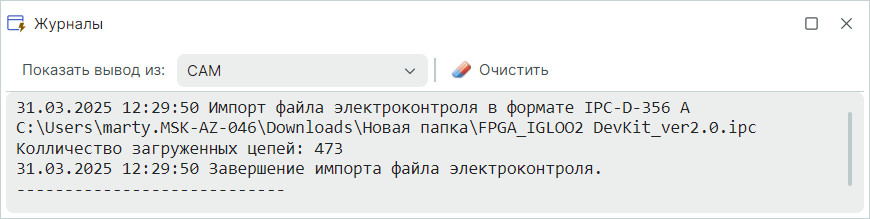

Информация о загруженном файле и количестве загруженных цепей отобразится в панели «Журналы», см. Рис. 4.

Рис. 4 Отображение информации о загруженном файле
