Загрузка Gerber файлов

Для загрузки в проект производственных файлов в формате Gerber в главном меню программы последовательно выберите «Файл» → «Импорт» → «Файлы производства (.gbr)», см. Рис. 1

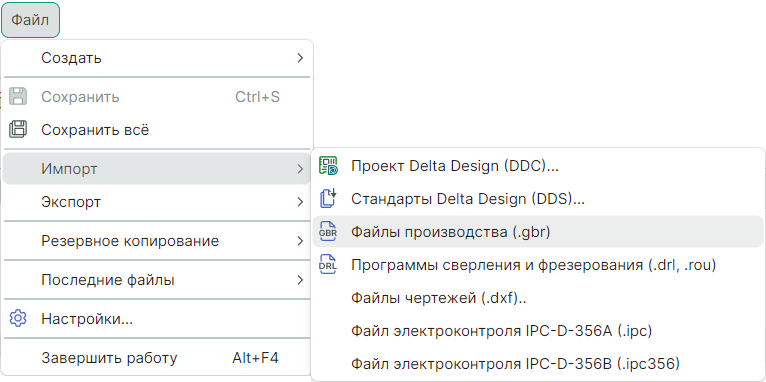

Рис. 1 Переход к загрузке файлов

В отобразившемся стандартном диалоговом окне проводника выберите необходимые файлы и нажмите «Открыть», см. Рис. 2.

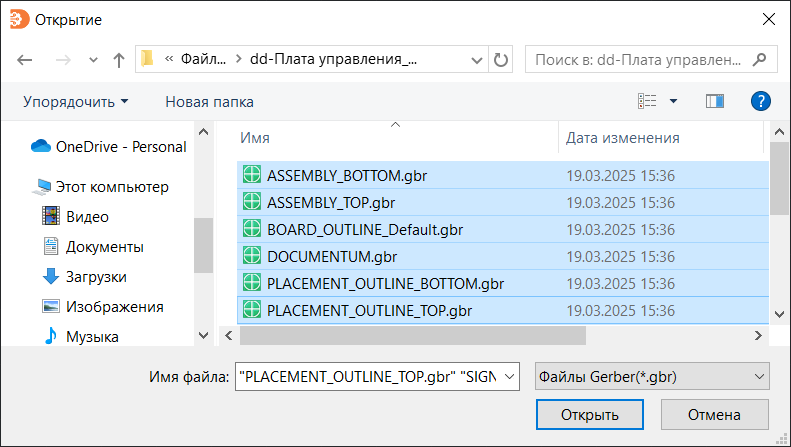

Рис. 2 Выбор файлов

При загрузке файлов большого размера на экране отобразится окно «Добавление файлов производства», см. Рис. 3.

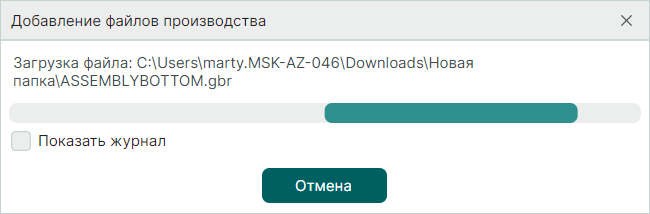

Рис. 3 Добавление файлов

Для просмотра процедуры выполнения загрузки файлов установите флаг «Показать журнал», см. Рис. 4.

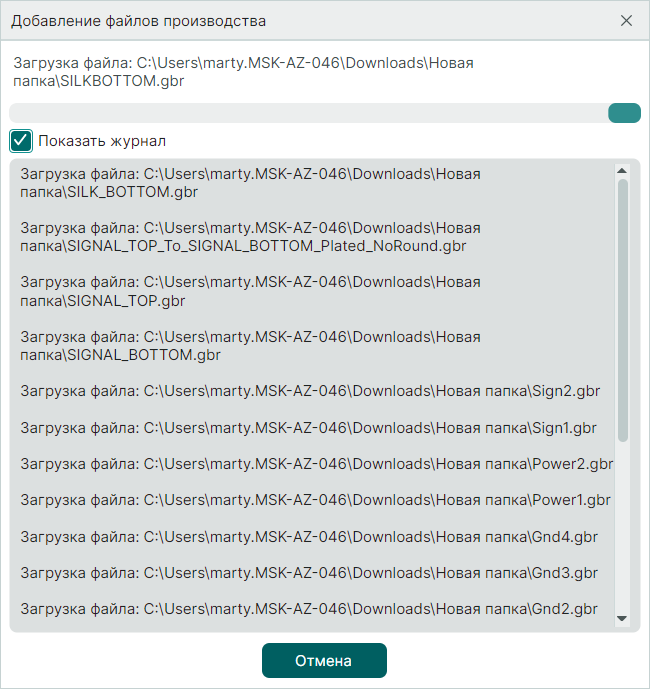

Рис. 4 Журнал добавления файлов

После загрузки файлов в панели «Слои» отобразятся новые слои, каждый из которых соответствует загруженному Gerber файлу, см. Рис. 5.

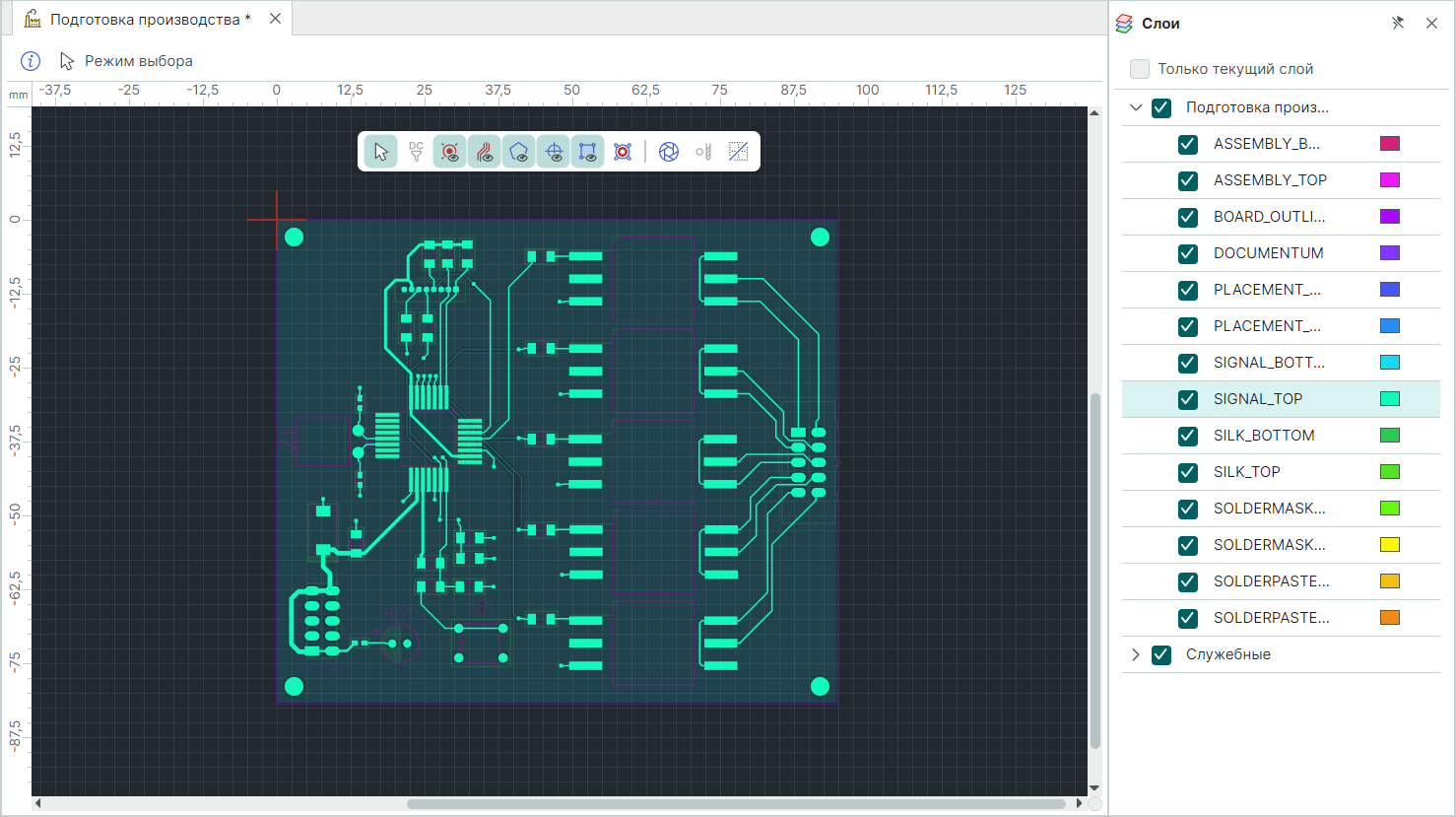

Рис. 5 Отображение загруженных gerber файлов в проекте
