Загрузка программ сверления и фрезерования¶

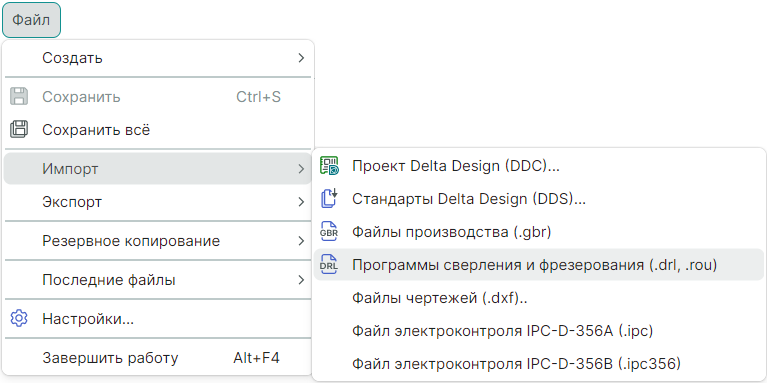

Для загрузки в проект производственных файлов в формате Excellon в главном меню программы последовательно выберите «Файл» → «Импорт» → «Программы сверления и фрезерования (.drl, .rou)», см. Рис. 1.
В отобразившемся стандартном диалоговом окне проводника выберите необходимые файлы и нажмите «Открыть», см. Рис. 2.

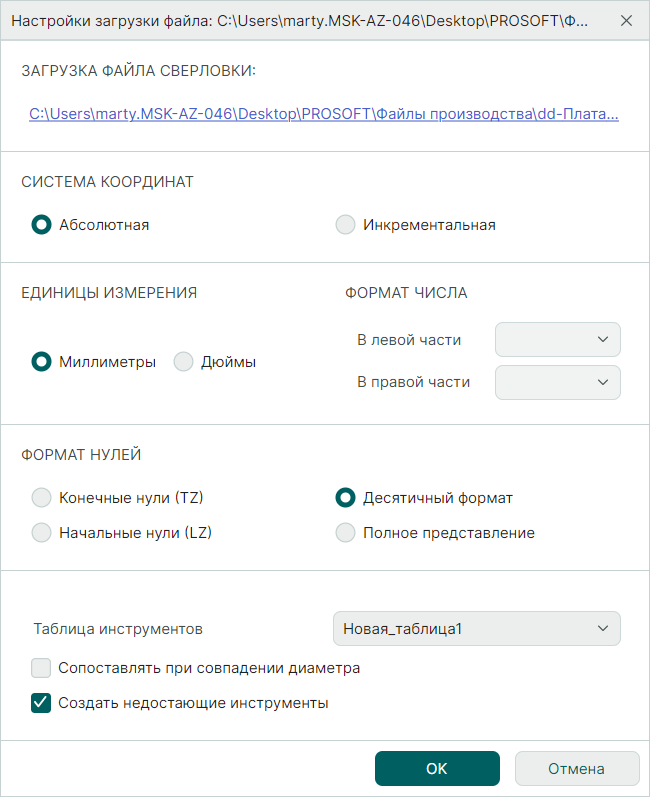

На экране отобразится окно «Настройки загрузки файла», см. Рис. 3.
В данном окне выберите настройки для загружаемого файла сверловки и нажмите кнопку «ОК».
Доступные настройки для загружаемого файла:
1. «Система координат»:
- «Абсолютная» – каждая координата определяет новое местоположение относительно (0,0);
- «Инкрементальная» – каждая координата описывает смещение от предыдущей координаты.
- «Единицы измерения»: миллиметры или дюймы.
- «Формат числа»:
- «В левой части» – определяет количество цифр до десятичной точки. Данная настройка неактивна, если выбран «Десятичный формат».
- «В правой части» – определяет количество цифр после десятичной точки. Данная настройка неактивна, если выбран «Десятичный формат».
- «Формат нулей»:
- «Конечные нули (TZ)» – сохраняет конечные нули;
- «Начальные нули (LZ)» – сохраняет начальные нули;
- «Десятичный формат» – десятичное представление числа (без нулей);
- «Полное представление» – полное представление числа без десятичной точки.
- «Таблица инструментов» – выбор создания и ввод названия таблицы инструментов;
- «Сопоставлять при совпадении диаметра» – выбор сопоставления инструментов при совпадении диаметров;
- «Создать недостающие инструменты» – выбор автоматического создания отсутствующих инструментов.

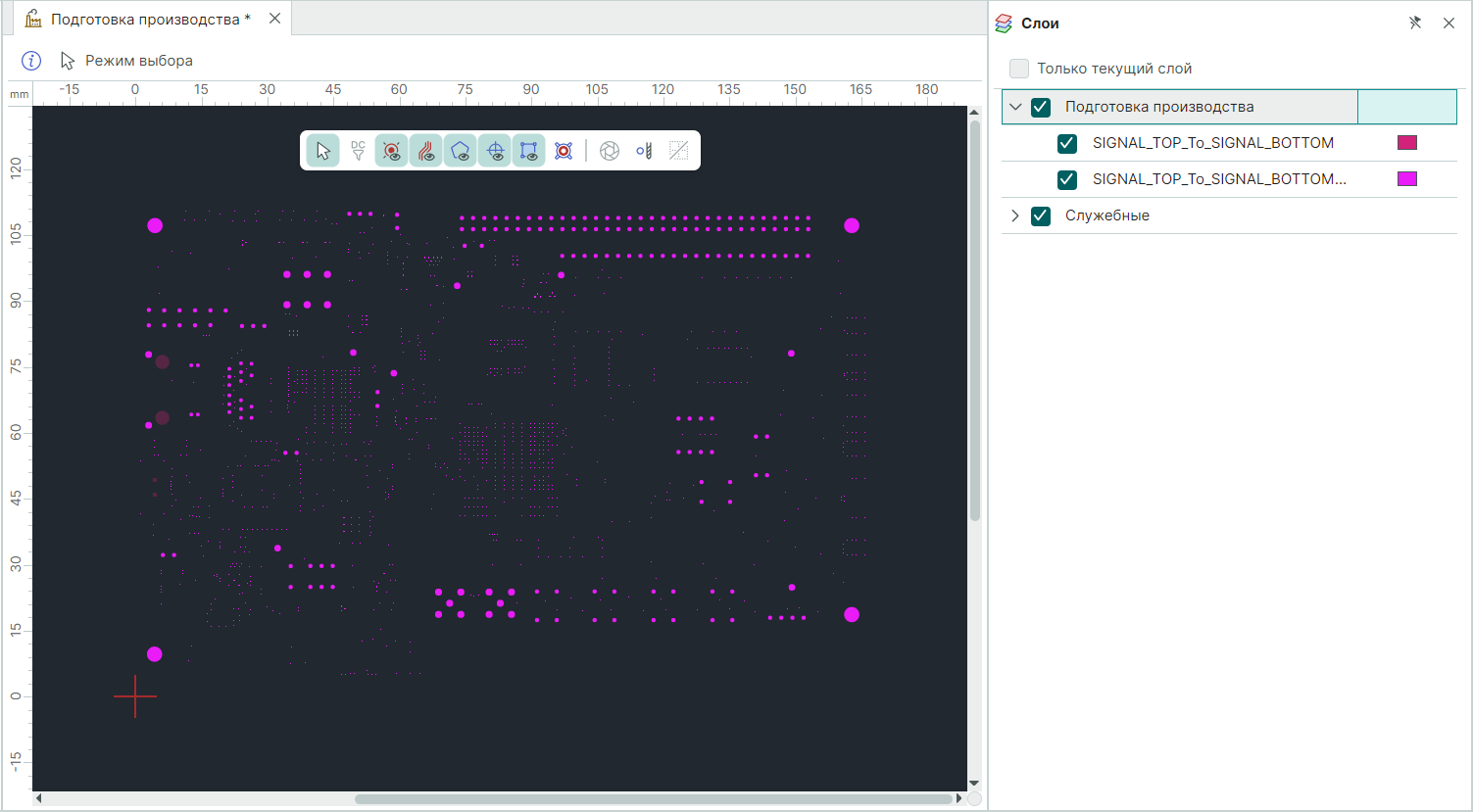

После открытия файлов в панели «Слои» отобразятся новые слои, каждый из которых соответствует загруженному файлу, см. Рис. 4.
