Заполнение столбцов в графе «Литера»

В графе «Литера» указывается реквизит конструкторского документа (КД) или комплекта КД на изделие, соответствующий стадии его разработки (графа состоит из трех клеток, заполнение клеток осуществляется последовательно, начиная с крайней левой), в соответствии с ГОСТ 2.104-2006 «ЕСКД. Основные надписи».
Особенностью в системе является заполнение графы «Литера». Для правильного визуального отображения заполнение клеток в графе «Литера» требует определенных правил ввода данных в системе.
Для ввода данных в графе «Литера»:
1. Откройте панель «Свойства» для листа схемы.
2. В поле «Литера» раздела «Проект», через запятую, введите необходимые значения.

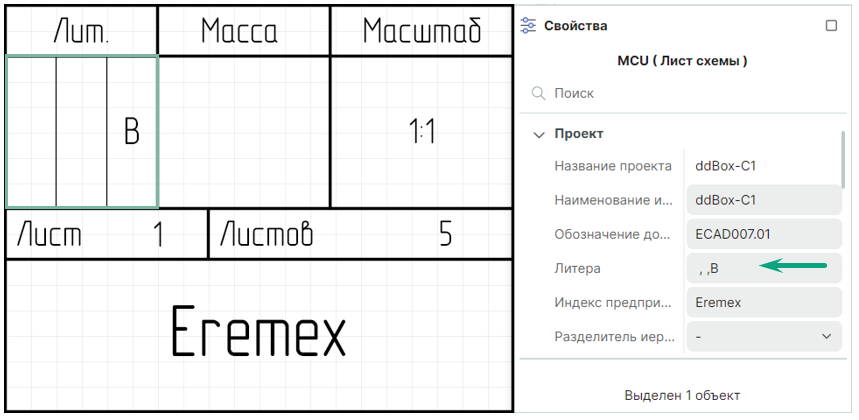

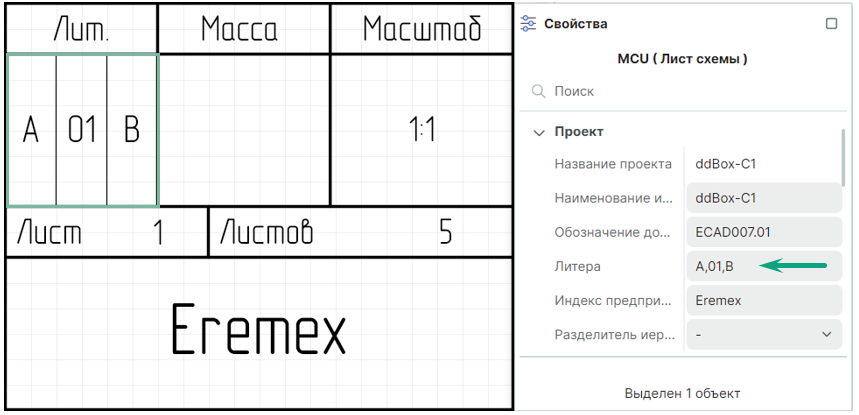

Важно! Запятая в поле «Литера» окна «Свойства» листа схемы проекта обозначает раздел столбцов в графе «Литера» на штампе листа, т.е. если в данной строке значения не разделены запятой, то весть текст в штампе будет в первом столбце. Пробел до или после запятой говорит об отсутствии значений относительно каждого столбца.Пример 1. Пример 2.
