Запрет размещения монтажных отверстий и компонентов¶
При создании запрета для размещения монтажных отверстий и компонентов указываются типы объектов, запрещенных для размещения в данном регионе.
Чтобы указать типы объектов, запрещенных для размещения в регионе:
1. Выберите регион;

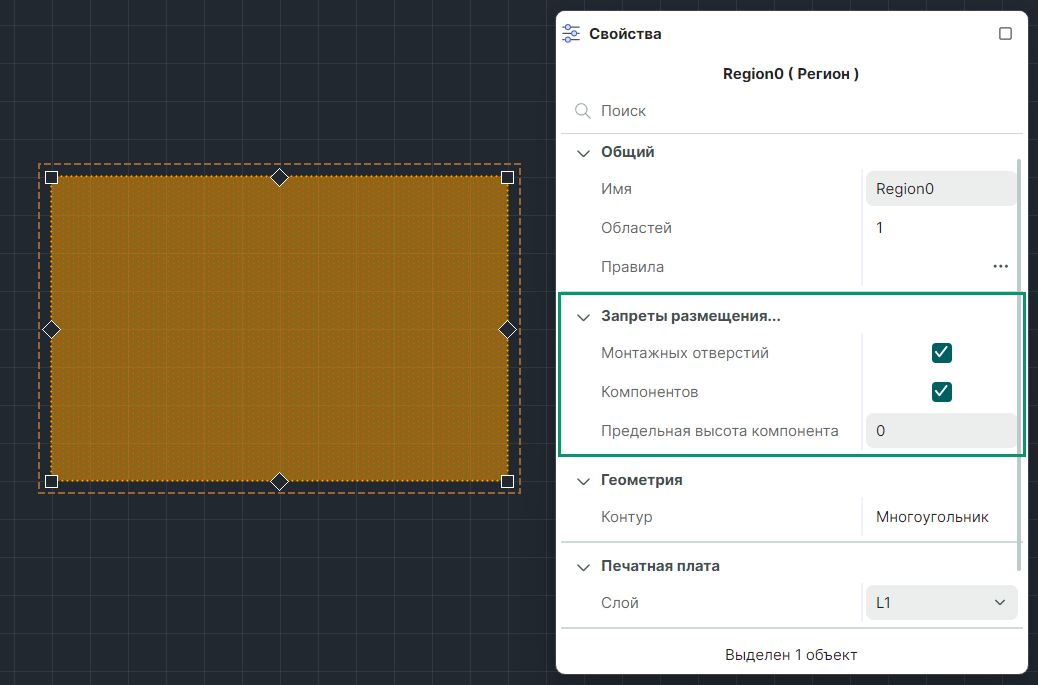

2. Отметьте в панели «Свойства» → «Запреты размещения...» флагом чек-боксы типов объектов, для которых в регионе будет установлен запрет на размещение, см. Рис. 1.
Запрет на размещение компонентов в регионе может распространяться не на все компоненты, а только на те, высота которых превышает заданное значение.
Чтобы установить предельное значение допустимой высоты компонентов размещаемых в регионе:
1. Выберите регион, в котором установлен запрет на размещение компонентов;

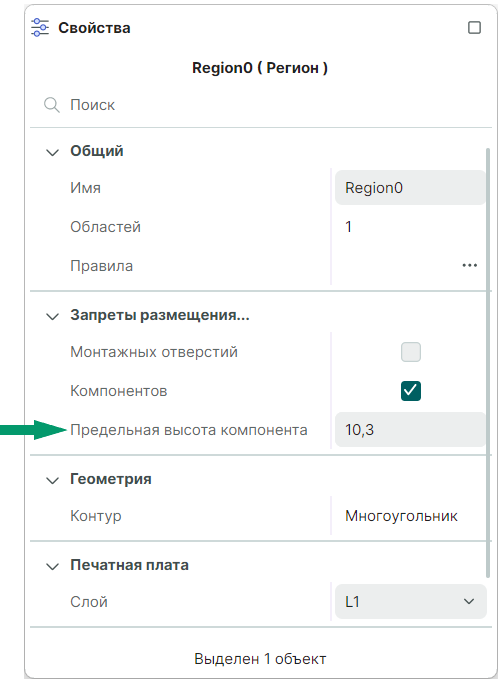

2. Задайте требуемое значение высоты в текстовом поле «Свойства» → «Запреты размещения...» → «Предельная высота компонента», см. Рис. 2. Значение устанавливается в тех единицах измерения, которые используются в данном проекте.
