Завершение трека вне проводящего рисунка¶
В процессе разработки печатной платы трек может завершаться вне других элементов проводящего рисунка.
В дальнейшем, при проверке платы, такое завершение будет являться ошибкой. Тем не менее, на промежуточных этапах разработки такое завершение трека допустимо.

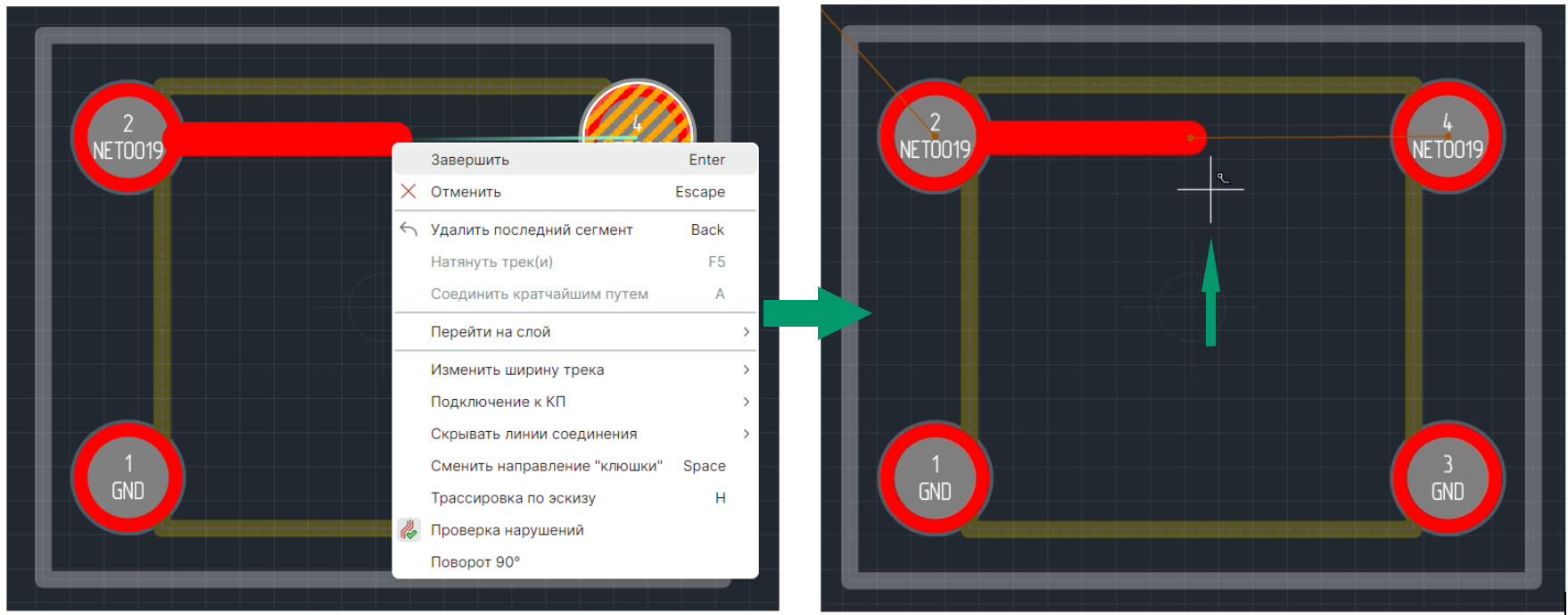

Для завершения размещения трека вне другого элемента проводящего рисунка необходимо выполнить команду «Завершить», которая доступна в контекстном меню, или воспользоваться горячей клавишей «Ввод» («Enter»), см. Рис. 1.
После выполнения команды «Завершить» зафиксированные сегменты трека будут размещены, а инструмент «Разместить трек» будет готов для размещения нового трека.
