Зависимости

В системе Delta Design объекты, находящиеся в одной и той же библиотеке, взаимосвязаны.
Контактные площадки используются для формирования посадочных мест, посадочные места, в свою очередь, являются составной частью компонентов.
В системе Delta Design подобные взаимосвязи называются зависимости.
Для отслеживания зависимостей в системе Delta Design реализован специализированный менеджер.
Зависимости объектов библиотеки могут обладать сложной структурой.
Примером сложной зависимости может выступить контактная площадка, которая использована для создания нескольких посадочных мест, которые, в свою очередь, использованы в нескольких компонентах.
Отображение всех зависимостей элемента осуществляется с помощью менеджера зависимостей.
Для просмотра зависимостей объекта:
1. Выберите в иерархии библиотеки объект, зависимости которого необходимо отобразить.
2. Из контекстного меню выберите пункт «Зависимости», см. Рис. 1.

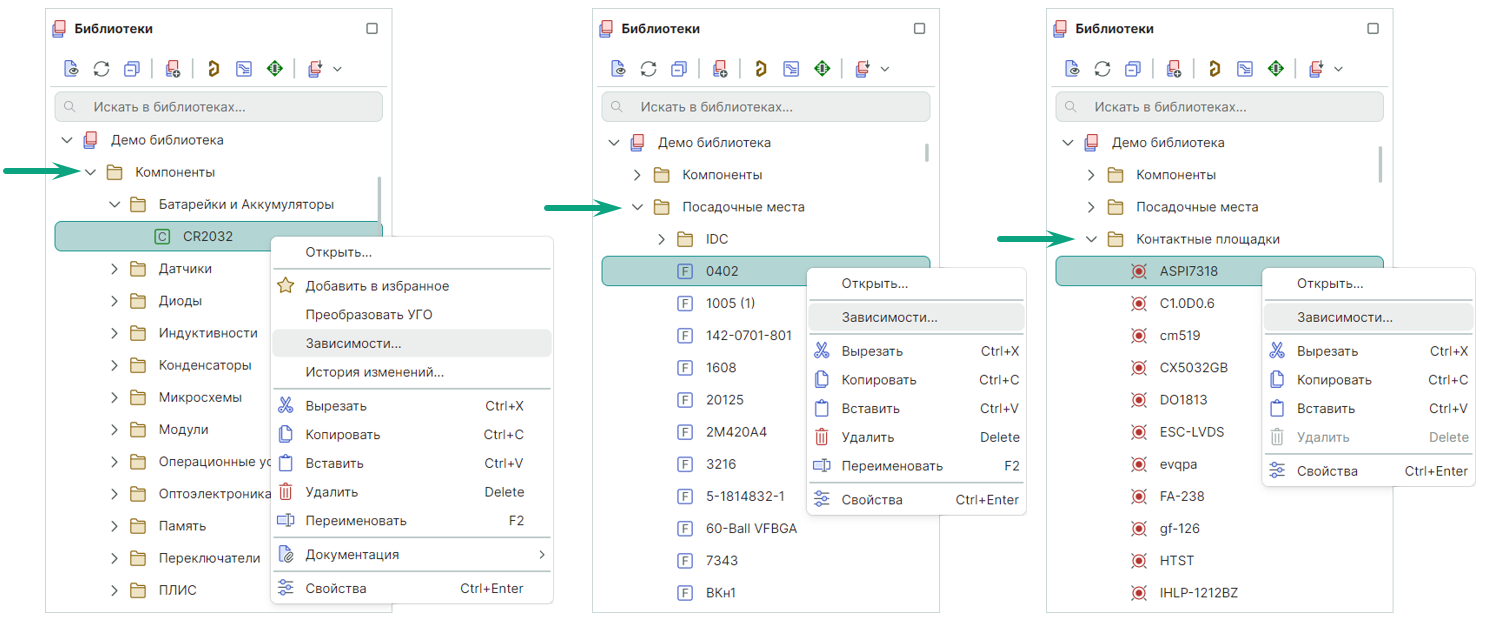

Рис. 1 Вызов менеджера зависимостей

3. Отображается окно «Зависимости», в котором представлены все субъекты библиотеки, связанные с выбранным объектом, см. Рис. 2 .

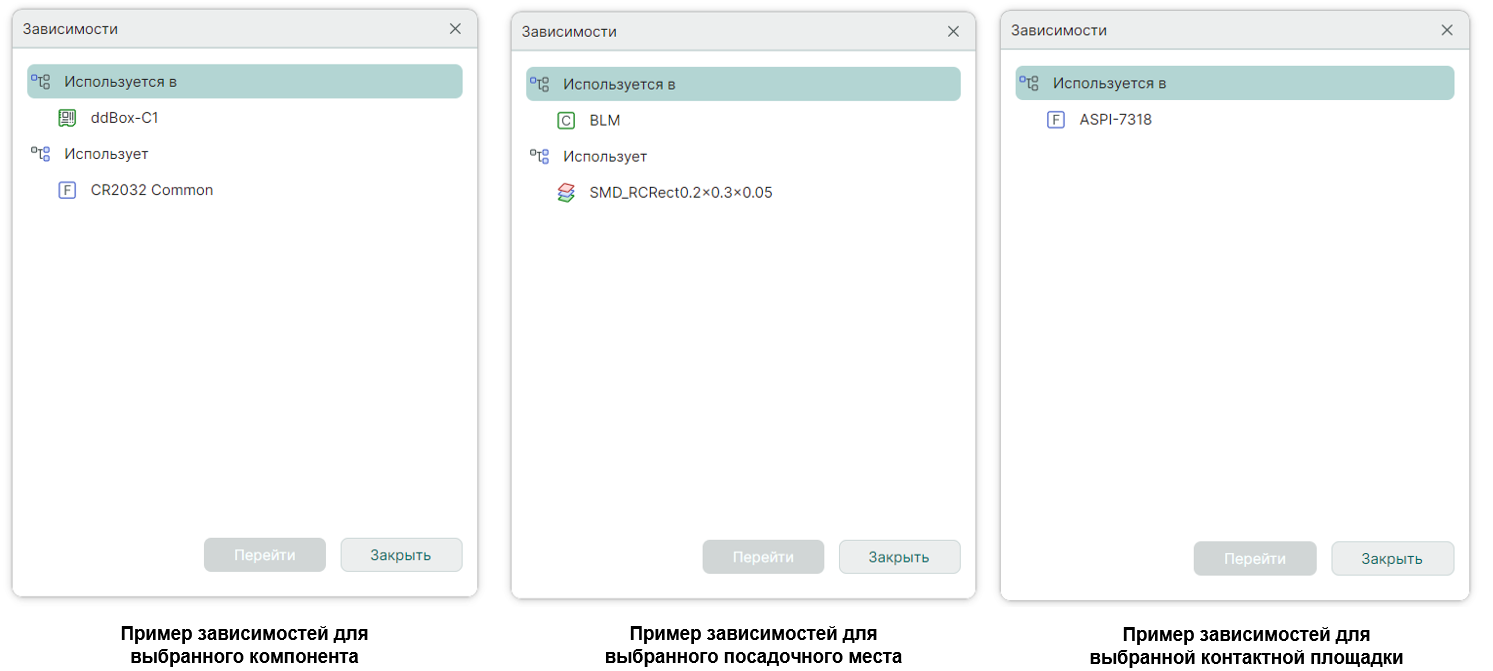

Рис. 2 Зависимости выбранного объекта

При выборе субъекта из списка зависимостей можно перейти на сам субъект в иерархии библиотеки, нажав кнопку «Перейти».
