Значение атрибута (характеристики) компонента

В качестве графической маркировки на посадочное место может быть добавлено значение какого-либо атрибута компонента.
Так как на этапе создания посадочного места еще не известно, в каком именно компоненте оно будет использовано, то для размещения доступен любой атрибут любого семейства.
Атрибуты компонента будут заполнены после сопоставления посадочного места и компонента. Если в сопоставленном компоненте отсутствует размещенный атрибут, то при использовании посадочного места в данном компоненте он не будет отображаться.

Пример! В посадочном месте указывается атрибут «Частота», который актуален для кварцевых генераторов. Если это посадочное место будет использовано для резистора, у которого данный параметр отсутствует, то данный атрибут не будет отображаться.

Атрибут семейства может быть размещен на слоях классов «Шелкография», «Сборочные» или «Документирующие».
Для размещения атрибута семейства на посадочном месте:
1. Выберите текущим один из слоев классов «SILK» («Шелкография»), «ASSEMBLY» («Сборочные») или «DOCUMENTUM» («Документирующие»), на котором необходимо разместить атрибут. Если данные слои не отображается в выпадающем списке «Слои», то нужно активировать их в функциональной панели «Слои», см. Рис. 1.

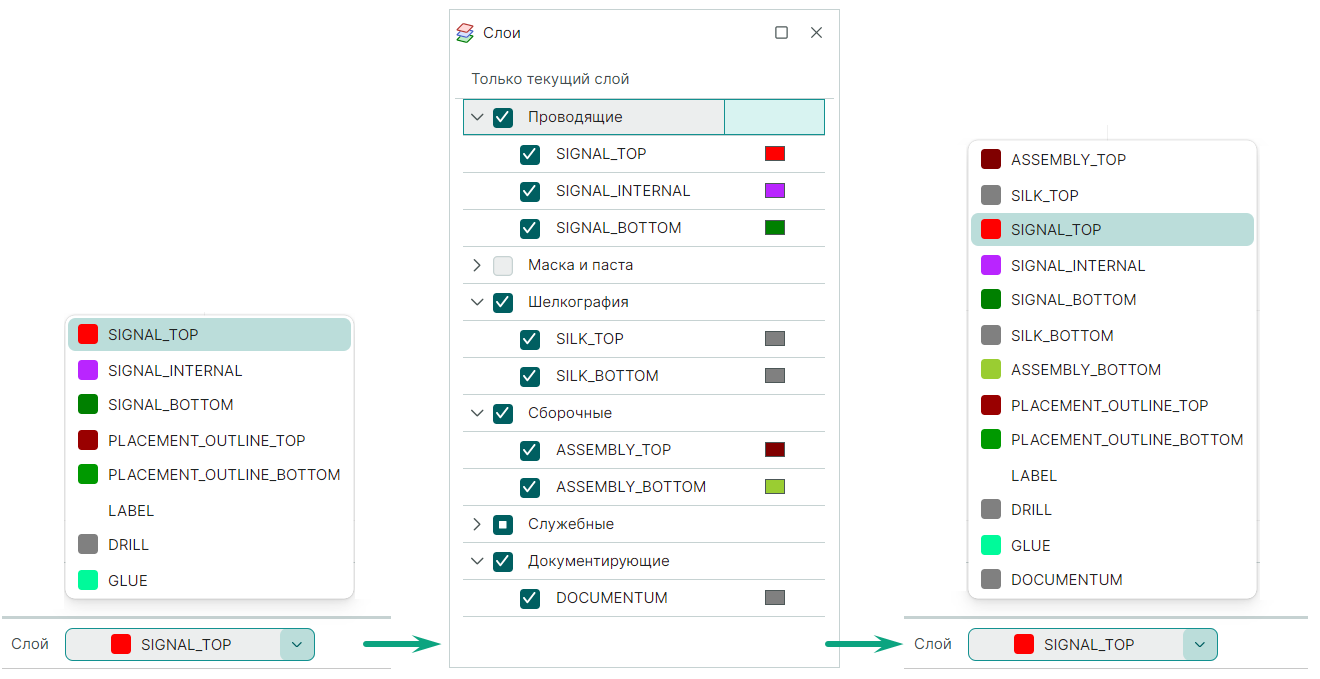

Рис. 1 Активация слоя

2. Вызовите инструмент «Разместить атрибут семейства», расположенный:

• на панели инструментов редактора;
• на панели инструментов «Плата»;
• в главном меню «Разместить»;
• в контекстном меню «Инструменты».

3. Выберите необходимые параметры атрибута на панели «Свойства», см. Рис. 2.

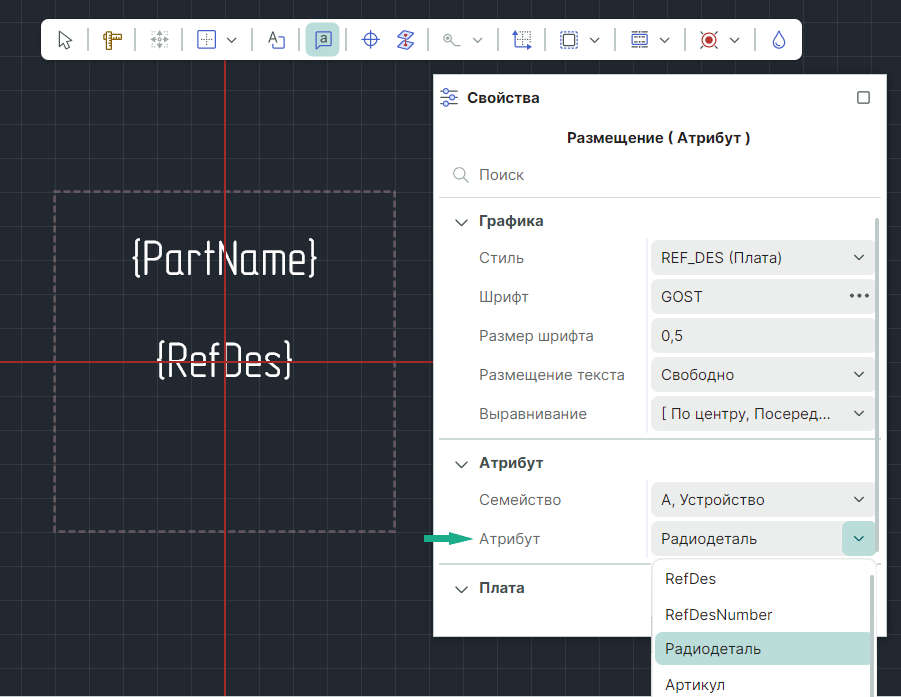

Рис. 2 Выбор атрибута семейства при размещении

По умолчанию создается атрибут позиционного обозначения ({RefDes}) и семейства «А, Устройство» .
С помощью выпадающего списка «Свойства» → «Атрибут» → «Семейство» выберите необходимое семейство. От выбранного семейства будет зависеть набор доступных атрибутов.
С помощью выпадающего списка «Свойства» → «Атрибут» → «Атрибут» выберите необходимый атрибут.
С помощью выпадающего списка «Свойства» → «Плата» → «Слой» выберите другой допустимый слой при необходимости.

Важно! Если на посадочном месте будут размещены атрибуты, отсутствующие у компонента, которому назначено данное посадочное место, они будут отображены, но не заполнены, Рис. 3.

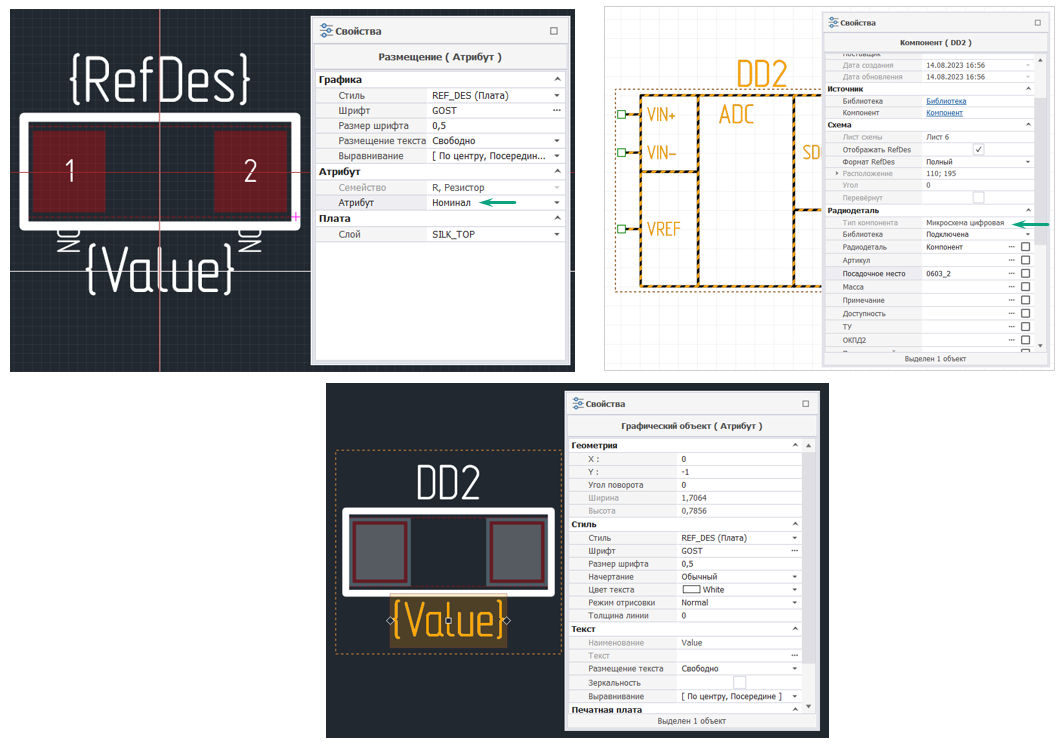

Рис. 3 Результат назначения атрибутов разных семейств в посадочном месте и в компоненте

Атрибут будет отображен как незаданное значение (в фигурных скобках) при размещении посадочного места.

Примечание! Размещаемый атрибут семейства является текстовым полем, поэтому он обладает всеми свойствами текстового поля. Кроме того, в состав свойств атрибута входит список слоев, доступных для размещения атрибута, который отображается в выпадающем списке «Свойства» → «Печатная плата» → «Слой».

4. Выберите место размещаемого атрибута и нажмите левую кнопку мыши. Пример текста атрибута отображается в виде названия атрибута. При перемещении курсора по рабочей области в строке состояния указываются координаты точки размещения атрибута.
5. При выделении размещенного атрибута семейства в функциональной панели «Свойства» отображаются свойства выделенного атрибута, см. Рис. 4.

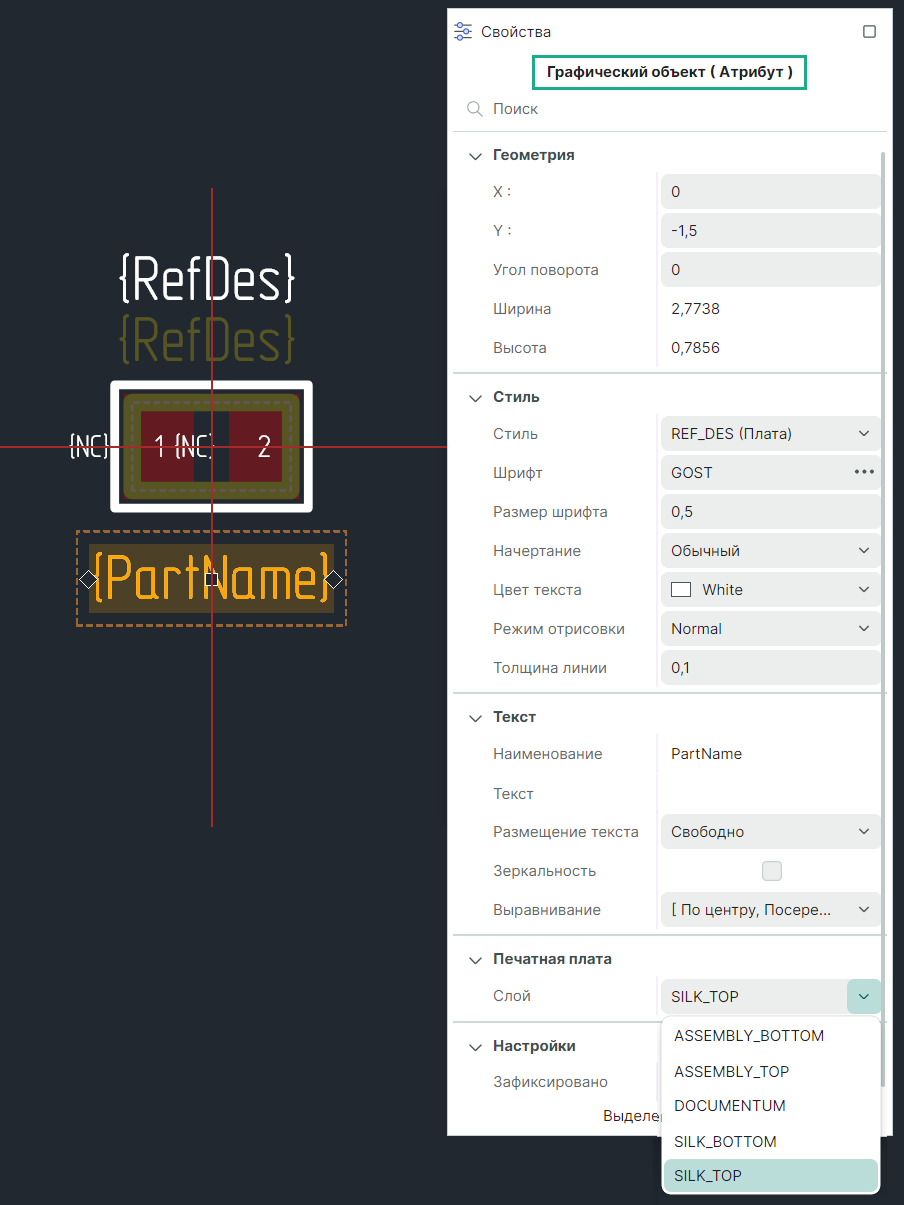

Рис. 4 Свойства размещенного атрибута семейства

Группа «Геометрия» – определяются геометрические параметры объекта.
Группа «Стиль» – определяются параметры стиля отображения текста.
Группа «Текст» – определяются параметры отображения текста.
Группа «Печатная плата» – определяется слой для размещения атрибута семейства.
Группа «Настройки» – определяется возможность фиксации объекта.
Дальнейшее размещение атрибута семейства выполняется аналогично размещению контактной площадки.

Примечание! Атрибут семейства является дополнительной информацией, ее наличие на посадочном месте не обязательно.
