Зона атрибутов¶
На схеме УГО могут быть добавлены дополнительные данные о компоненте (номинал, рабочее напряжение и т.д.).
Перечень дополнительных данных зависит от семейства компонента.
В типовых УГО могут отображаться только общие атрибуты, которые присутствуют всех семействах.
Детальная настройка отображения атрибутов производится для УГО, добавленного в описание компонента.
Атрибут УГО на схеме обладает собственными свойствами как отдельный объект.

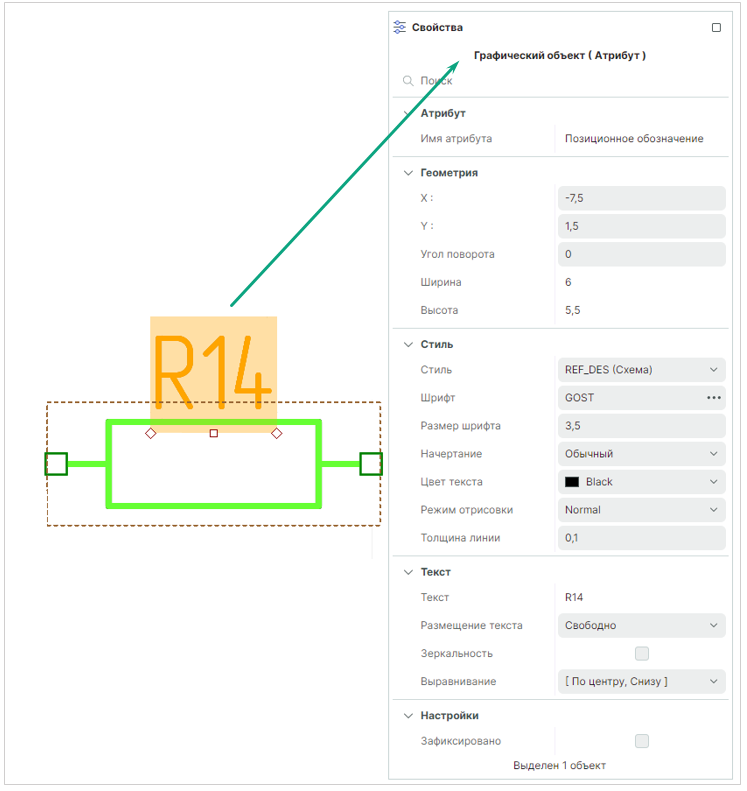

Свойства выделенного атрибута отображаются на функциональной панели «Свойства», см. Рис. 1.
Группа «Атрибут»:
- «Имя атрибута» – отображается имя выделенного атрибута.
Группа «Геометрия»:
- «X» – отображается координата расположения графического обозначения атрибута на схеме по оси X относительно начала координат текущего УГО компонента;
- «Y» – отображается координата расположения графического обозначения атрибута на схеме по оси Y относительно начала координат текущего УГО компонента;
- «Угол поворота» – отображается угол поворота графического обозначения атрибута на схеме;
- «Ширина» – отображается значение ширины графического обозначения атрибута в текущих единицах измерения;
- «Высота» – отображается значение высоты графического обозначения атрибута в текущих единицах измерения.
Группа «Стиль» – характеристики стиля графического отображения выделенного атрибута на схеме УГО.
Группа «Текст» – характеристики способа отображения выделенного атрибута на схеме УГО.
Группа «Настройки»:
- «Зафиксировано» – при установке флага в чек-бокс перемещение текущего атрибута заблокировано.
