Цепь на схеме¶
В Delta Design цепи на схеме могут иметь сложную структуру. Одной цепи может принадлежать несколько фрагментов, графически не связанных. Принадлежность фрагмента цепи определяется его именем.
Для работы с цепями принята следующая терминология:
- Цепь – вся цепь целиком, включающая все фрагменты, для которых задано одно имя;
- Фрагмент цепи – часть цепи, представленная одной компонентой связности;

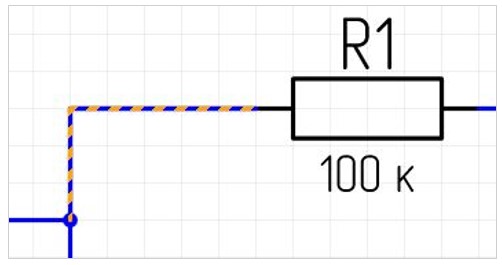

- Проводник – участок цепи между парой точек. Проводник обычно проложен между выводами УГО и/или точками соединений, см. Рис. 1;

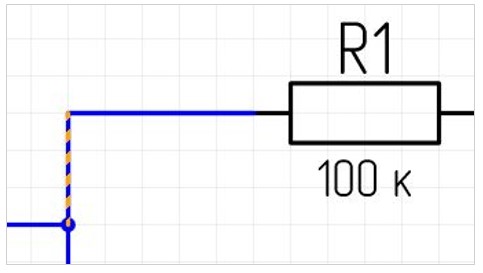

- Сегмент проводника – прямой отрезок линии электрической связи, см. Рис. 2.

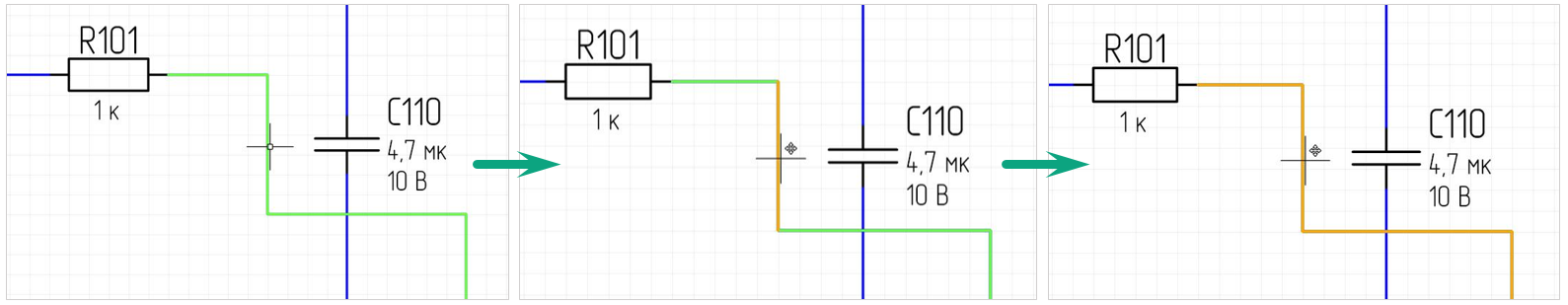

При клике на участке проводника будет выделен сегмент, находящийся под курсором, см. Рис. 3. Для выбора всего проводника нажмите клавишу «Пробел» («Space») при выделенном сегменте проводника.
Примечание! Выбор проводника при повторном клике на сегменте осуществляется в том случае, если включена функция «Выбор контейнера при клике в выбранный объект». Включение данной функции осуществляется в панели управления «Панель управления» → «Редактор схемы» → «Графика». Подробное описание настроек представлено в Руководстве пользователя Интерфейс и общие механизмы системы.
Удаление сегмента проводника

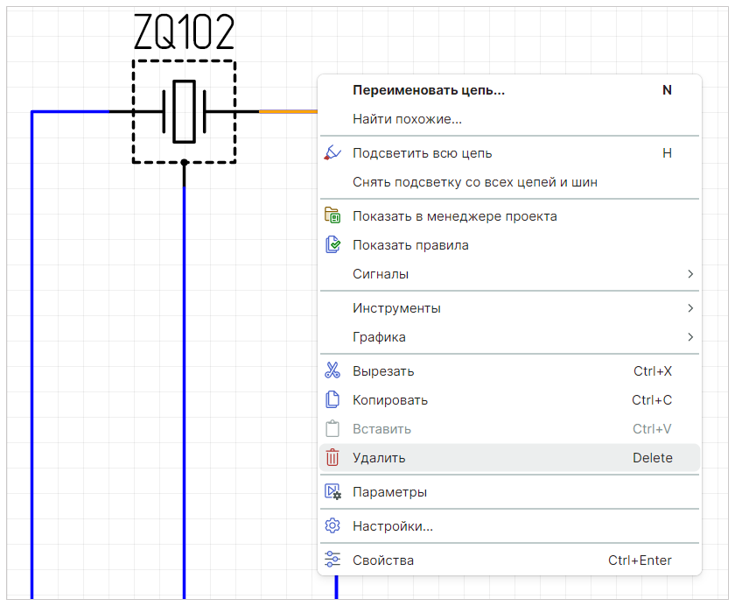

Для удаления сегмента проводника выделите его и нажмите клавишу «Delete» или вызовите контекстное меню и выберите пункт «Удалить», см. Рис. 4.
Примечание! Описание процедуры редактирования незавершенных цепей представлено в разделе Незавершенные цепи.
Удаление всего проводника
Для удаления всех сегментов проводника выделите сегмент, нажмите клавишу «Пробел» («Space»), вызовите контекстное меню и выберите пункт «Удалить» или нажмите клавишу «Delete».
Перемещение сегмента проводника

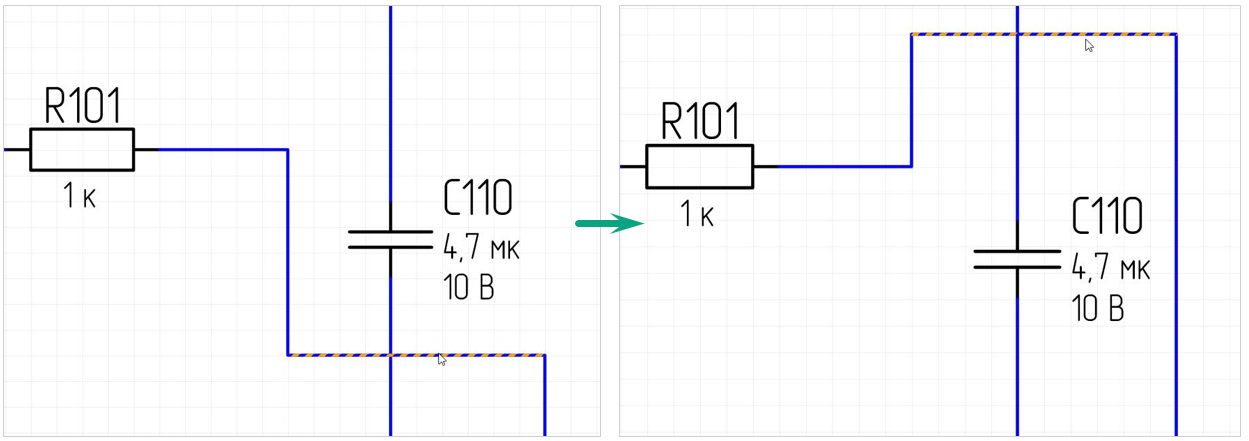

Для перемещения сегмента проводника выделите сегмент, с зажатой кнопкой мыши переместите его в новую позицию и зафиксируйте новое положение сегмента, отпустив кнопку мыши, см. Рис. 5. Если для перемещения сегмента недостаточно ресурсов, он останется на прежнем месте.
