Незавершенные цепи¶
При размещении цепи на схеме она может заканчиваться в свободном пространстве листа. Такая цепь будет незавершенной. Чтобы разместить окончание цепи в свободном пространстве, нужно нажать клавишу «Ввод» («Enter») или воспользоваться пунктом «Завершить» контекстного меню.
Окончание незавершенной цепи в свободном пространстве схемы обозначается символом
, см. Рис. 1. Зеленый квадрат указывает, что данная точка доступна для электрического подключения (подключения к этой точке новой цепи или компонента).

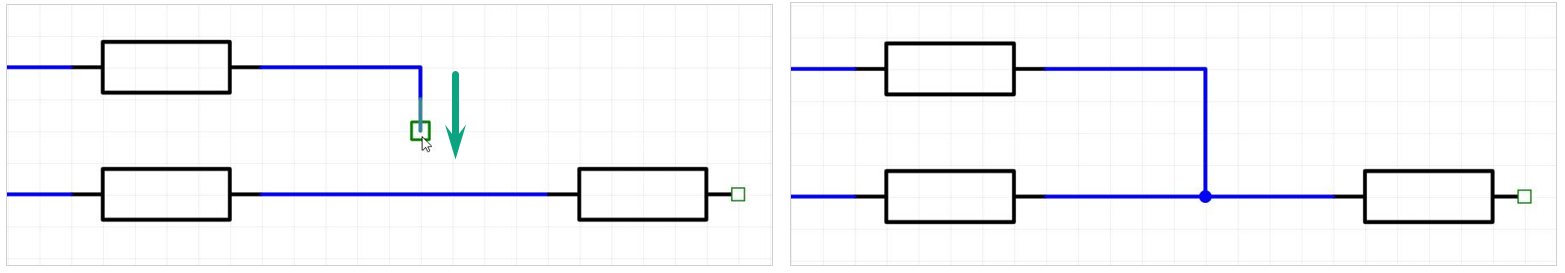

Свободное окончание цепи можно перемещать по схеме. При этом свободный конец цепи может быть подключен к другой цепи (см. Рис. 2) или к выводу компонента (см. раздел Размещение радиодетали на существующую цепь).
