Дифференциальные пары¶
Дифференциальный сигнал — способ электрической передачи информации с помощью двух противофазных сигналов. В системе Delta Design дифференциальная пара обозначается как «диффпара» и задается парой цепей, имена которых различаются суффиксами. Обычно это «-» и «+» или «N» и «P», но допускаются и другие варианты пар суффиксов, настраиваемые пользователем.
Для создания из двух цепей диффпары:
1. Выделите на электрической схеме проекта первую из двух цепей и вызовите контекстное меню.

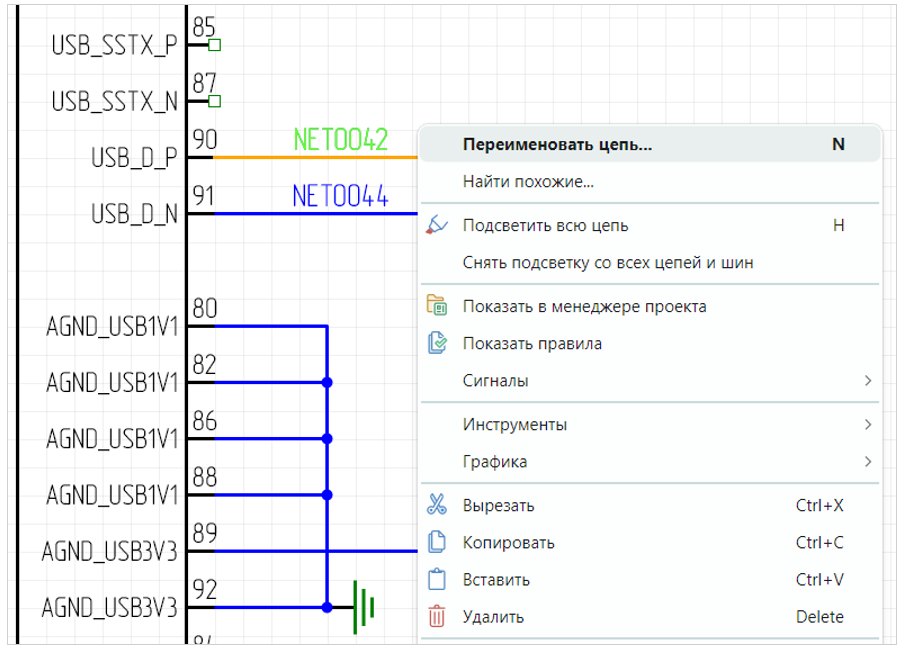

2. Выберите инструмент «Переименовать цепь» или воспользуйтесь горячей клавишей, по умолчанию для данного действия задана клавиша «N», см. Рис. 1.
- В окне «Переименование цепи» в поле «Введите новое имя или выберите из списка цепей» введите имя с суффиксом «+» или «_P» (сохраненные в системе в окне «Панель управления» суффиксы для формирования диффпары) в конце имени, см. Рис. 2.

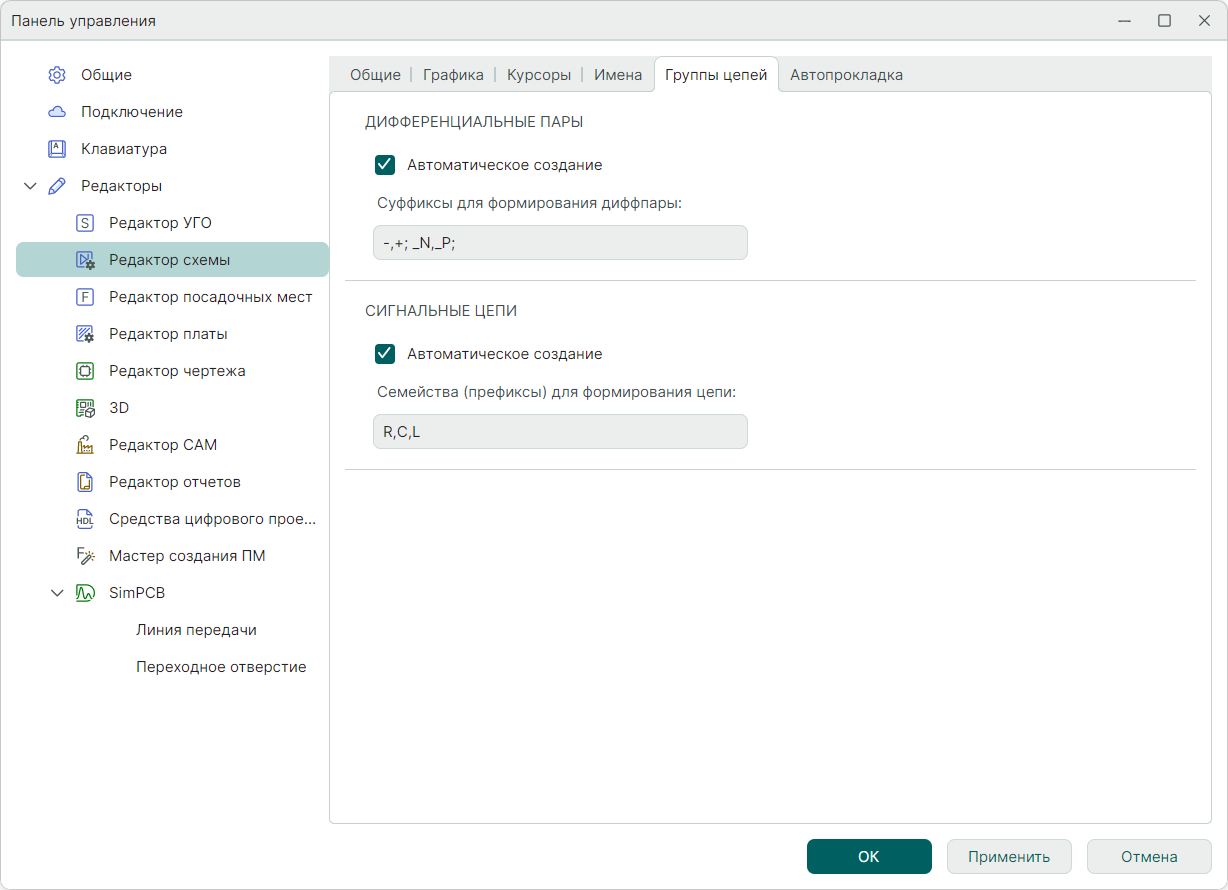

Совет! Предварительная настройка суффикса для дифференциальной пары осуществляется в настройках системы. Перейдите в раздел главного меню «Файл» → «Настройки» → «Панель управления» → «Редактор схемы» → «Группы цепей» → «Суффиксы для формирования диффпары», см. Рис. 3.
- Нажмите кнопку «Изменить» для применения переименования.
- Выделите на электрической схеме проекта вторую цепь для создания диффпары, выберите в контекстном меню пункт «Переименовать цепь».

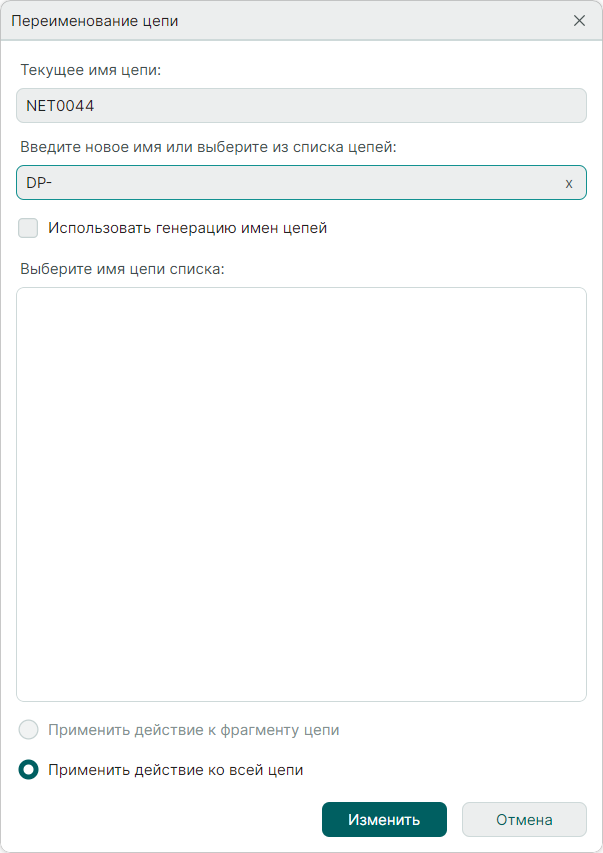

- В окне «Переименование цепи» в поле «Введите новое имя или выберите из списка цепей» введите имя второй цепи, идентичное первой цепи с суффиксом «-» или «Name_N» в конце имени, см. Рис. 4.
- Нажмите кнопку «Изменить» для применения переименования.

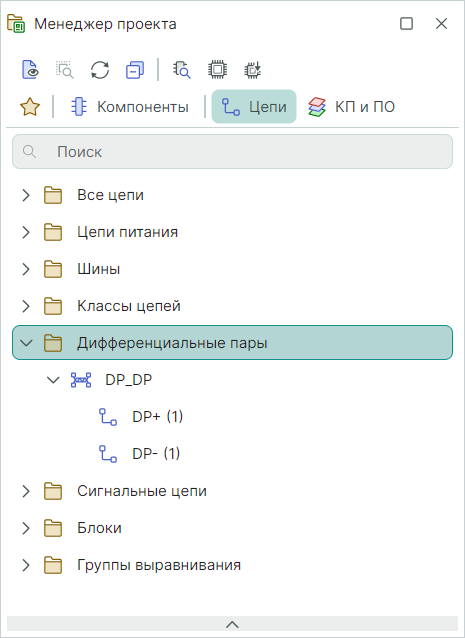

В панели «Менеджер проекта» отобразится информация о созданной диффпаре (подробнее см. раздел Менеджер проекта), см. Рис. 5.
Для формирования сигнальной цепи (подробнее см. раздел Создание сигнала на электрической схеме) и корректной передачи сигналов необходимо определить направление сигналов диффпары.
Для определения направления сигналов диффпары:
1. Выделите на электрической схеме контакт элемента начала («Источник») первой цепи диффпары.

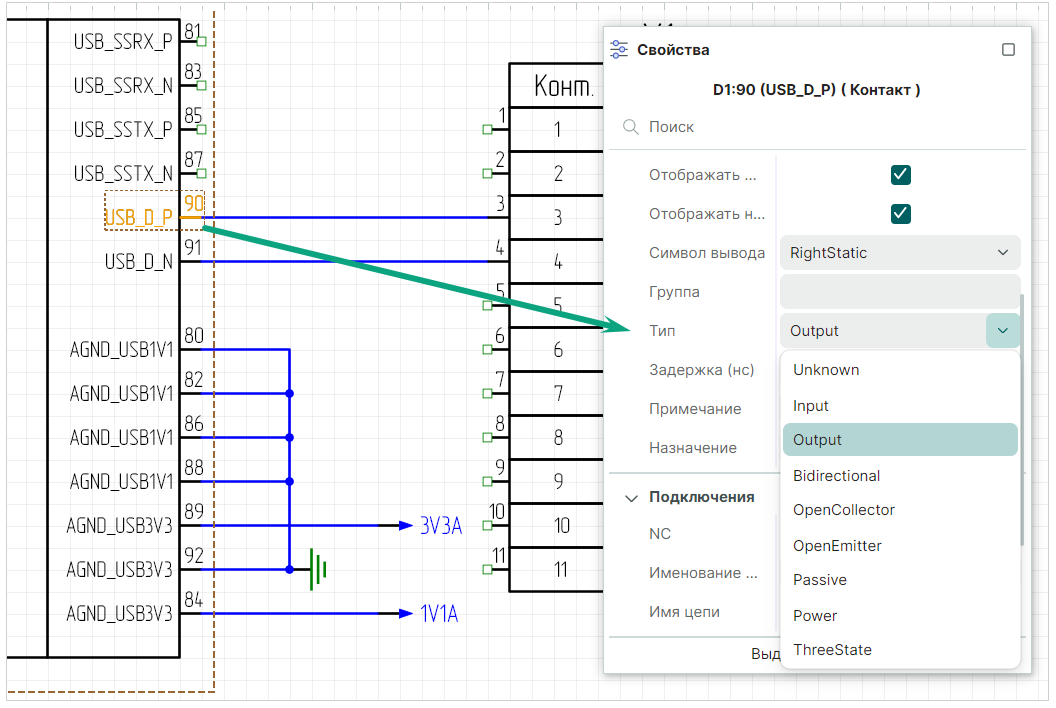

2. В окне «Свойства» → «Вывод» → «Тип» выберите тип контакта Output, см. Рис. 6.
- Выделите на электрической схеме проекта контакт элемента окончания («Приемник») первой цепи диффпары.

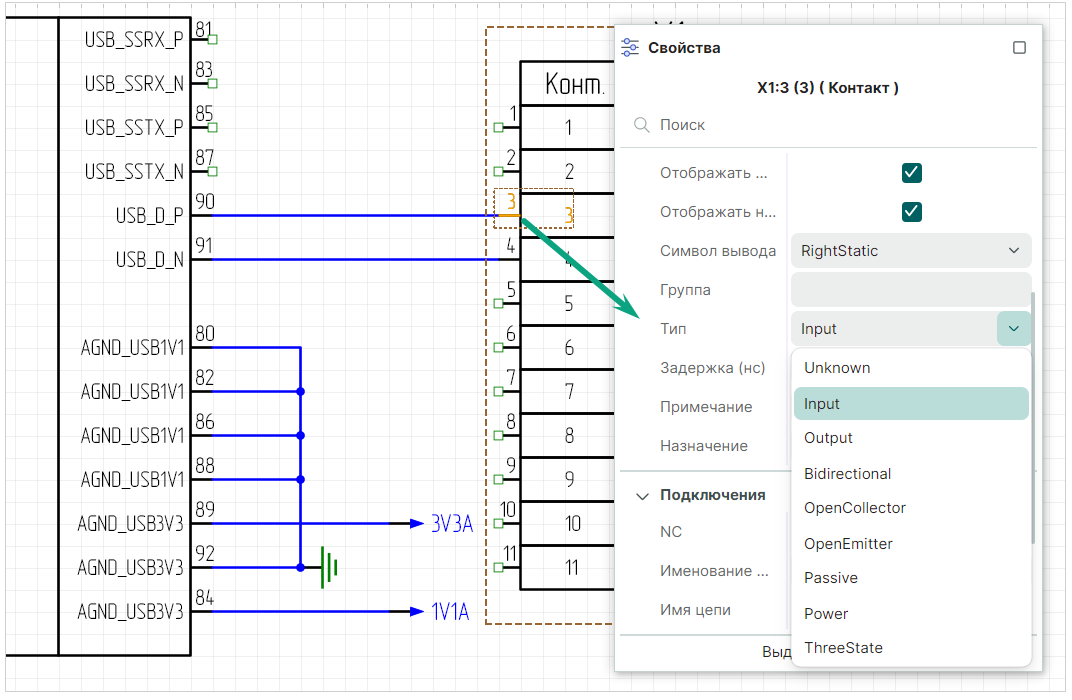

- В окне «Свойства» → «Вывод» → «Тип» выберите тип контакта Input, см. Рис. 7.
- Выполните действия п.п. 1- 4 для второй цепи диффпары.
В результате выполнения этих действий будут определены направления сигналов диффпары от «Источника» к «Приемнику».
