Добавление нового измерения

Новые измерения добавляют:

• инструментом на вкладке «Измерения»;
• из главного меню: «Графики» → «Добавить измерения…»;
• из панели инструментов «SimOne Graphics» → «Добавить измерения…», инструмент .

После выбора команды «Добавить измерения…» отображается окно «Редактировать измерения», см.  Рис. 1.

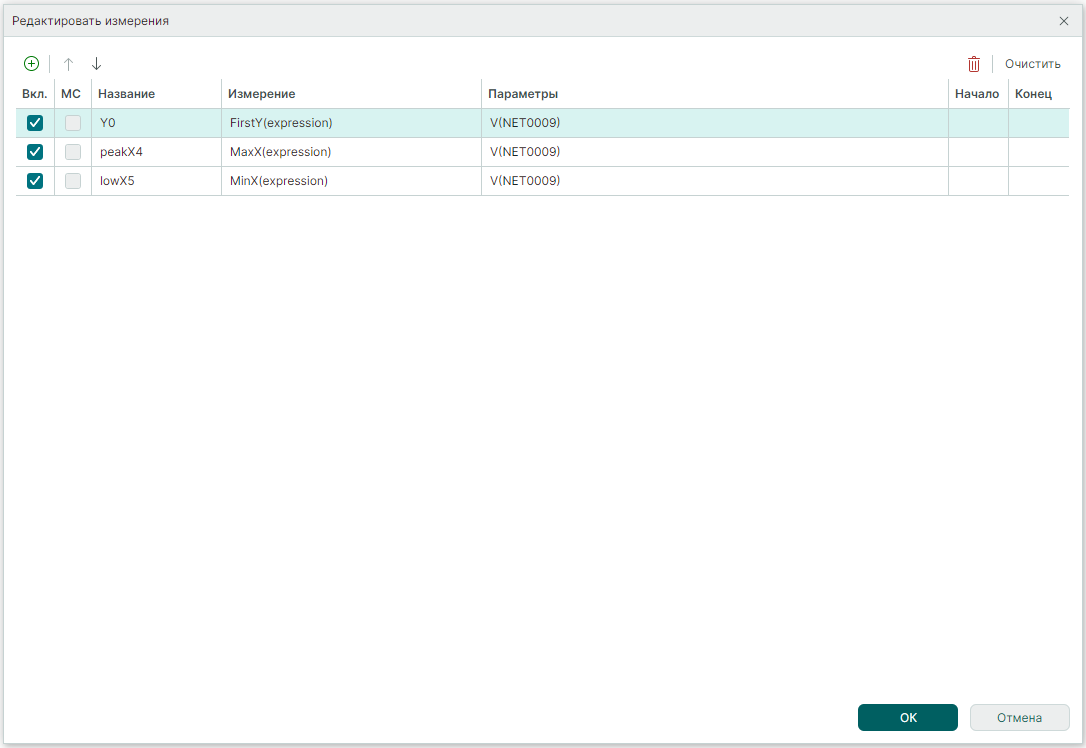

Рис. 1 Окно редактирования измерений

Управление в окне «Редактировать измерения» аналогично управлению в окне формы параметров симуляции на вкладке «Измерения».
Для создания нового измерения необходимо нажать инструмент , в результате  внизу таблицы добавится пустая строка.
В столбце «Название» при необходимости указать название измерения.
В столбце «Измерения» выбрать тип измерения из выпадающего списка.
В столбце «Параметры» для ввода нового параметра необходимо нажать на область и в открывшемся окне «Выражение» выбрать параметр и/или функцию для создания нового параметра, см.  Рис. 2.

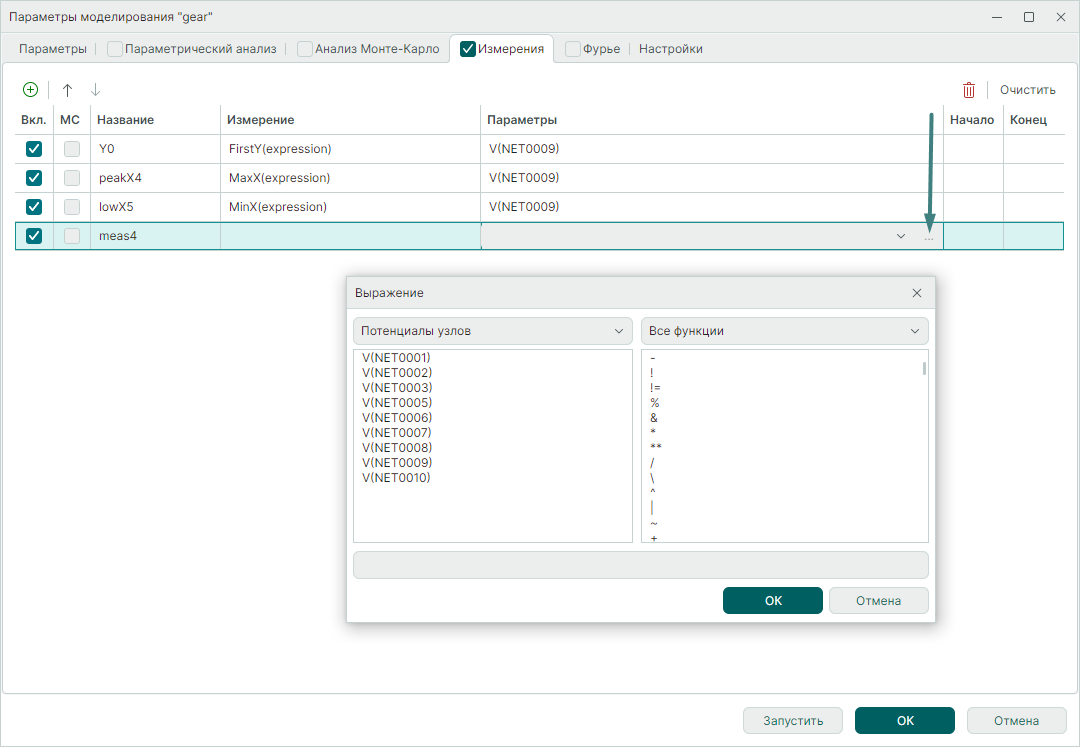

Рис. 2 Вызов окна «Выражение»

Указать в столбцах «Начало» и «Конец» диапазон по оси абсцисс, если измерение необходимо произвести на определённом интервале.
После нажатия на «OK» введённые измерения будут вычислены и добавлены в список измерений в группу измерений, соответствующую имени симуляции.

Примечание! В качестве переменных доступны:
- «Графики» – выбранные переменные схемы, значения которых были рассчитаны и сохранены для анализа в ходе выполнения расчета;
- «Независимая переменная» – независимая переменная симуляции (время – для временных анализов, частота – для частотного и т.п.);
- «Потенциалы узлов» – числовые значения рассчитанных измерений симуляции;
- «Измерения» – созданные ранее измерения;
- «Константы» – константы (TRUE, FALSE, I, J, PI, E).
