Настройки вкладки «Измерения»¶

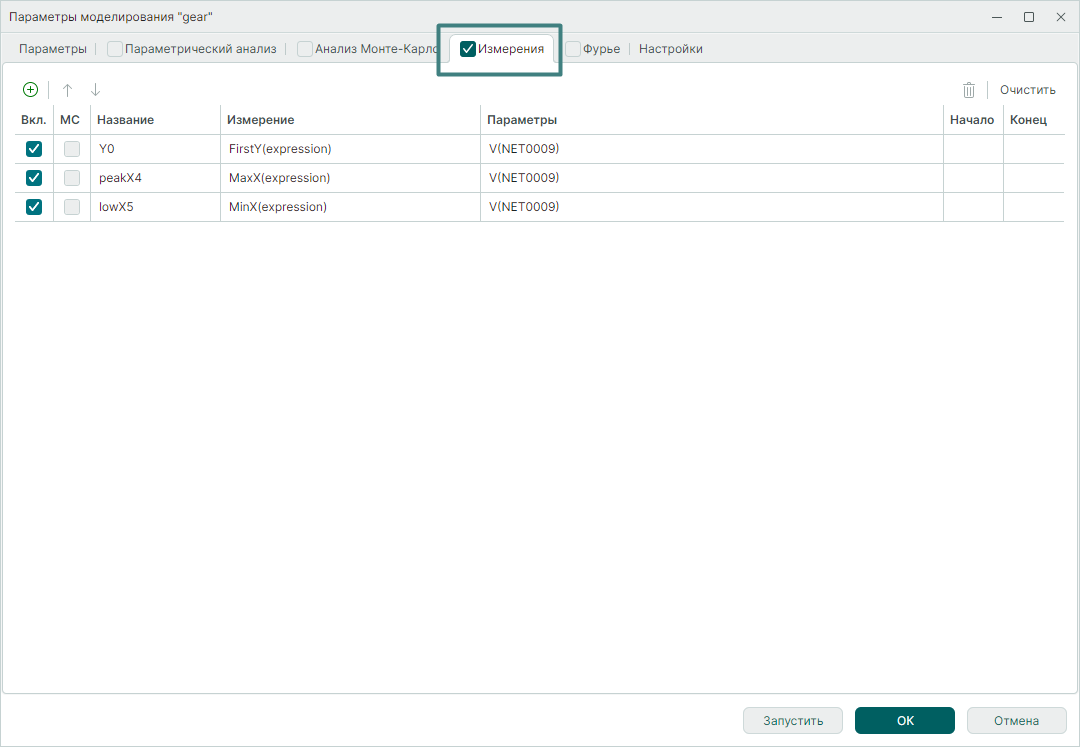

Измерения могут быть заданы на этапе создания общего задания на моделирование в окне формы параметров моделирования на вкладке «Измерения». Пример задания измерений приведён на Рис. 1.
Описание инструментов и параметров приведено в Табл. 1.
Таблица 1 Параметры задаваемых измерений
| Наименование | Описание | Значение по умолчанию |
|---|---|---|
| Параметры | ||
| Вкл./Выкл. | Включение/Выключение вычисления указанного измерения. | Вкл. |
| МС | Построение гистограммы указанного измерения при проведении многовариантного расчета Монте-Карло. | Выкл. |
| Название | Ввод имени измерения. | - |
| Измерение | Выбор измерения из списка доступных измерений. | - |
| Параметры | Имя варьируемого входного параметра элемента, модели, сигнала. | - |
| Начало | Начальное значение диапазона вычисления измерения. | - |
| Конец | Конечное значение диапазона вычисления измерения. | - |
| Инструменты | ||
 |
Добавление пустой строки для ввода нового измерения. Подробнее см. раздел «Добавление нового измерения». | - |
 |
Перемещение между строками. | - |
 |
Удаление выделенной строки. | - |
 |
Удаление всех строк. | - |

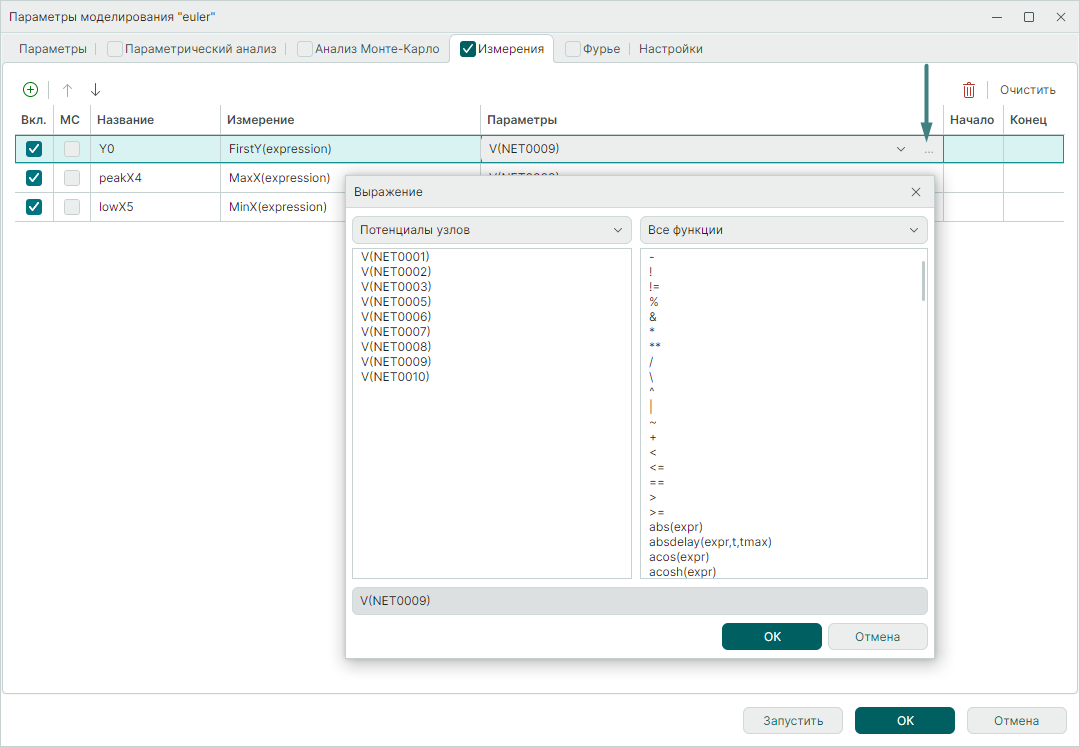

Для редактирования существующего параметра измерения необходимо в строке выбранного измерения нажать в столбце «Параметры» на область
и в открывшемся окне «Выражение» выбрать параметр и/или функцию для редактирования этого параметра, см. Рис. 2.
