Допустимая замена¶
На электрической схеме проекта существует возможность указания атрибута «Допустимая замена» в панели «Свойства». Такой способ определения аналога радиодетали рекомендуется для однократного назначения в рамках конкретного проекта.
Примечание! В случае когда допустимая замена является постоянным атрибутом радиодетали, его заполнение следует производить в редакторе компонента, подробнее см. Руководство пользователя Радиоэлектронные компоненты.

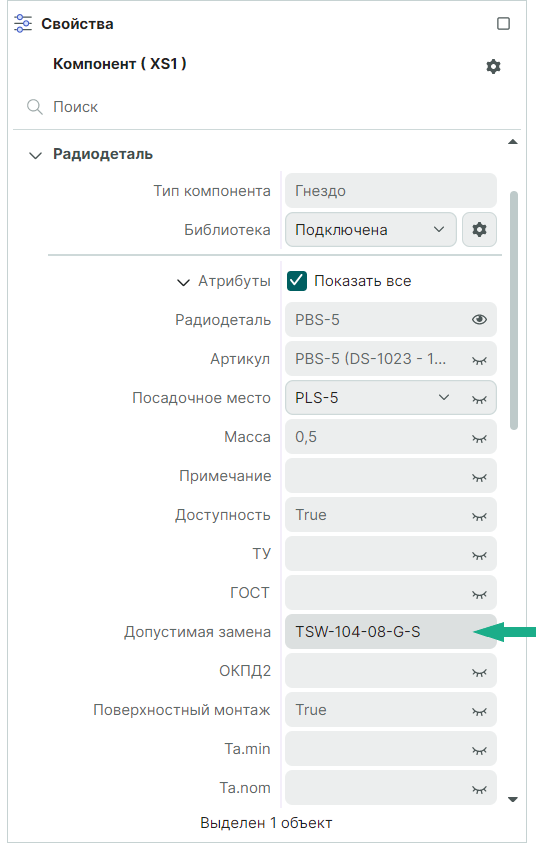

Для заполнения параметра «Допустимая замена» (Рис. 1):
1. Перейдите в панель «Свойства» → «Радиодеталь»;
2. Установите флаг в чек-бокс «Все атрибуты» для раскрытия полного списка параметров радиодетали;
3. Введите данные в поле «Допустимая замена».
В случае если допустимая замена определена в редакторе компонента, она будет отображена в свойствах радиодетали после размещения схеме. Поле «Допустимая замена» в свойствах радиодетали может быть отредактировано для текущей схемы, при этом значение допустимой замены компонента в библиотеке останется неизменным.

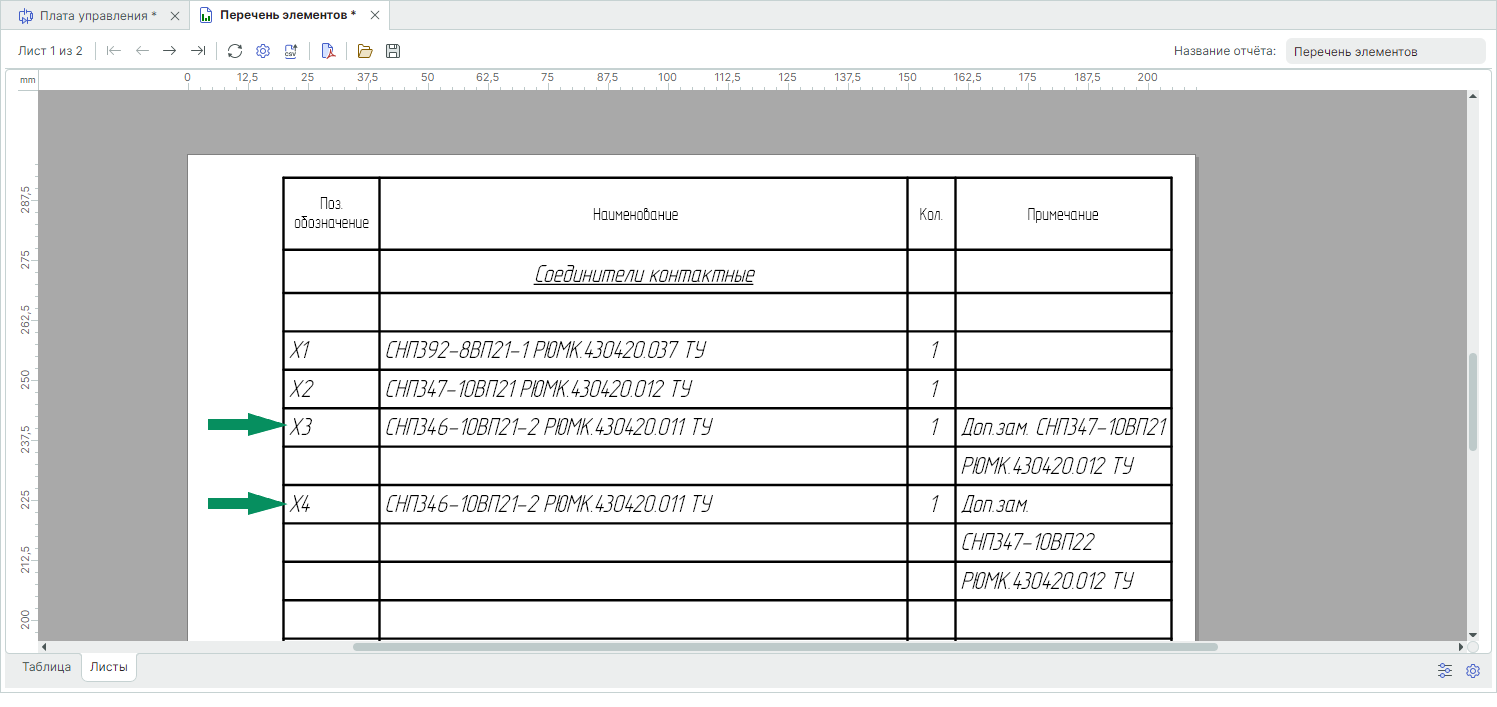

Примечание! Если для идентичных радиодеталей определены разные допустимые замены в редакторе компонента и на электрической схеме, то в отчете они будут представлены отдельными строками, см. Рис. 2.
Внесенные данные о допустимых заменах будут отображены в отчетной документации в соответствии с выбранными настройками отчетов, подробнее см. Руководство пользователя Выпуск документации.
