Фигуры на противоположных слоях

Может понадобиться использование отличающихся вариантов посадочного места при монтаже на разных сторонах платы.
Для решения этой задачи необходимо создать контактные площадки, которые включают в себя разные фигуры на сигнальных слоях в зависимости от стороны монтажа.
При включенном расширенном режиме отображения слоев площадки можно определять отличающиеся формы площадки для разных сторон платы, см. Рис. 1.

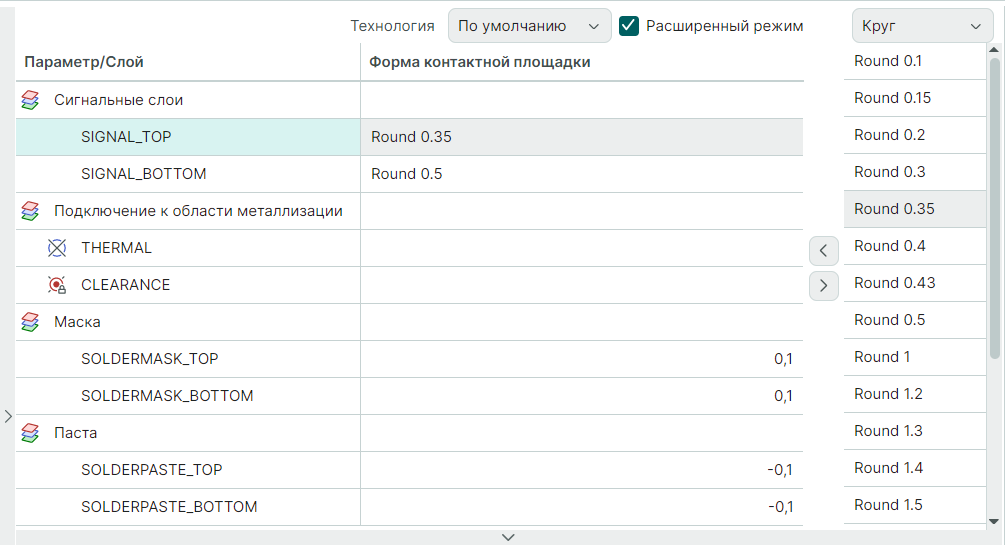

Рис. 1 Разные фигуры на противоположных слоях

Фигуры для разных слоев создаются точно так же, как фигура для одного слоя, см. раздел Создание формы контактной площадки.

Примечание! Цвет объекта в области просмотра совпадает с установленным цветовым обозначением слоя.
