Создание формы контактной площадки

Для добавления фигуры на слой контактной площадки:
1. Выберите слой в списке слоев контактных площадок, например, «сигнальные слои», см. Рис. 1.

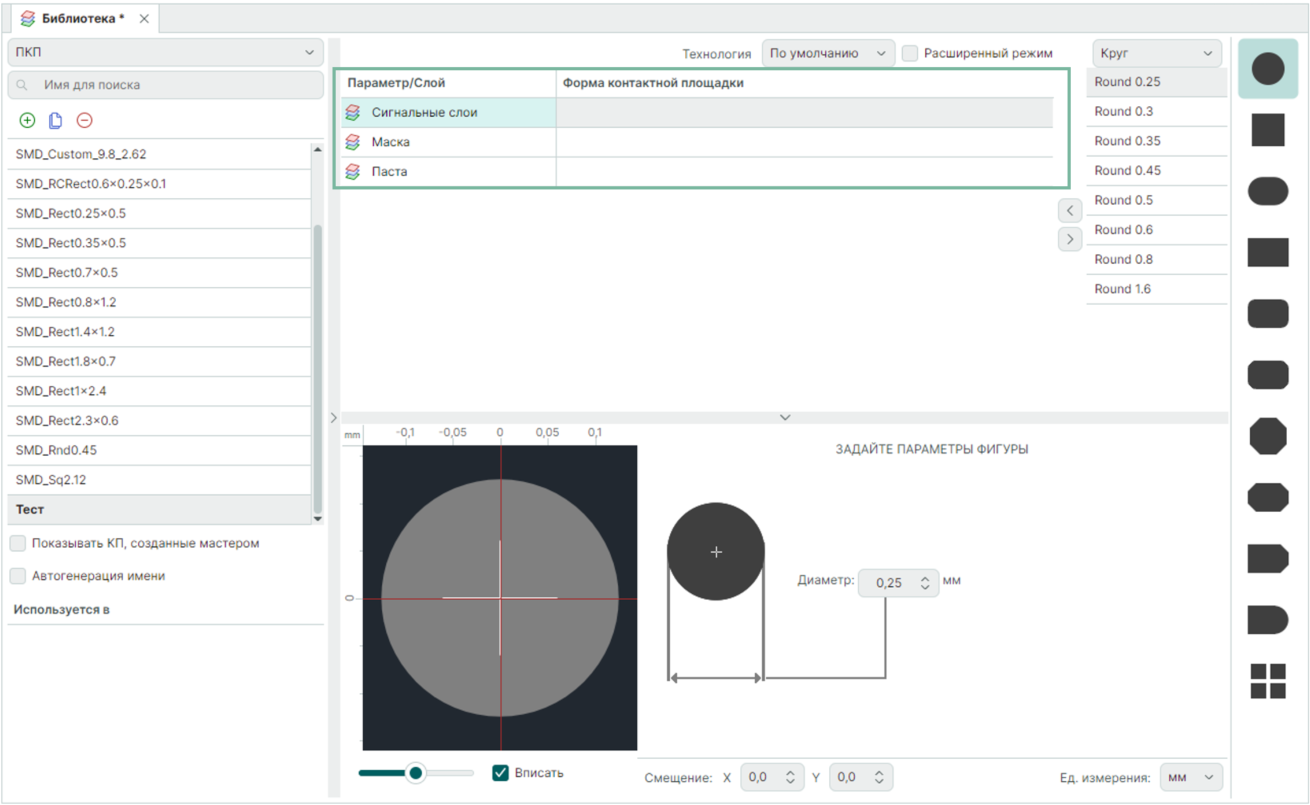

Рис. 1 Слои контактной площадки

Примечание! Полный список слоев доступен, когда установлен флаг в чек-бокс «Расширенный режим», см. Рис. 2. Подробнее о работе со всеми слоями см. раздел Дополнительные параметры.

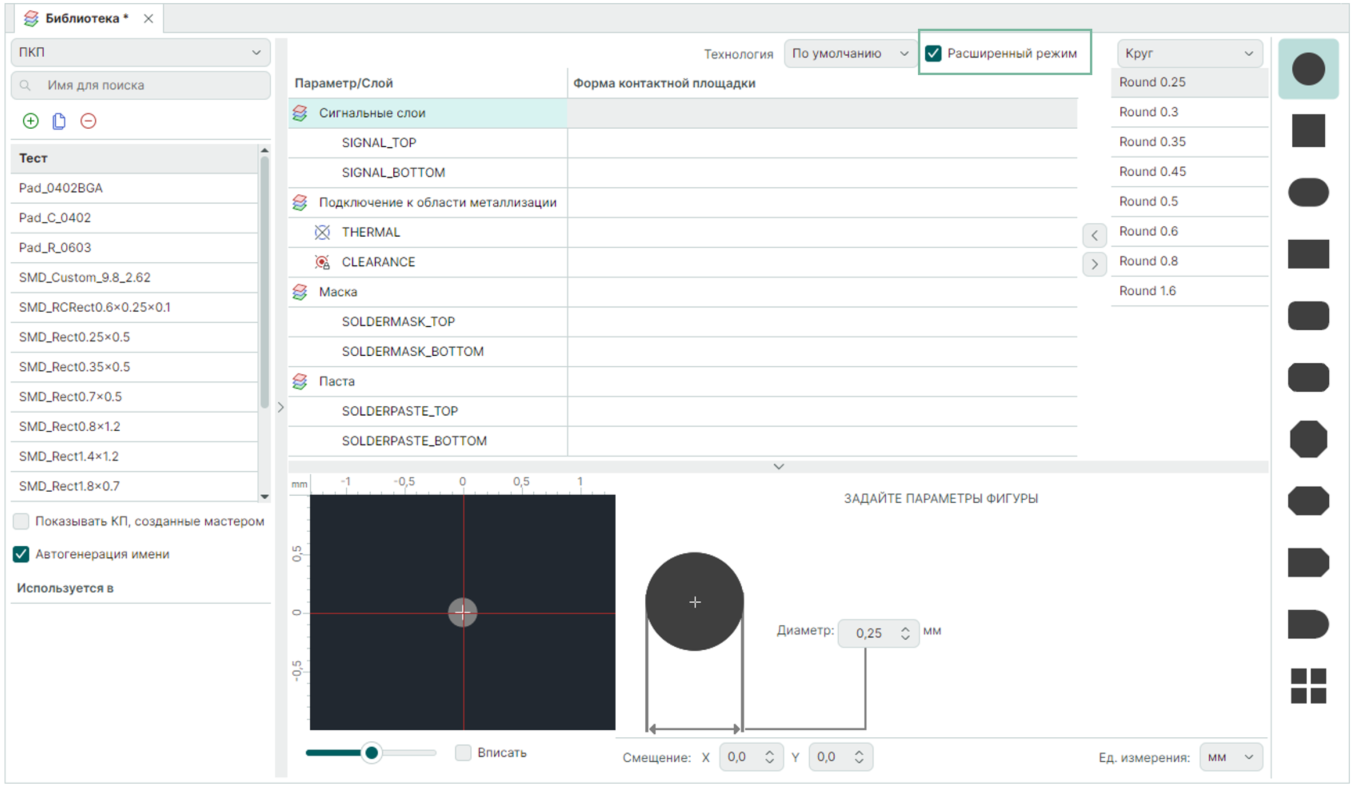

Рис. 2 Расширенный список слоев

2. Выберите необходимый тип фигуры из перечня в правой части окна или воспользуйтесь выпадающим списком, см. Рис. 3.

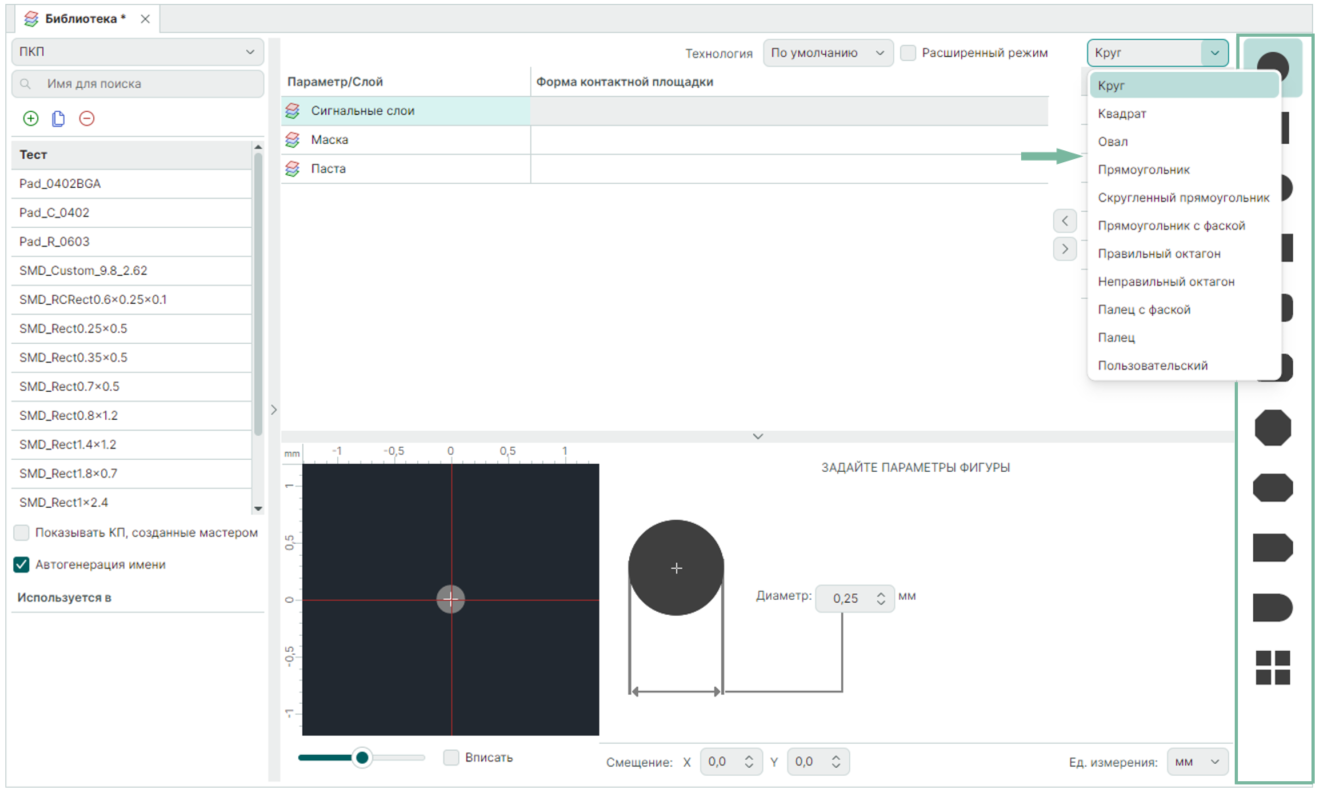

Рис. 3 Выбор фигуры для контактной площадки на слое

3. Задайте геометрические размеры фигуры, см. Рис. 4.


Рис. 4 Ввод параметров фигуры

Ввод значений параметра фигуры производится в соответствующем поле ручным набором с клавиатуры или с помощью символов «» для изменения существующего значения.
Включение флага в чек-боксе «Вписать» масштабирует изображение в области просмотра так, чтобы фигура была представлена полностью в области просмотра.
Поля «Смещение» позволяет сместить центр расположения фигуры относительно начала координат.
В поле «Ед. измерения» из выпадающего списка определяются единицы измерения для текущей контактной площадки из доступных единиц измерения.
4. Добавьте созданную форму на слой, нажав символ , см. Рис. 5.

Рис. 5 Добавление/исключение фигуры на слой контактной площадки

Для исключения формы из списка описания слоя площадки выберите в списке «Форма контактной площадки» эту форму и нажать символ .
Помимо создания новой формы можно добавлять уже используемые формы, сохраненные в списке.
Форма, добавленная на слой контактной площадки, может быть отредактирована с помощью изменения параметров.
5. При необходимости укажите значения зазора (+) или отступа (-) для форм технологических слоев относительно размера формы сигнального слоя, см. Рис. 6.

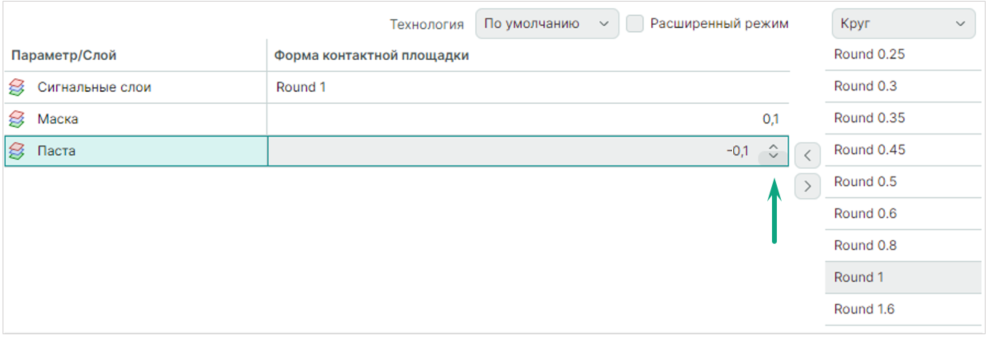

Рис. 6 Указание зазора и отступа для технологических слоев

К технологическим слоям площадки относятся слои «Маска» и «Паста».
На слое «Маска» над контактной площадкой вырезается окно, повторяющее её форму, но увеличенное на заданную величину.
На слое «Паста» над контактной площадкой добавляется фигура, повторяющая форму КП, но уменьшенная на заданную величину.
