Главное окно

После запуска программы на экране отобразится главное окно, см. Рис. 1. Настройки расположения элементов данного окна сохраняются при его закрытии.

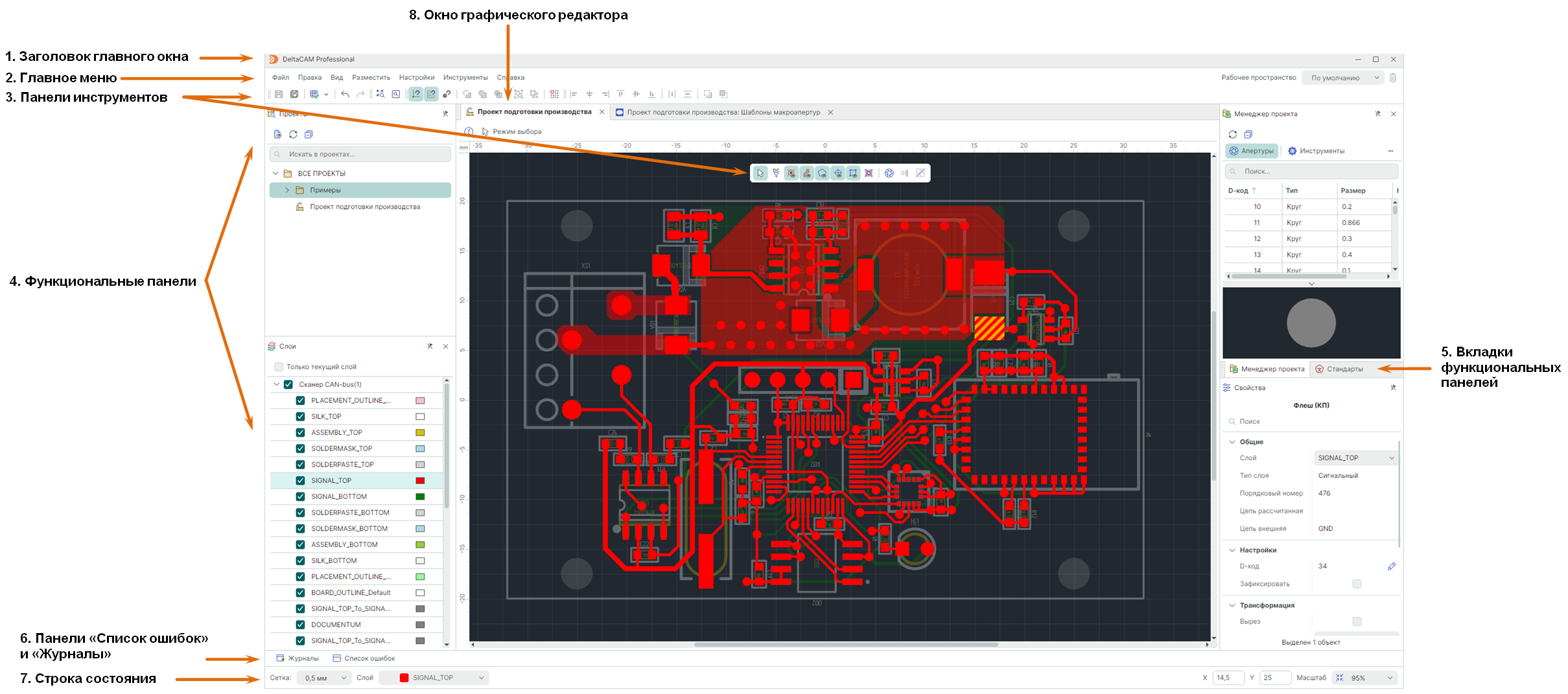

Рис. 1 Главное окно программы

1. Заголовок главного окна отображает название и версию, а также содержит кнопки управления главным окном.
2. Главное меню содержит все возможные операции, которые доступны в системе. Главное меню динамически перестраивается в зависимости от активного редактора.
3. Панели инструментов содержат в себе наборы кнопок для быстрого вызова инструментов. Кнопки на панелях инструментов становятся доступны в зависимости от активного окна редактора.
4. Функциональные панели, за исключением панели «Проекты», являются контекстно-зависимыми и отображают информацию о проекте производства на основе активного окна редактора. Панель «Проекты» отображает в структурированном виде информацию из базы данных системы.
5. Вкладки панелей обеспечивают переключение между функциональными панелями, также посредством вкладок доступно перемещение панелей.
6. Панели «Список ошибок» и «Журналы» отображают сообщения при выполнении некоторых операций в активном редакторе.
7. Строка состояния отображает информацию о текущем значении шага сетки, активном слое, координатах курсора и масштабе.
8. Окно графического редактора – это окно активного редактора, которое по умолчанию открывается в рабочей области главного окна. Рабочая область отображает также заголовки других открытых редакторов и обеспечивает переход между ними.
