Общие сведения о функциональных панелях

Функциональные панели предназначены для отображения и управления проектными данными. Все функциональные панели отображаются при первом запуске системы слева, справа и снизу от рабочей области. Перечень доступных функциональных панелей представлен на Рис. 1.

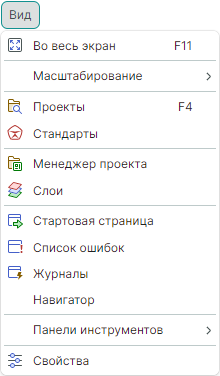

Рис. 1 Состав меню «Вид»

Состав функциональных панелей:

• «Проекты» – содержит все созданные и импортированные пользователем проекты, осуществляет управление проектами, обозначена иконкой («F4»);

• «Стандарты» – содержит настройки оформления, шаблоны правил пригодности платы для производства, обозначена иконкой ;

• «Менеджер проекта» – содержит информацию о текущем проекте производства, обозначена иконкой ;

• «Слои» – управляет отображением слоев при работе в редакторе, обозначена иконкой ;
• «Стартовая страница» – представляет проектные действия, доступные при запуске продукта, обозначена иконкой ;
• «Список ошибок» – содержит предупреждения и сообщения о проектных ошибках, обозначена иконкой ;

• «Журналы» – содержит информационные и диагностические сообщения, поступающие от приложения, обозначена иконкой ;

• «Навигатор» – содержит команды для разделения рабочей области на две, три или четыре подобласти, отображает текущее положение подобластей, предоставляет возможность просмотра и редактирования созданных подобластей;

• «Свойства» – отображает свойства выделенных объектов, обозначена иконкой .

Наличие функциональных панелей также как и инструментов определяется модулями, входящими в конфигурацию программы.
На Рис. 2 представлены общие инструменты панелей, имеющие список (дерево), на примере панели «Проекты».

Рис. 2 Инструменты панели

Панели, имеющие список (дерево), содержат общие инструменты:

• «Показать открытый документ» – производит поиск в дереве и делает активным элемент, соответствующий активному документу или выбранному в активном документе объекту, если это графический редактор, обозначен иконкой ;
• «Обновить» – перестраивает дерево элементов для отображения актуальной информации, обозначен иконкой . В большинстве случаев все функциональные панели обновляются автоматически, поэтому данная операция может применяться для отображения изменений, сделанных другими пользователями в случае коллективной работы.
• «Свернуть все» – структура всех элементов будет свернута и будет отображен только раздел верхнего уровня, обозначен  иконкой .
