Графики и настройки отображения

Настройки отображения результатов доступны в отдельной панели «Результаты расчета».
По умолчанию после проведения расчета результаты отображаются в виде таблицы с параметрами, для отображения графиков установите флаг в соответствующий чек-бокс, см. Рис. 1.

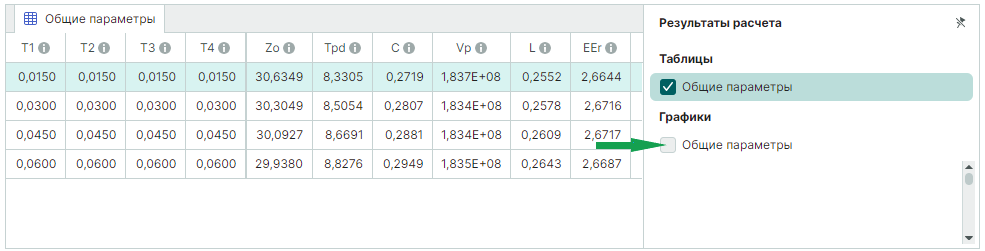

Рис. 1 Результаты расчета по умолчанию

По оси Х графика отображается параметр, значение которого задано в диапазоне для множественного расчета. Параметр по оси Y может быть изменен.
Для отображения по оси Y доступны все рассчитанные параметры, отображаемые в табличном виде (Zo, Tpd, C, Vp, L, EEr), подробнее см. раздел Результаты расчета, см. Рис. 2.

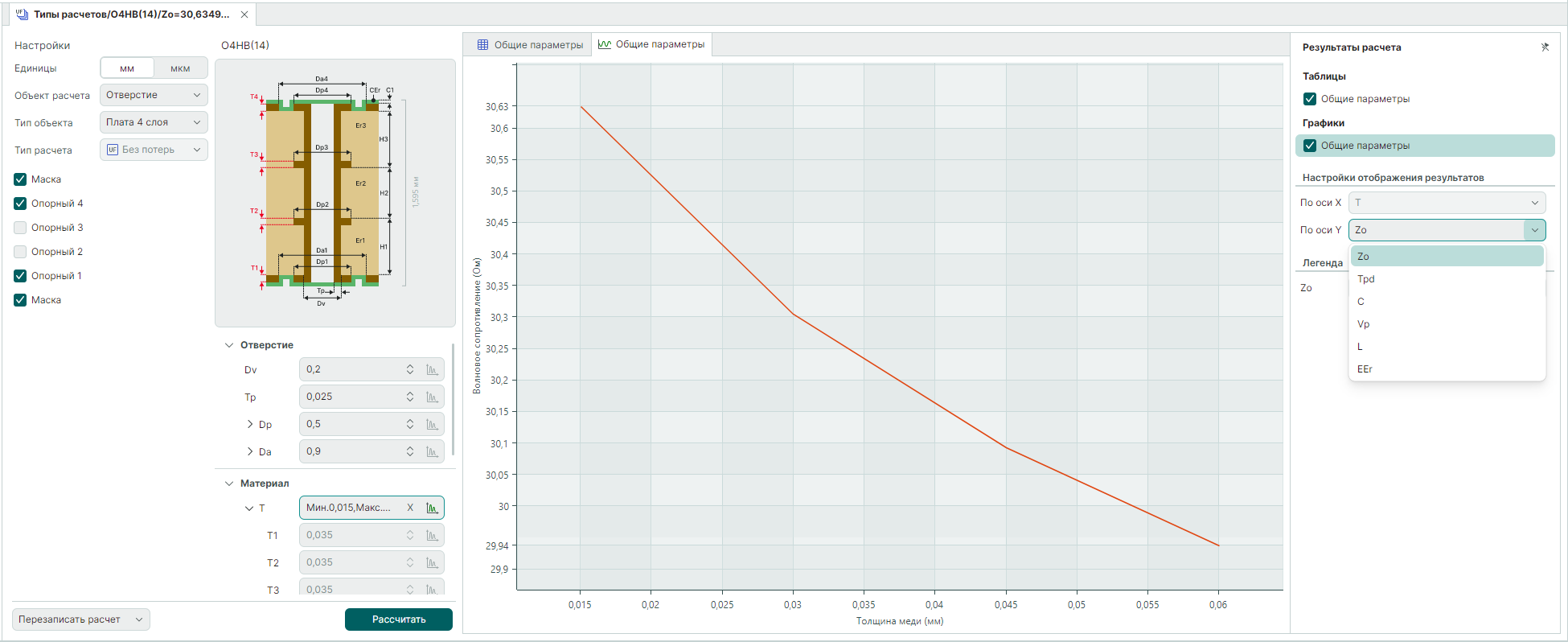

Рис. 2 Параметры переходного отвесртия
