Результаты расчета¶
Результаты расчета отображаются в виде таблиц и графиков (для множественных расчетов), см. Рис. 1. Подробное описание работы с графиками см. Графики и настройки отображения.
- Zо – волновое сопротивление (Ом);
- Tpd – задержка в переходном отверстии (пс);
- C – емкость переходного отверстия (пФ);
- Vp – скорость распространения сигнала (м/с);
- L – индуктивность переходного отверстия (нГн);
- EEr – эффективная диэлектрическая проницаемость.

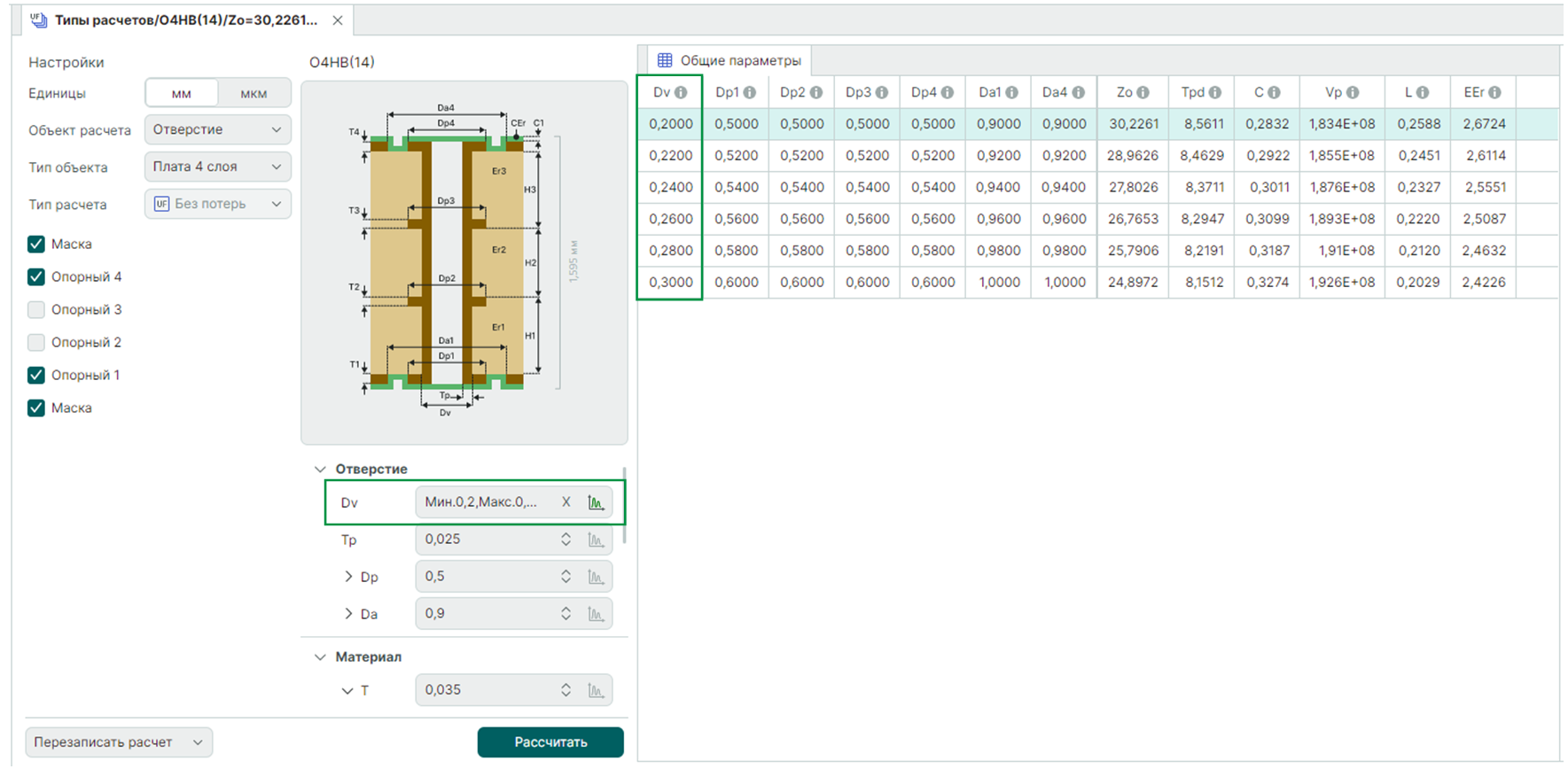

При проведении множественного расчета первый столбец в таблице с результатами будет отображать диапазон значений выбранного параметра, каждому значению из диапазона соответствует рассчитанное значение параметров, см. Рис. 2:
