Групповые выводы

Стандарты оформления схем допускают обозначать на УГО группу выводов всего одним графическим выводом.
Такой вывод является групповым, так как с помощью группового вывода организуется подключение нескольких цепей одновременно. Следовательно, один групповой вывод обеспечивает связь с несколькими контактами компонента, которые обеспечивают подключение цепей (подробнее см. раздел Контакты).
Размещение групповых выводов осуществляется с помощью инструмента «Разместить групповой вывод», который обозначен символом и расположен:

• на встроенной панели редактора;
• на панели инструментов «Схема»;
• в главном меню «Разместить» → «Групповой вывод»;
• в контекстном меню «Инструменты» → «Разместить групповой вывод».

После того как инструмент активирован, отображается окно «Групповой вывод», в котором необходимо настроить параметры размещаемого группового вывода, см. Рис. 1.

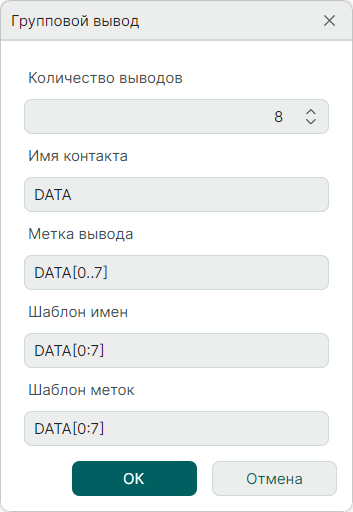

Рис. 1 Окно «Групповой вывод»

Для группового вывода должны быть определены следующие параметры:

• количество выводов, которые будут обозначаться групповым выводом;
• имя контакта, которое будет отображено в таблице контактов, как групповой вывод;

Примечание! На основе имени группового вывода происходит автозаполнение остальных полей. При необходимости содержание каждого отдельного поля может быть настроено индивидуально.

• метка вывода, отображаемая на схемах, как групповой вывод;
• шаблон имен отдельных выводов, входящих в состав группового вывода;
• шаблон меток отдельных выводов, входящих в состав группового вывода.

Примечание! Шаблоны имен и меток отдельных выводов состоят из префикса и переменной части. Переменная часть заключена в квадратные скобки и состоит из двух чисел, разделенных символом двоеточие «:». Первое число соответствует номеру первого вывода, второе - последнему. При генерации имен и меток значение переменной части возрастает на 1 при переходе от вывода к выводу.

Для завершения настроек параметров группового вывода нажмите «ОК».
При нажатии «ОК» групповой вывод доступен для размещения.
Выберите место в рабочем окне редактора и разместите вывод нажатием левой кнопки мыши, см. Рис. 2.

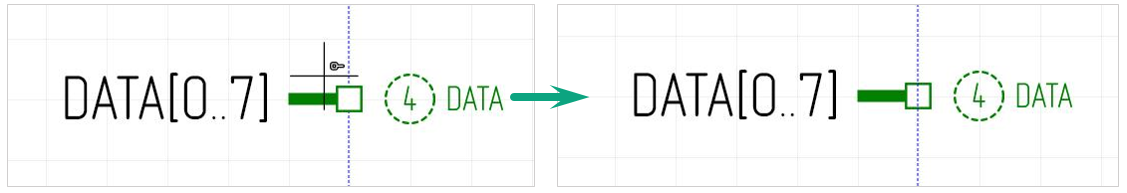

Рис. 2 Размещение группового вывода

На Рис. 2 слева – групповой вывод доступен для размещения, справа – групповой вывод уже размещен.
После размещения группового вывода инструмент «Разместить групповой вывод» перестает быть активным. Для размещения нового группового вывода необходимо заново активировать инструмент.

Примечание! При размещении группового вывода в редакторе УГО создаются новые контакты (подробнее см. раздел Контакты).
