Общие сведения о контактах¶
В системе Delta Design термин «Контакт» – это сущность, описывающая электрические подключения компонента и сигналы, которые передаются выводами компонента.
Описание электрических подключений включает в себя в том числе сопоставления контактных площадок, входящих в состав посадочного места и выводов, входящих в состав УГО компонента.
Важно! Для дальнейшего использования компонента необходимо, чтобы он содержал хотя бы один контакт.

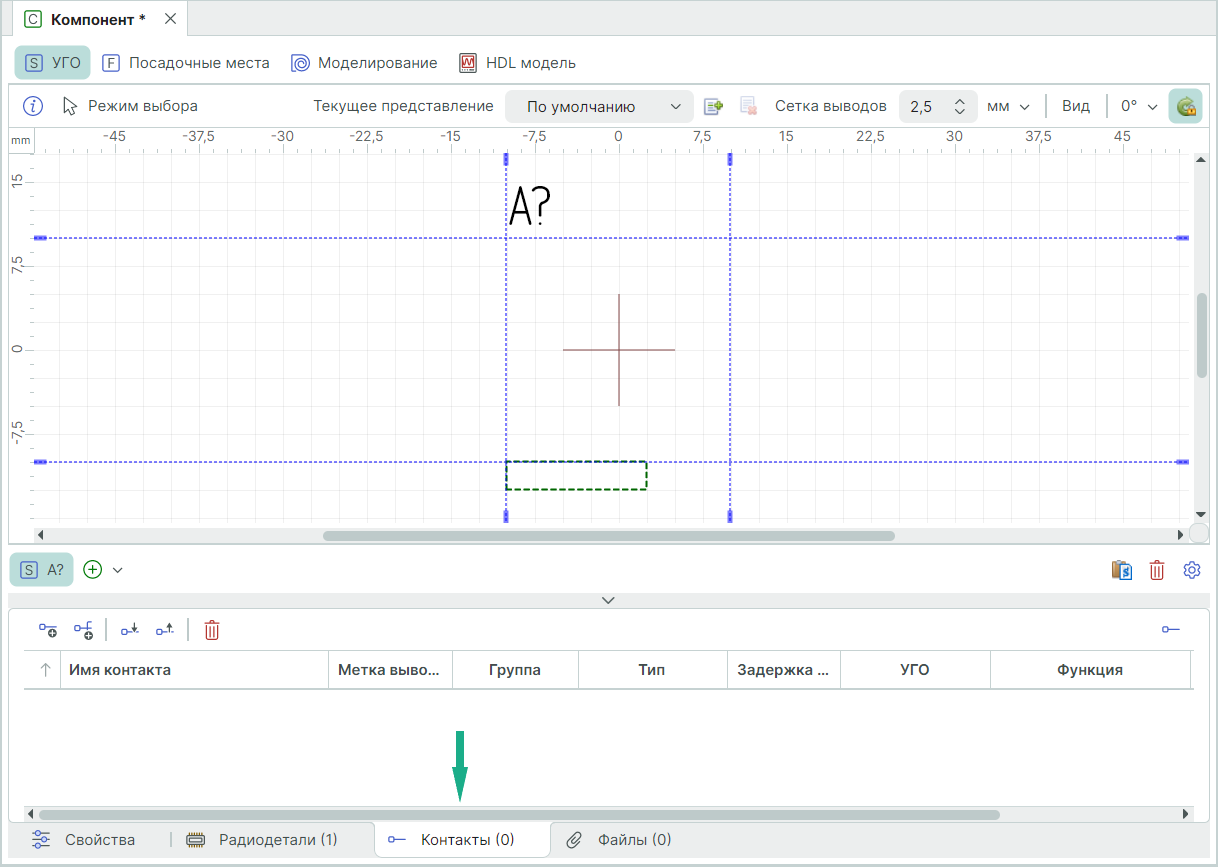

Работа с контактами осуществляется с помощью вкладки «Контакты», см. Рис. 1.
Каждый контакт компонента представляется в виде строки таблицы.
Набор столбцов таблицы зависит от вкладки, активность которой отображается в верхней части окна редактора.
Столбцы, всегда отображаемые в таблице контактов:
- «Имя контакта» – текстовое обозначение контакта.
- «Метка вывода» – текстовое обозначение вывода УГО.
- «Группа» – определение функционально эквивалентных контактов, см. раздел Группы контактов.
- «Тип» – определение типа сигналов, передаваемых через данный контакт, см. раздел Типы контактов.
- «Задержка (нс)» – поле для ввода значения задержки сигнала внутри корпуса компонента.
- «Функция» – определение функции, которая задана контакту компонента.
- «Примечание» – поле для ввода информации о контакте в текстовом виде. Информация, введенная в данном поле, далее недоступна для редактирования на схеме.

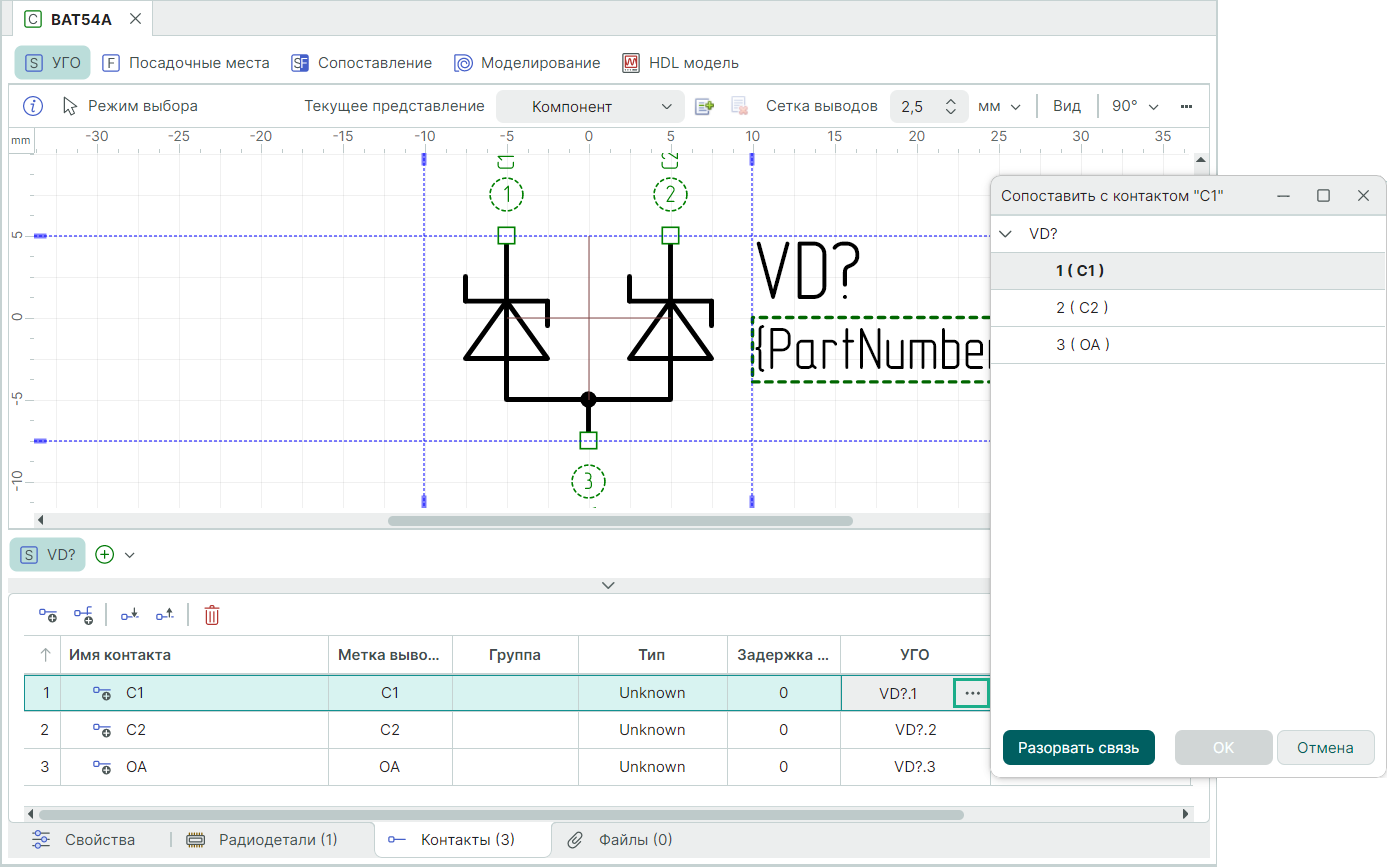

При активной вкладке «УГО» в таблице контактов дополнительно отображается столбец «УГО», в котором указывается сопоставление выводов УГО и контактов компонента, см. Рис. 2.

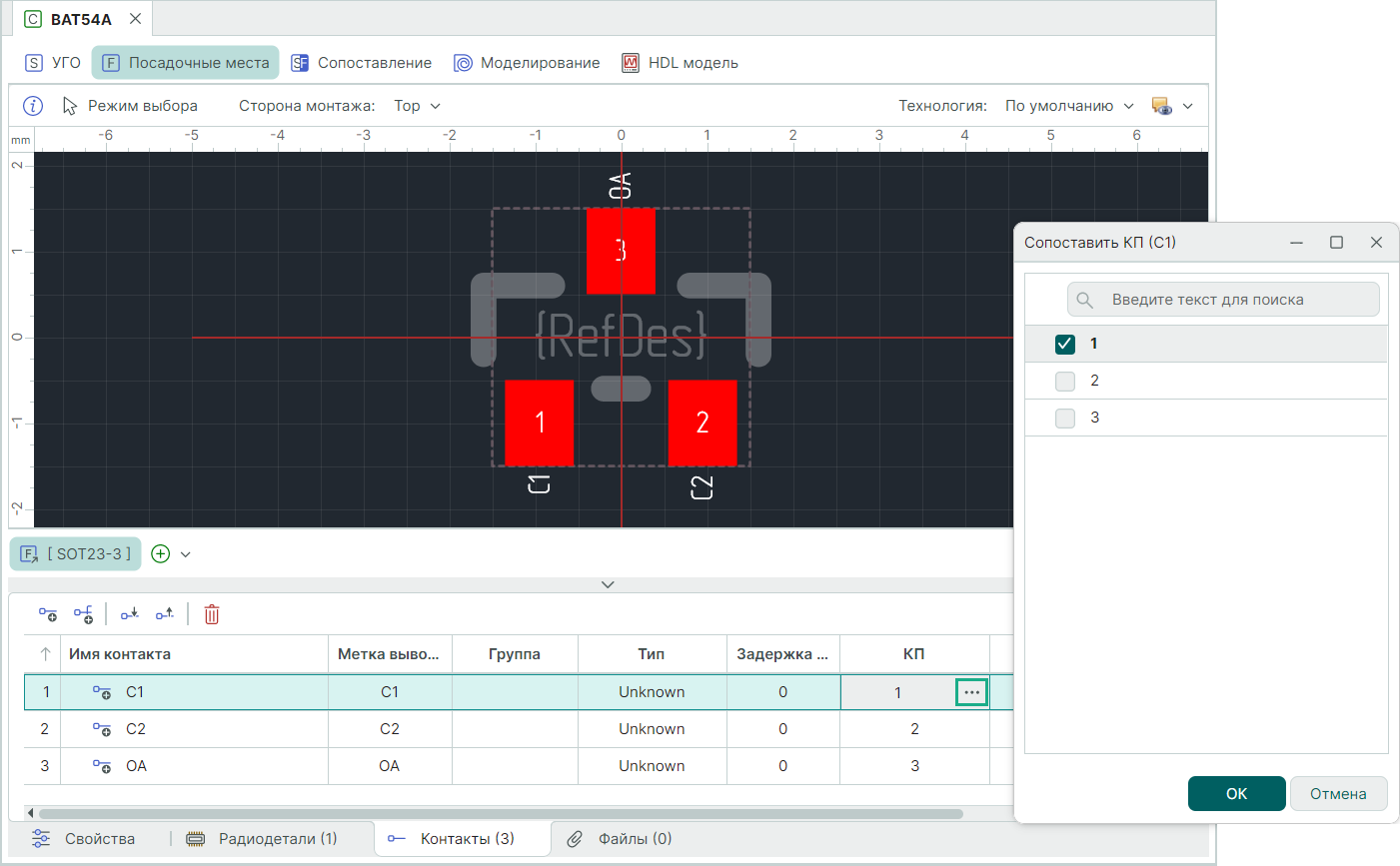

При активной вкладке «Посадочное место» в таблице контактов дополнительно отображается столбец «Номер КП», в котором указывается сопоставление контактных площадок посадочного места и контактов компонента, см. Рис. 3.

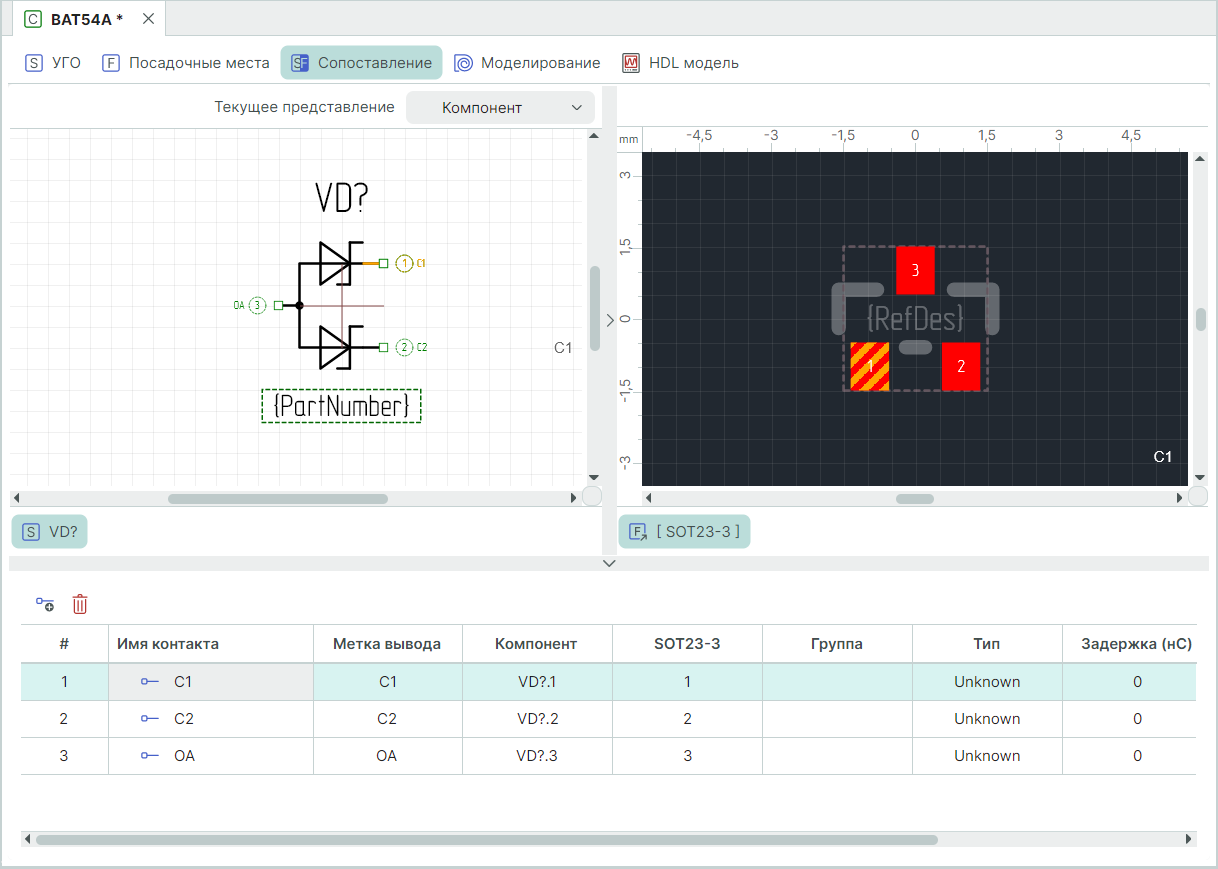

При активной вкладке «Сопоставление» отображается таблица, объединяющая необходимую информацию для сопоставления выводов УГО и контактных площадок посадочного места, см. Рис. 4.
